Zavírání trandu

Zpráva

Skay · #1 Příspěvek od **Skay** » 26 led 2011, 22:04

Zdravim,

Stavim display složený ze segmentů po 10ks červenýchLED. K řízení jsem se rozhodl použít obvod MC14489BP http://pdf1.alldatasheet.com/datasheet-pdf/view/97950/MOTOROLA/MC14489BP.html

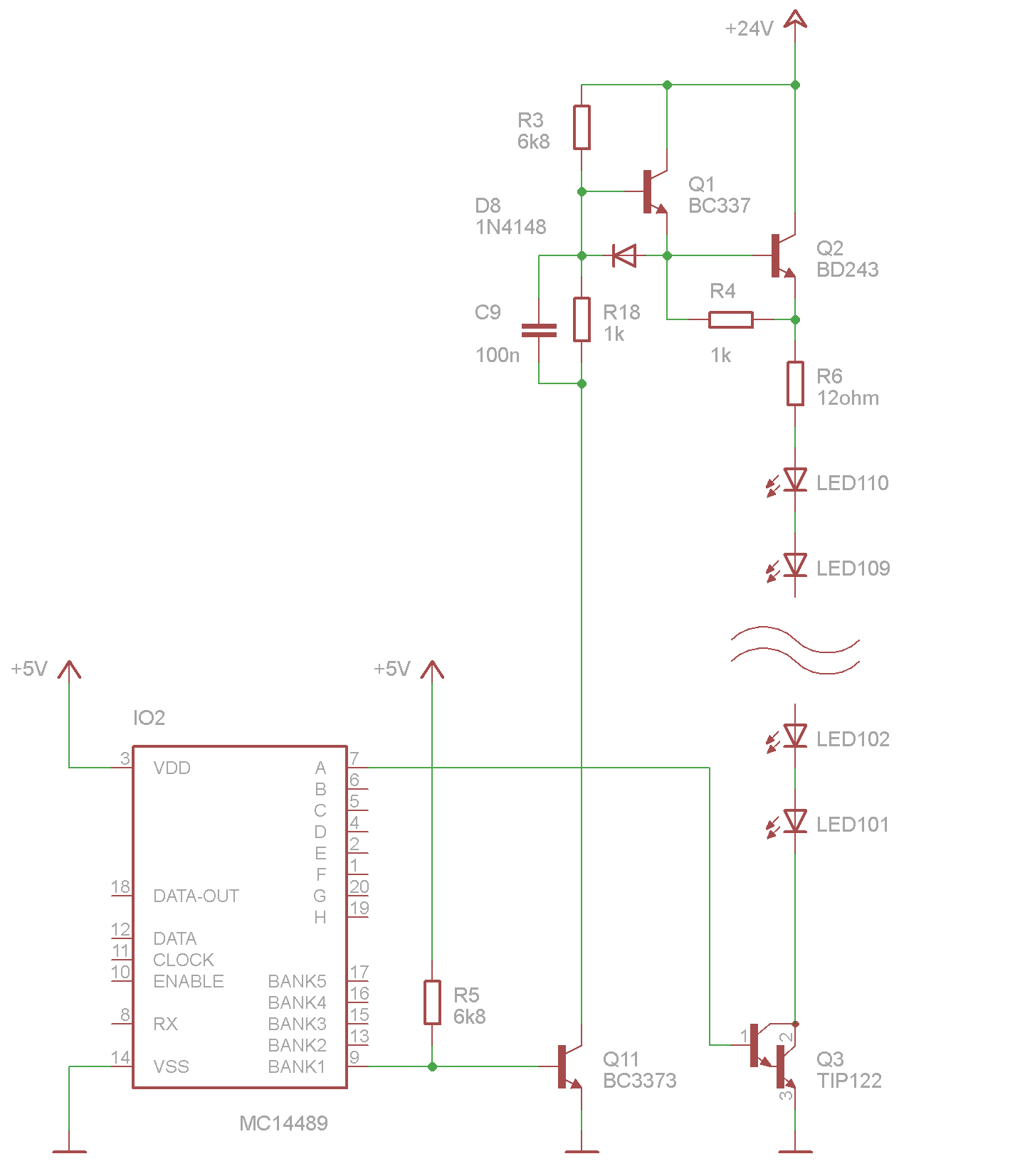

Obvod je určen pro přímé řízení LED displejů v zapojení SC. Jeho výstupy A-H se chovají jako zdroj proudu a BANK1-5 se chová jako výstup s otevřeným kolektorem. Potřeboval jsem tedy vyřešit jak spínat anodu displeje a jednotlivé segmenty. To co je na obrázku mi funguje ovšem znak na jednom displeji se jakoby "promítne" v podobě slabého svitu LED do displeje dalšího. Myslím, že je to způsobeno pomalým zavíráním darlingtonů přes, které teče proud LEDek dalšího displeje již v době kdy má být uzavřen. Zkoušel jsem i obyč NPN trand ale výsledek stejný. Pomohlo až přidání odporu 470ohm od +24V na kolektor Q3. Ovšem protápět takový výkon nechci. Tušil by někdo co s tím ?

Díky

#2 Příspěvek od **Bernard** » 26 led 2011, 22:21

Nepomohl by odpor z báze Q3 na zem?

Skay · #3 Příspěvek od **Skay** » 26 led 2011, 22:33

Nepomohl ani odpor ani dioda E-B

Navíc myslím, že výstup je dvojčinný takže by to ani nemělo smysl

#4 Příspěvek od **Bernard** » 26 led 2011, 22:55

Tak ještě do série z výstupů A - H nějaké odpory, a přece jen přizemnit ty báze.

procesor · #5 Příspěvek od **procesor** » 26 led 2011, 23:01

Schottky diódu z B na C Q3 (anti saturačná).

WLAB · #6 Příspěvek od **WLAB** » 26 led 2011, 23:02

Rychlejsi tranzistory nebo/a zabranit tomu, aby se dostavaly do saturace....
Nebo pouzit mosfety s odpovidajicim buzenim. Rovnez je zbytecna prilis vysoka frekvence multiplexu.

#7 Příspěvek od **Zaky** » 26 led 2011, 23:12

Ahoj,
kolik proudu dají výstupy ? A jak to rychle refreshuješ ? Zdá se mi, že ten TIP122 drasticky saturuješ, dej tam normální NPN, ne darlington, nebo i nech darlington, ale dej do báze odpor k omezení proudu, aby stačil na lehkou saturaci.
Michal
to jsem byl tedy rychlík s odpovědí :-)

WLAB · #8 Příspěvek od **WLAB** » 26 led 2011, 23:21

odpor to asi nevyresi, ja bych udelal nejake desaturacni opatreni...

#9 Příspěvek od **mtajovsky** » 27 led 2011, 00:03

Mohl by se přehodit odpor R6 do emitoru Q3 a patřičně jej snížit. Tím by se Q3 udržel mimo saturaci, ovšem za cenu podstatného zvýšení kolektorové ztráty - něco jako ECL logika.

WLAB · #10 Příspěvek od **WLAB** » 27 led 2011, 00:12

A jak by se tak zajistilo, ze to nepujde do saturace?

Ja bych to videl bud na desaturacni diody, nebo proudovy limiter, ktery podle ubytku na emitorovem odporu zavira tranzistor...

Kazdopadne desaturace = kamna. Jestli by nestalo za to, dati tam dostatecne buzene mosfety.

#11 Příspěvek od **Zaky** » 27 led 2011, 01:02

Stále nevíme, jak rychle Skay točí ten multiplex. Vždyť to stačí docela pomalu, 60 Hz úplně stačí, brána MCU, odpor, báze jsem provozoval NPN bipoláry v multiplexu displeje mnohokrát a nikdy žádné dosvity nebyly.
Michal

ZdenekHQ · #12 Příspěvek od **ZdenekHQ** » 27 led 2011, 09:36

Tu kombinaci R18 + C9 moc nechápu, podle mě je tam ten odpor zbytečnej, navíc celej ten "horní" orloj by nahradil jeden P-FET.

WLAB · #13 Příspěvek od **WLAB** » 27 led 2011, 12:49

P-mosfet s pasivnim zaviranim bude mit s rychlosti rovnez problem.

60Hz neni moc a muze to byt jeste neprijemne, kdyz se po tom preletne pohledem.

Pawalo · #14 Příspěvek od **Pawalo** » 27 led 2011, 13:00

Obnovovací frekvence je něco okolo 1kHz a nijak se změnit nedá.

ZdenekHQ · #15 Příspěvek od **ZdenekHQ** » 27 led 2011, 13:11

Střelím mírně od pasu - s pasivním zavíráním fetu se dostane určitě pod 50us, to by mu při 1kHz moc vadit nemuselo.
