Nahrazeni potenciometru 25k lin otočným přepínačem

Zpráva

vacek11 · #1 Příspěvek od **vacek11** » 18 lis 2015, 15:44

Ahoj,

stavím si do svého studia kopii eqalizéru z mixpultu SSL 4000 E (82E02). Equalizér obsahuje mj. potenciometry - lineární 25k s nulovou pozicí (ang. označováno jako "center tap") na ubírání a přidávání (cut/bost).

Bohužel tyto potenciometry se nedají sehnat.

Rád bych tento potenciometr nahradil otočným přepínačem s řadou rezistorů. Použil bych otočný přepínač o 11 (možná 23 polohách) polohách s tím, že jedna bude nulová (5-0-5 případně 11-0-11).

Dokáže mi někdo poradit, jak na to? Jak správně vypočítat odporovou řadu? Případně uvítám tipy na studijní materiály...

Děkuji za jakýkoliv podnět

V.

misocko · #2 Příspěvek od **misocko** » 18 lis 2015, 16:14

kedze je to linear , nevidim problem. Proste rozdelis aktualnu hodnotu odporu na pozadovany pocet prepnuti a najdes najblizsiu hodnotu ktora sa vyraba. odpory potom nahadzes medzi vsetky vyvody prepinaca (aj by som nakreslil , ale nechce sa mi tu v praci v skicaku

)

#3 Příspěvek od **Achab** » 18 lis 2015, 16:24

Na tom snad není co počítat:

11 poloh (10 odporů) ... 25K / 10 = 2K5
23 poloh (22 odporů) ... 25K / 22 = 1K13

Pokud má být ve střední poloze odpojen běžec (pohyblivý kontakt) a střed dráhy vyveden je počet odporů shodný jako v prvním případě.
Pokud má být běžec ve střední poloze odpojen bez vyvedení středu dráhy tak se středový odpor nemusí dělit:

11 poloh (9 odporů) ..... 25K / 9 = 2K77
23 poloh (21 odporů) ... 25K / 21 = 1K19

Vzhledem k toleranci potenciometrů lze zvolit hodnoty nejbližší v řadě, např. 2K5 - 2K7 nebo 2K4; 1K13 - 1K2 nebo 1K1 apod.

edit: upřesnění a oprava na přepínač 23 poloh

vacek11 · #4 Příspěvek od **vacek11** » 18 lis 2015, 16:26

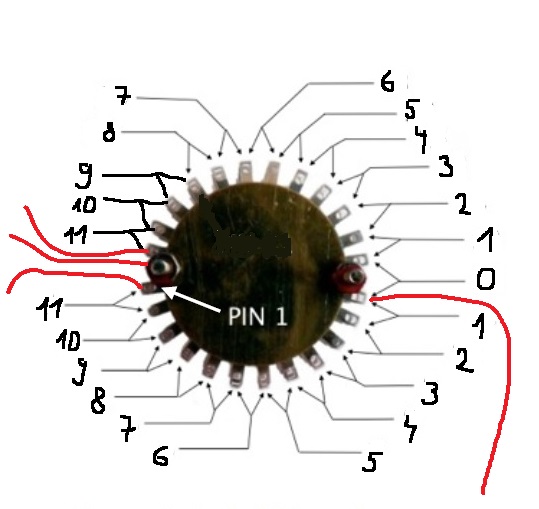

Dík za reakci... A co ta "nulová pozice"? Představuji si to nějak jak je na obrázku...

Omlouvám se, jestli to je blbý dotaz... Stále se učím, jsem začátečník...

Cowley · #5 Příspěvek od **Cowley** » 18 lis 2015, 17:21

Myslim, ze si to Achabe spatne pochopil.

Mel by mit tech 25k od stredu na kazdou stranu, tzn. 25k / 11.

Edit: a ten origo potenciometr je s jednou drahou nebo dvojity?

#6 Příspěvek od **Achab** » 18 lis 2015, 17:22

Je to v podstatě jako na obrázku ale poněkud nepřesně nakreslené - u přepínače se sudým počtem poloh je potřeba jednu polohu vynechat. V tomto případě při vynechání polohy 24 by bylo zapojení analogicky s potenciometrem:

poloha 1: začátek
poloha 12: střed - "nula" (analogicky jako vyvedený střed dráhy)
poloha 23: konec

to Cowley: pak je to ale 50K s vyvedeným středem.

Cowley · #7 Příspěvek od **Cowley** » 18 lis 2015, 17:33

Achabe mas pravdu, ja uz svuj prispevek zeditoval... a ptal jsem se, zda nema byt chapan jako dvojity.

vacek11 · #8 Příspěvek od **vacek11** » 18 lis 2015, 17:49

Cowley: Potenciometr má jednu dráhu...

Achap: Dík za vysvětlení... Stále mi není jasná ta nulová pozice. Ta nula na obrázku je vyznačena nesprávně? Jak to mám poupravit? Namísto yyznačené nuly má už být "jednička"?

Dík za trpělivost...

#9 Příspěvek od **Achab** » 18 lis 2015, 18:15

Vývody jsou jenom trochu nepřehledně označené, ty dvojšipky spíš ukazují připojení odporů než polohy přepínače.

Pokud je na obrázku první poloha označená PIN1 a směr přepínání vlevo pak je střed na správném místě, konec dráhy má být na 23 poloze od PIN1 (na obrázku vývod mezi 10-11 nahoře). Poslední poloha 24 od PIN1 (na obrázku 11 s vývodem) má být volná.
Prostě od střední polohy "0" přepínače 11 odporů mezi kontakty vlevo, stejně 11 vpravo a z konců vývody - nic na tom není.

Pokud je ten potenciometr 50K se středem tak stačí ty hodnoty uvedené výše násobit dvěma. Jinak pro libovolnou hodnotu je to podobně - pouhé dělení.

misocko · #10 Příspěvek od **misocko** » 18 lis 2015, 19:26

pre predstavu ako to zapojit

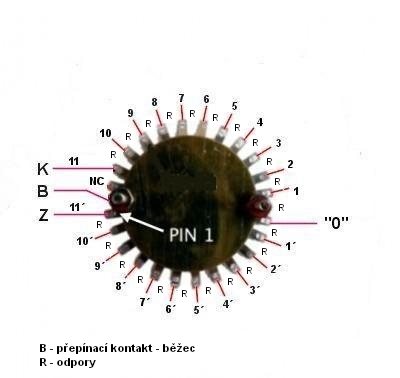

#11 Příspěvek od **Achab** » 18 lis 2015, 19:33

Trochu jsem to upravil podle výchozího obrázku, číslování vývodů nebo směr přepínání může být i jinak - je to pouze příklad.

vacek11 · #12 Příspěvek od **vacek11** » 18 lis 2015, 20:48

Pánové, děkuji moc...

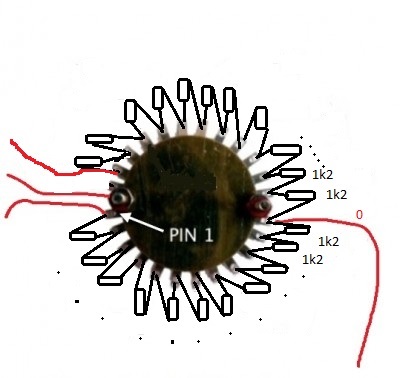

Když už jsme u těch obrázků, tak jsem vytvořil i jeden já... Snad už správně...

#13 Příspěvek od **Achab** » 18 lis 2015, 21:28

Je to správně, s hodnotou 1K2 bude celkový odpor cca +5 až 6% na rozdíl od běžných levných potenciometrů s odchylkou ±20 až 30%.

Artaban001 · #14 Příspěvek od **Artaban001** » 18 lis 2015, 21:38

Napadlo mě - jestli by jsi netrval na zapouzdřeným potenciometru, mohl by jsi to "center tapped" dodělat.
Vzal by jsi 25K lineár poťák a zjistil by jsi, která části dráhy se nedotýká jezdec. Na tu stranu by jsi malou kapkou vodivýho lepidla přilepil tenký drátek, který bys měl vyvedený na dodělanou svorku. Poťák by jsi složil a mělo by to fungovat..

termit256 · #15 Příspěvek od **termit256** » 18 lis 2015, 21:46

http://cz.mouser.com/Passive-Components ... =1&FS=True

Tady si nejakej vyber.
Tu "nulovou pozici" potrebujes mit vyvedenou nebo ti jde jen o aretaci?
