deska pro hladinoměr/průtokoměr

Zpráva

vavy · #1 Příspěvek od **vavy** » 30 kvě 2017, 07:10

Zdravím.

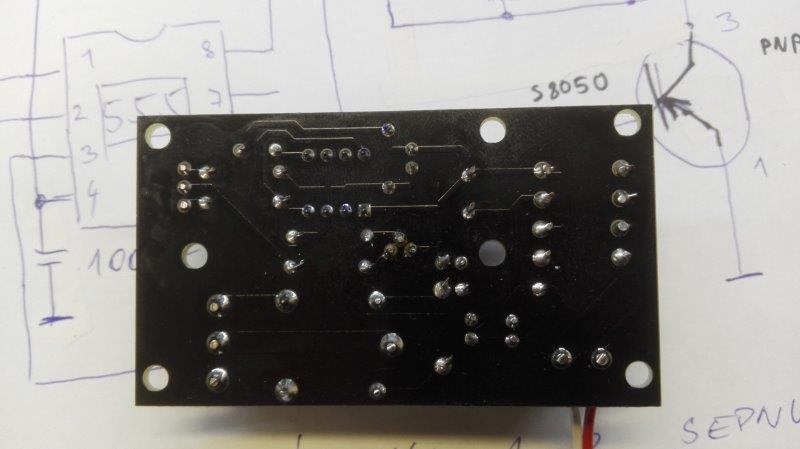

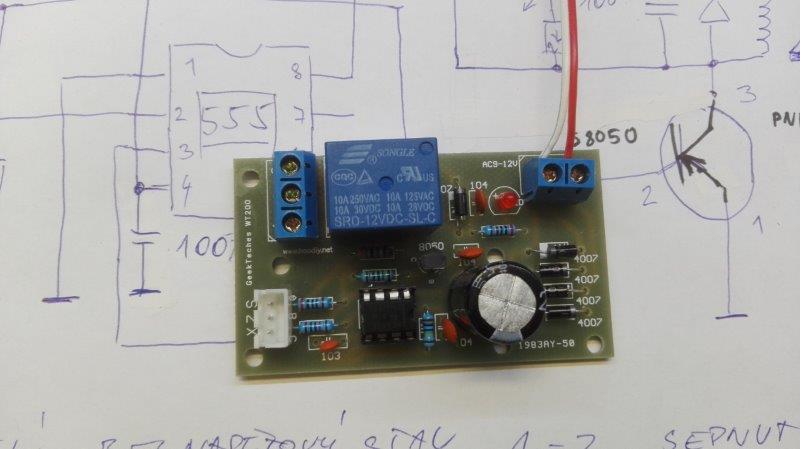

Koupil jsem si na Aliexpressu desku pro průtokoměr.

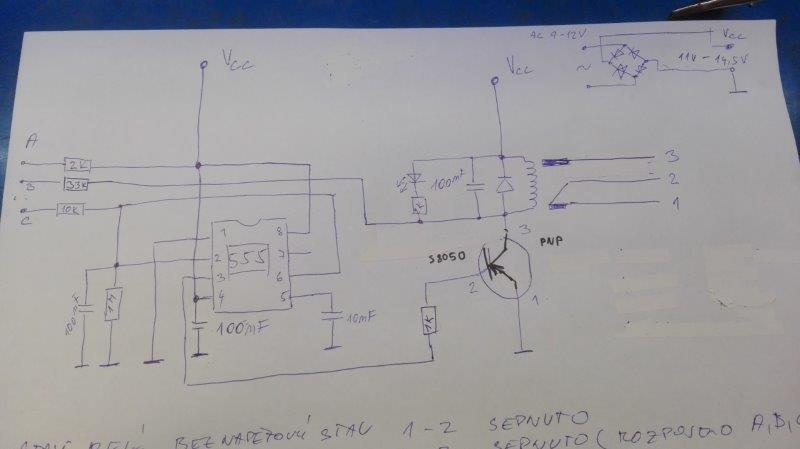

Jednak to není asi na průtokoměr ale jen na hladinoměr a jednak nechápu jak je to zapojené.Překreslil jsem si schéma a nechápu jak může takto fungovat PNP tranzistor a pak nechápu jak funguje vstup označen jako B.
Když sepnu A a C sepne se relé.Stejně tak B a C. Když sepnu A a B jak to vlastně šlusnu a odbouchnu tranzistor...což se mi už povedlo...

#2 Příspěvek od **teufel** » 30 kvě 2017, 08:06

S8050 je NPN tranzistor
http://www.ebastlirna.cz/modules.php?na ... ic&t=52496

Cowley · #3 Příspěvek od **Cowley** » 30 kvě 2017, 08:14

Pokud B uzemnis, rele sepne nezavisle na vystupu z casovace.
A tranzistor je to jak pise kolega NPN.

Cowley · #4 Příspěvek od **Cowley** » 30 kvě 2017, 08:16

Nebo je B vystup GND spinany tranzistorem pro treba externi rele.

#5 Příspěvek od **Michal22** » 30 kvě 2017, 08:59

Jak můžeš odbouchnout tranzistor, když na jeho C, který je přes cívku relé (o hodnotě v řádech stovek Ω) připojen na +, připojíš paralelně k této cívce odpor o hodnotě 35kΩ? Proud kolektorem se zvýší asi o 400µA.
Tam bude chyba někde jinde...

#6 Příspěvek od **masar** » 30 kvě 2017, 09:01

Stačí trochu googlit a vše je zřejmé:

.
Jen bych se trochu obával občasného vytopení, zvláště při použití "měkké" vody.
:wink:

vavy · #7 Příspěvek od **vavy** » 30 kvě 2017, 09:02

Aha já to našel jako pnp je to tam tak i tak.
No dobrá takže to chápu tranzistor taky...
A teď otázka toto s tím nejde použít...?:
https://www.aliexpress.com/item/TCAM-Fl ... 0.0.tknkTn

Protože výstup z průtokoměru jsou pulzy o frekvenci podle otáček...
Nemáte někdo nějaké ověřené zapojení nějakého čítače, kde by se dala třeba i nastavit hranice při jaké frekvenci by to sepnulo...umí to 555?

vavy · #8 Příspěvek od **vavy** » 30 kvě 2017, 09:09

Michal22 píše:Jak můžeš odbouchnout tranzistor, když na jeho C, který je přes cívku relé (o hodnotě v řádech stovek Ω) připojen na +, připojíš paralelně k této cívce odpor o hodnotě 35kΩ? Proud kolektorem se zvýší asi o 400µA.
Tam bude chyba někde jinde...

teď tam mám blbý tranzistor ale má to logiku, že by se nemělo nic stát musím to testnout i když teď už to pro mě nemá moc smysl, když to není to co potřebuji.

vavy · #9 Příspěvek od **vavy** » 30 kvě 2017, 09:22

masar píše:Stačí trochu googlit a vše je zřejmé:
.
Jen bych se trochu obával občasného vytopení, zvláště při použití "měkké" vody.

Na co je tam ponořený i ten černý drát(B)? Stačí jen ty dva ne (A a C)?Furt to jede a až se spojí vodou tak to vypne čerpadlo ne?...Trpělivost se mnou občas bývám natvrdlej...

Cowley · #10 Příspěvek od **Cowley** » 30 kvě 2017, 09:26

A-C maximum
B-C minimum

dobrman · #11 Příspěvek od **dobrman** » 30 kvě 2017, 09:56

vavy píše:.....Na co je tam ponořený i ten černý drát(B)? Stačí jen ty dva ne (A a C)?Furt to jede a až se spojí vodou tak to vypne čerpadlo ne?...

to by ti to furt zapínalo a vypínalo při každým šplouchnutí na tu horní elektrodu, takhle horní vypne a spodní zapne......

#12 Příspěvek od **masar** » 30 kvě 2017, 11:33

vavy píše:...Protože výstup z průtokoměru jsou pulzy o frekvenci podle otáček...
Nemáte někdo nějaké ověřené zapojení nějakého čítače, kde by se dala třeba i nastavit hranice při jaké frekvenci by to sepnulo...umí to 555?

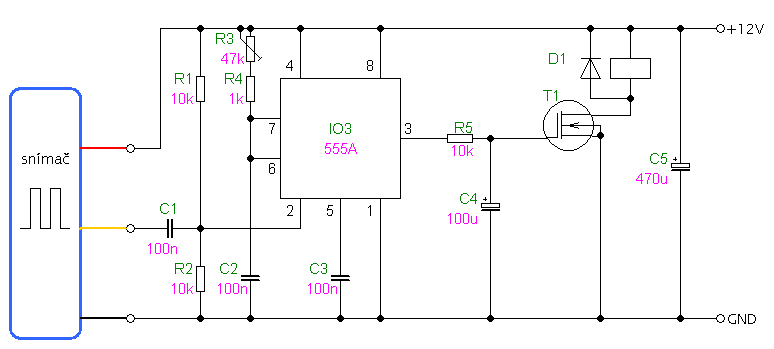

Pokud bys chtěl jen ten spínač s 555, tak třeba takto. Pro zavedení hystereze je vhodné zařadit ještě SKO.
:wink:

vavy · #13 Příspěvek od **vavy** » 30 kvě 2017, 12:01

díky super...

vavy · #14 Příspěvek od **vavy** » 01 čer 2017, 10:47

Ještě jak se zeptáš googlu aby ti to našlo takové pěkné schéma?
Nebo to je z nějakých vlastních zdrojů?

#15 Příspěvek od **masar** » 01 čer 2017, 11:58

B je správně.
:wink:
