GU50 100W RMS P-P (Pokračovanie? Trápenie s Trafáky..)

[AdamVarga]

POZOR to už je neaktuálne

[danhard]

Je to jen upozornění na amatérskej přístup.
Vše se dá navrhnout z charakteristik, ne to zkoušet pokus-omyl simulátorem z maximálních katalogových dat.
To trafo TTG-CFB6600PP je vhodné, ale tak na Ug2 300V, Ua 600V v pentodě s katodovým vinutím to dává kolem 75W.
Míchat CFB a UL, to je jako když vařil Pejsek s Kočičkou dort
Lepší by byl asi https://sklep.toroidy.pl/en_US/p/-TTG-C ... h-pull/661
a Ug2 350V, Ua 700V, z toho už by jsi 100W dostal.
Důelžité je, kam si Ug2 sedne při plném vybuzení (díky katodovému vinutí) a to by mělo být kolem 250V-300V a do G2 se dává jen ochranný odpor.
Narážím na ten 10k odpor v G2, to se k tomu vaření asi připletl ještě medvídek Pú
To by mě zajímalo, z jakýho kovu mají v simulátoru tu G2, že se nepřepálí ?

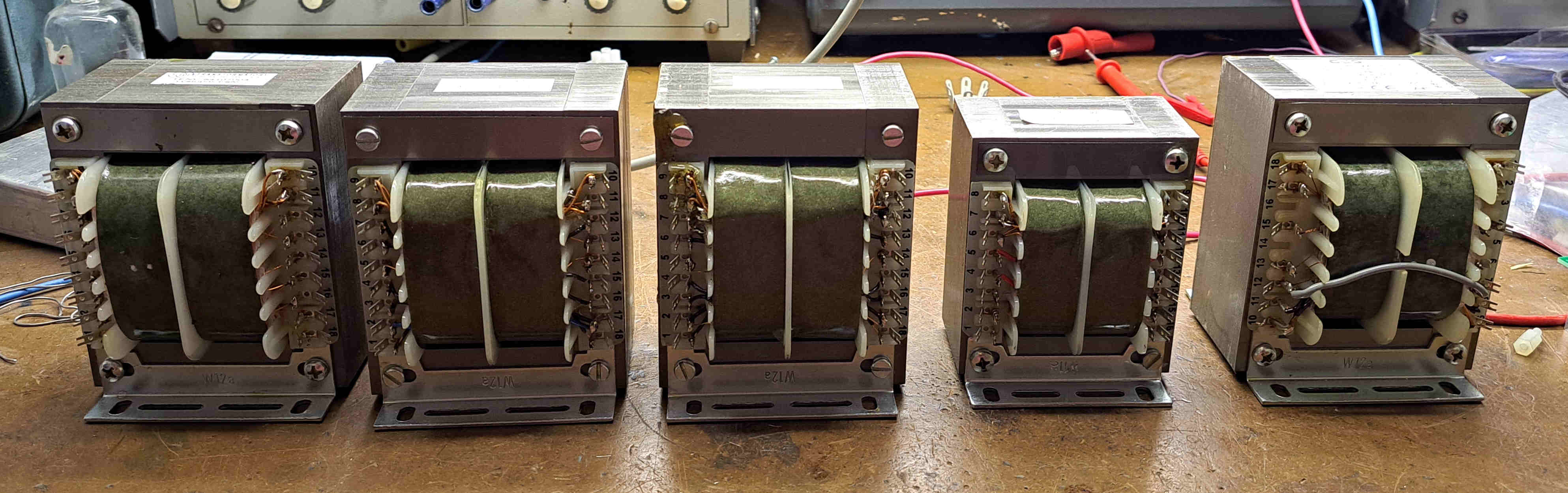

A tahle vypadají trafa na 60W s GU50, nebo 40W pro 6L6, úplně vpravo výstupák, co prodával GES.
Zkreslení bez ZV pod 1%, se ZV 0,2% pro plný výkon, pro malé výkony v setinách %

[danhard]

Ještě mě pobavil jeden parametr v tom návrhu.
Koeficient vazby transformátoru 0.99999562

[alxa]

Muj vytvor: 2xGU50, Ua 630V při zátěži , Ug2 270V stabilizovanych, výstupní trafo CFB6600PP, zapojeni s Cfb, 60W při zkreslení 0,2% do 8ohmu. Při 1W zkresleni pod 0,05%. Vse mereno na 1kHz. Vstup diferenciální ECC88 primovazane na budic 2×EF184 zapojené v triode. Na 20kHz při 50W zatim zkreslení 0.6%.

[danhard]

To bych možná Ug2 přidal na 300V, při vybuzení to spadne o 50V díky 10% vinutí v katodě.
V buzení máme 6N6P

[AdamVarga]

Ještě mě pobavil jeden parametr v tom návrhu.
Koeficient vazby transformátoru 0.99999562

To bol výpočet z datasheetových parametrov primárnej indukčnosti a leakage. Je to toroid..či je to už pravda to zistím až na reálnom kuse. Ale je to v princípe zatial jedno. Zatiaľ..

Až sa k tomu dostanem a začnem sa v tom vrtať na stole ozvem sa. Zatiaľ je to len nahádzané takto nejak do simulátoru z dostupných modelov a parametrov na internete.

[danhard]

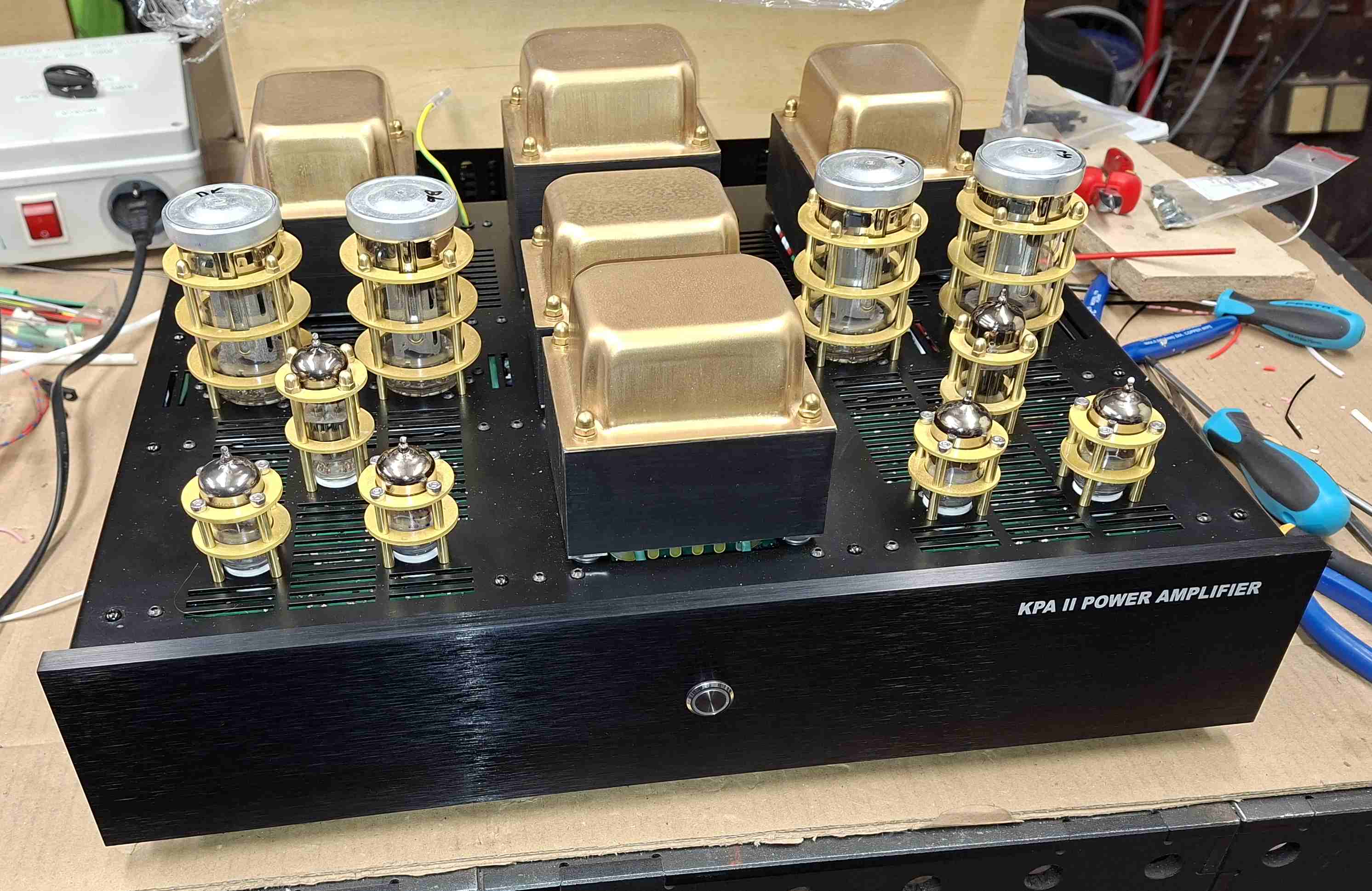

Výsledný zesilovač
https://vmail.centrum.cz/download.php?m ... 203107.jpg
Je to všechno bez simulací a podobnejch praktik.
Všechno vyřešeno na základě zkušeností.
GU50 je za ty prachy na ten účel optimální, máme jich asi 500
Návrh výstupního trafa je optimální, navrhoval jsem ho já

[Celeron]

Zesáky s GU50 mrskali kluci už na konci sedmdesátek v VOZ Hradec Králové skoro sériově. Ve vedlejší vesnici bydlel Míra Hanuš, co tam taky dělal a u něj jsem viděl stereo, výkon prý 2 x 150W, s osmi "popelnicema" GU50.
Jednou nám ho půjčil, když se klukům v kapele vysypala Music 130. Bylo to "dvoumužný monstrum" asi 50 kg, 100 x 25 x 40 cm. Dva výstupáky, dvě napájecí trafa. Kromě popelnic tam byly 4 ks EL84 (nebo něco podobnýho) a asi 6 malých ECC. Napěťově nevím, byly v tom 4 rtuťový usměrňovačky na závitu E27, otázka je proč. Hrálo to srovnatelně s Music 130. Už se ho nezeptám, pár let už tu není.

[barnodaj]

Danhard - kdo není na centrum.cz tak vidí jen přihlašovací box, co kdybys ten obrázek zpřístupnil i ostatním???

[danhard]

GU50zes

[Celeron]

Taková moderna proti původním GU50 "popelnicím".
Když jsi psal, že jich máš stovky, máš k tomu i ty originál patice - popelnice? Možná bych si 4 ks komplet vzal.
Díky

[danhard]

Já je nemám, má je kamarád, kterej to staví, má i popelnice, ale asi né tolik.

[Lukas-Peca]

Popelnic je více druhů a do jednoho druhu jdou strčit i LS50. Do těch ostatních ne, vadí ten středový kolík, který GU nemá.

[zdenoeddie]

Ale to je krasne... to by som chcel pocut...

[Celeron]

Popelnic je více druhů

Mě by spíš zajímalo, jak je ne/bezpečný sundat z GU50 tu horní plechovku. Je pod ní nálitek, a nebo je ve středu patice? Už mi to nějak vypadlo z hlavy.
