Tesla B58, výstup na externí zesilovač

[BOBOBO]

Jsou tam popsány fce všech točítek a jejich seřizování a vlastně popis celé funkce . Pro učení super .

[105l]

zní to, jak by to možná někde bylo něco rozpojené, a indukovalo se tam rušení, ale když se dotnku hlavy tak to vrčí

[BOBOBO]

Při dotknutí vývodu pro hlavu dojde k absolutnímu přebuzení předzesilovačů a ty můžeš slyšet tzv. přeslech . To je vlastně naindukování signálu na výstup různými cestami .

[105l]

děkuju, tím pádem mě ale jedině napadá, že by mohla být odpojená nějaká součástka zapojená pararelně, když se to z té hlavy do předzesilovače a výstupu dostane

[BOBOBO]

Stáhni si ten servisák . Nejřív začni tím , že najdeš na desce vstupu předzesilovače káblík do vstupu . Připoj ohmmetr a zjisti odpor v obou stopách .

[105l]

Zatím jsem akorát zjistil, že oba dva vrchní kontakty snímací hlavy mají mezi sebou v poloze přepínače stop uprostřed odpor 6,5 ohmů, při nastavení jenom jedné stopy 12,5 ohmů.
Předzesilovač je ten svislý plošný spoj vedle přepínače?

[Hill]

Zatím kašli na hlavu, ta, dokud není prodrbaná od pásku, patří k nejspolehlivějším součástkám. A že bručí, když se dotkneš vývodu? Samozřejmě, dokonce ten brum bude slyšet i na vývodech konektorů, na které není výstup vyvedený. Ostatní ti k tomu už napsal Bobobo.
Řekl bych ale, že na hlavě ohmmetrem naměříš těch asi 17 Ω na obou stopách a to bude všechno.

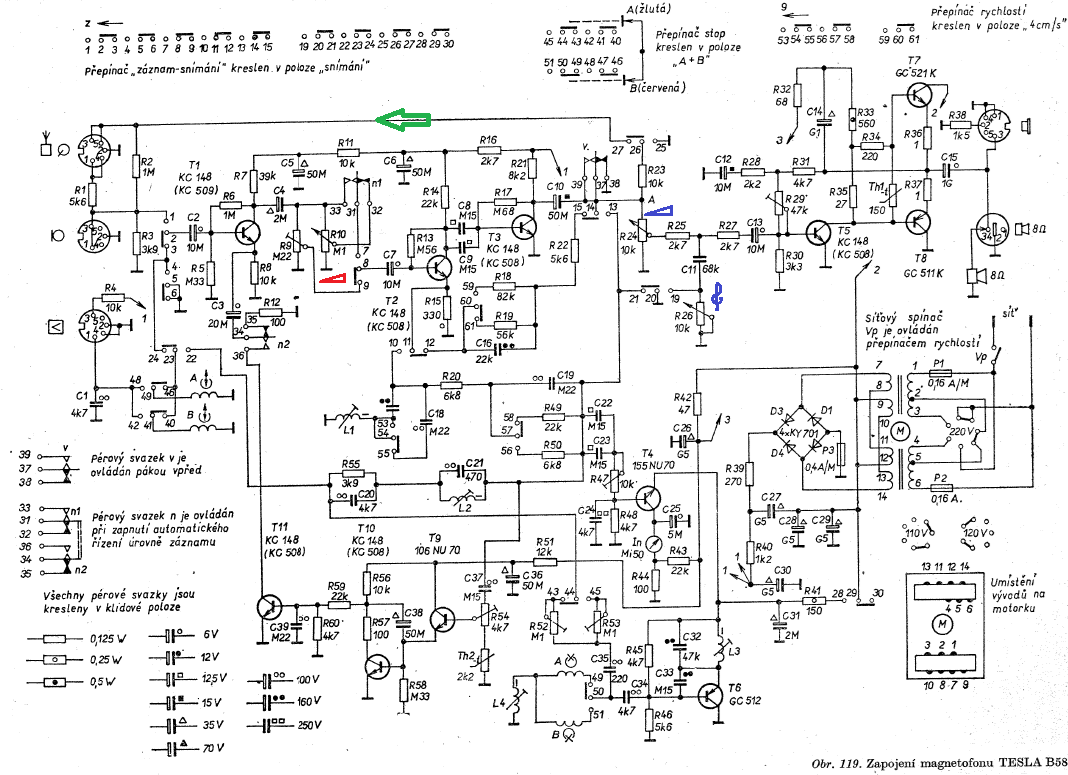

Ve schématu jsem ti opět označil:
- červeně potenciometr ručního řízení záznamové úrovně (při zapnuté automatice nefunguje)
- zeleně cestu signálu pro vnější zesilovač (funguje jen při snímání a žádný potenciometr přístupný uživateli na něj nemá vliv)
- modře potenciometry hlasitosti a tónové clony vestavěného zesilovače (ty fungují jak při snímání, tak při záznamu).
A pozor na jednu věc - není-li zařazená funkce posuvu, zkratuje pérový svazek V signálovou cestu, a to jak při snímání, tak při záznamu.

Začni se učit číst schémata a objevovat, proč je kde jaká součástka zapojená, jaký má význam a co dělá. Taky se nauč představit si, co se stane, když není přepínač v základní poloze.
To by pro začátek mohlo stačit.
Bez toho nebudeš umět ani pojmenovat problém a bez toho budeme zbytečně často hledat chybu tam, kde není.

[105l]

modře potenciometry hlasitosti a tónové clony vestavěného zesilovače (ty fungují jak při snímání, tak při záznamu).

Ty jsou odpojené
Tím pádem je zesilovač to co je ve schématu vpravo nahoře?

[105l]

Řekl bych ale, že na hlavě ohmmetrem naměříš těch asi 17 Ω na obou stopách a to bude všechno.

Jo to se mi povedlo, když je přepínač stop v libovolné krajní poloze, tak je mezi libovolným vrchním kontaktem hlavy a druhém pinu odshora na přepínači stop odpor 16,5, když je ve středové poloze tak 8,5

[105l]

Začni se učit číst schémata a objevovat, proč je kde jaká součástka zapojená, jaký má význam a co dělá. Taky se nauč představit si, co se stane, když není přepínač v základní poloze.
To by pro začátek mohlo stačit.
Bez toho nebudeš umět ani pojmenovat problém a bez toho budeme zbytečně často hledat chybu tam, kde není.

Já vím, zatím si ale ani skoro nedovedu představit jak funguje to pískadlo, co jsem zatím zapojoval bylo způsobem "má to tak být podle schématu, ikdyž nevím proč, tak to tak zapojím"

[BOBOBO]

Tady jde o to , aby jsi měl KABLE A PŘEPÍNAČE OK , nešlo o hlavu . Dál by se ti hodila věc z pravěku , sledovač signálu . Nebo osciloskop , jestli ho máš . Mám tady OML2ku , ale omlel jsem ji a nesehnal jsem ty origo dvoutranzistory . Sice jsem je nahradil , ale ..... časovka občas nenaskočí , po přepnutí kmitočtu ČZ zase určitý čas OK . Kdybys měl zájem za poštu . Měl jsem ho funglovku od důstojníka spřátelených vojsk . Ten zásobil elektronikou celé okolí , radia , TV , mikrovlnky atd . co se jinak nedalo běžně koupit . Dodal jsem mu info a on ho přivezl v zalapené origokrabici za 125P . Tehdá byl kurz 1:10

[105l]

Nebo osciloskop , jestli ho máš

Já jsem rád, že mám vůbec použitelný multimetr, donedávna ani to ne

Kdybys měl zájem za poštu

Já s tím stejně neumím pracovat, ale kdyby se Vám to chtělo posílat, byl bych rád.

Tady jde o to , aby jsi měl KABLE A PŘEPÍNAČE OK , nešlo o hlavu

Já vím, když by ale tam ten odpor nebyl, tak by byl po cestě nějaký kabel odtrhlý ne? Alespoň tak jsem to pochopil

[105l]

Teď mě napadlo, když to právě reaguje že se to dotkné té hlavy, měřit spoj mezi pinem 26 a výstupem zvuku nemá smysl ne?
Problém ale je, že k tomu přednímu panelu je taková změť kabelů, že těžko říct, co vede kam.

[xsc]

A bručí to po dotknutí obou vývodů jednoho systému hlavy nebo jen na jednom?

[105l]

Bručí všechny kontakty hlavy, nehledě na tom, jaká stopa je zvolená.
Zjistil jsem, že výstup a přepínač 26 je spojený, dále to vede někam dovnitř kam nevidím.

Jinak, mám to zapojené přes oddělovací transformátor, i u tohodle to má význam ne? Kdybych se omylem někde dotkl kde je vysoké napětí
