mirku píše:PS: proč musí každý tazatel dostat místo odpovědi k tématu tisíc keců a návrhů na jiné obvody, držte se tématu proboha ...
Téma je, že čosi odkiaľsi akosi zapojil a nemá páru, čo a jak. V tomto prípade je každá rada dobrá, hlavne tie ohľadom bezpečnosti. Teda, rady ohľadom bezpečnosti v prvom rade. Všetky ostatné rady môžu, ba priam musia počkať, kým sa ujasní, že bezpečnosť je zaručená.
Uces=30V, takže při použití 48V zdroje, mohou být tranzistory "po smrti", což se projeví trvalým svitem žárovek. Důležité zjištění.
Takže buď vyměnit tranzistory za jiné typy např. BC640...nebo snížit napětí sekundáru pro žárovky.
Naposledy upravil(a) masar dne 14 kvě 2026, 14:25, celkem upraveno 1 x.
Uf, to som si ani nestihol všimnúť, že je to zapojené takto ezotericky, využívajúc kľudový prúd... To ani nemôže poriadne fungovať. Zahoď to preč. Je to haraburda.
masar píše:Není to KE2006-4, ale KE6-2004.

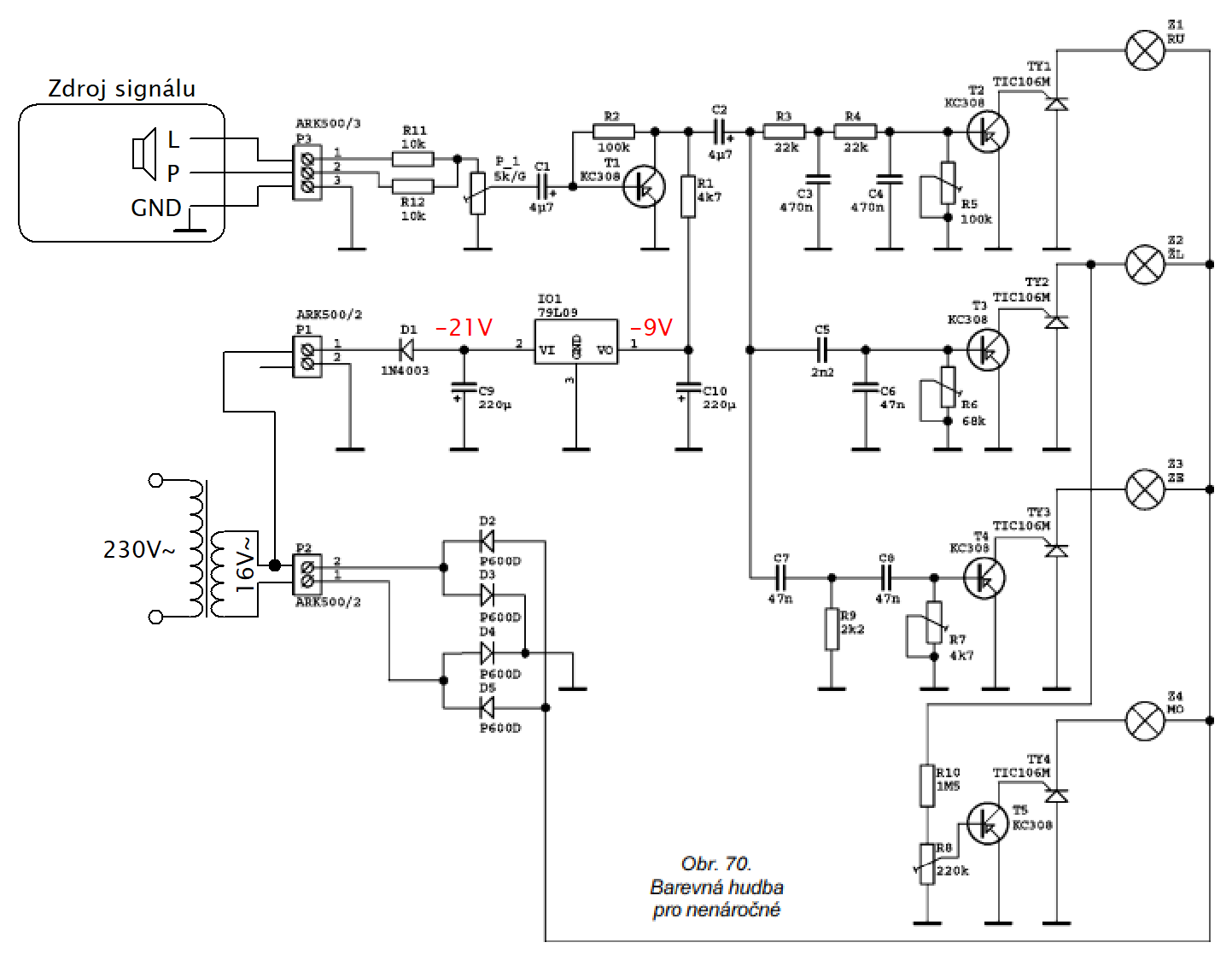

Doplněné schema:
Podľa autora ma to tak byt ako je tu na schéme ale ja mam žiarovky na 14V/0,1A a prečo tam ma byt 48V ak mam žiarovky na 14V a P1 nepripájam lebo som nevedel čo sa naň pripája iba P2 a to 16V/1,2A TR a P3 signál ak som prehodil Emitor s Kolektrom svietili všetky žiarovky naraz. Moja otázka znie je prečo musí byt napájaná 48V TR ?
Svorkovnice P2 musí být napájená takovým napětím, jaké máš žárovky nebo jejich sériovou kombinaci. Když máš 14V žárovky, musíš je napájet 14V trafem, 16V trafo je trochu přežhaví, ale mohou to vydržet.
Na svorkovnici P1 musíš připojit napájecí napětí buď z druhého sekundáru trafa (10÷15V~) nebo i ss zdroje -12 až -15V(zde pozor na polaritu). Jinak nebude tranzistor T1 fungovat.
masar píše:Svorkovnice P2 musí být napájená takovým napětím, jaké máš žárovky nebo jejich sériovou kombinaci. Když máš 14V žárovky, musíš je napájet 14V trafem, 16V trafo je trochu přežhaví, ale mohou to vydržet.
Na svorkovnici P1 musíš připojit napájecí napětí buď z druhého sekundáru trafa (10÷15V~) nebo i ss zdroje -12 až -15V(zde pozor na polaritu). Jinak nebude tranzistor T1 fungovat.
Ještě doplním:
V tvém případě, kyž máš sekundár trafa na P2 jen 16V~, stačí propojit 1. svorku P1 s 1. nebo 2. svorkou P2 a nemusíš mít ani druhý sekundár ani zdroj.
Pokud máš multimetr, na kondenzátoru C10 musíš naměřit -9V.
masar píše:Ještě doplním:
V tvém případě, kyž máš sekundár trafa na P2 jen 16V~, stačí propojit 1. svorku P1 s 1. nebo 2. svorkou P2 a nemusíš mít ani druhý sekundár ani zdroj.
Pokud máš multimetr, na kondenzátoru C10 musíš naměřit -9V.
Snáď nameriam, ešte jedna otázočka ak pripájam signál z 3V radia z výstupu na slúchadla čiže jacku 3,5mm to bude asi slabí signál mam taký pocit. Asi bude lepšie zo zosilňovača ...
Pokud budeš mít signál z rádia i trimr/potenciometr P1 na max., pak to tranzistoru T1 bude určitě stačit.
Po zapnutí trafa musí bez signálu svítit jen žárovka Z4(modrá) při připojené Z2, ostatní musí být zhaslé, dokud nepřijde hudební signál.
Naposledy upravil(a) masar dne 14 kvě 2026, 17:28, celkem upraveno 1 x.
masar píše:Pokud budeš mít signál z rádia i trimr/potenciometr P1 na max., pak to tranzistoru T1 bude určitě stačit.
Po zapnutí trafa musí bez signálu svítit jen žárovka Z4(modrá) při připojené Z2, ostatní musí být zhaslé, dokud nepřijde hudební signál.
samec píše: ... v tomto prípade je každá rada dobrá, hlavne tie ohľadom bezpečnosti ...
... to ano, ale když - evidentně začátečník - napsal, že to má už hotové, tak proč dostal odpověď:
samec píše: ... keď už farebnú hudbu, tak Arduino s automatickým softvérovým nastavením citlivosti, digitálnym filtrovaním a rôznymi režimami blikania (Softvér napíše AI na pár kliknutí) a k tomu poriadny triakový modul izolovaný optočlenom ...
... a na to jsem reagoval ...
