multimetr UT-70A

[Cust]

Měl jsem kdysi nějaké novější UTčko s automatickým přepínáním rozsahů a vsupy byly citlivé na všechno - odpráskl jsem ho hodně rychle. Tuším jsem si neustále přepínal měření napětí a odporu. Jednou jsem to nepřepnul - od té doby neměří proudy...

[Hydrawerk]

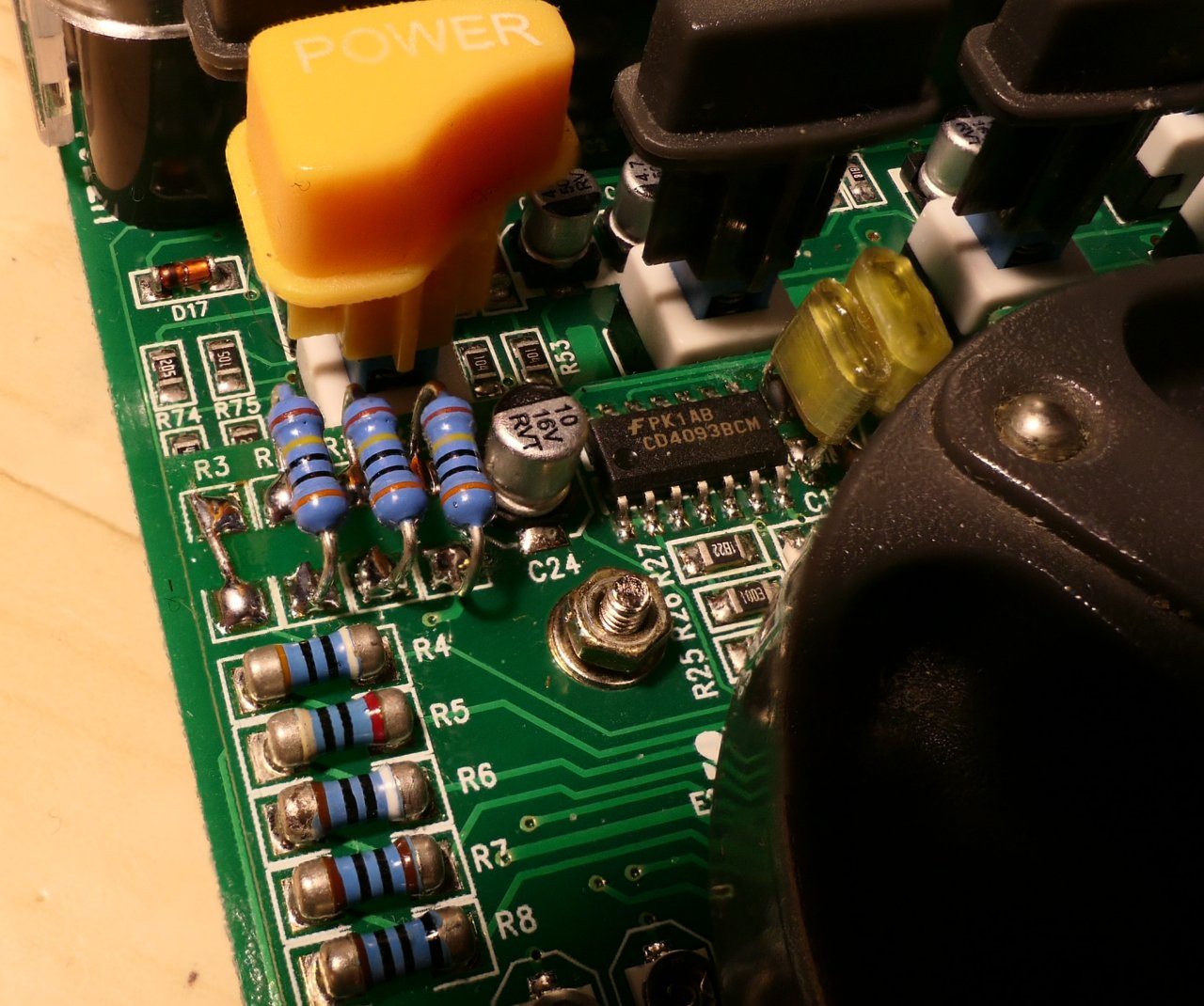

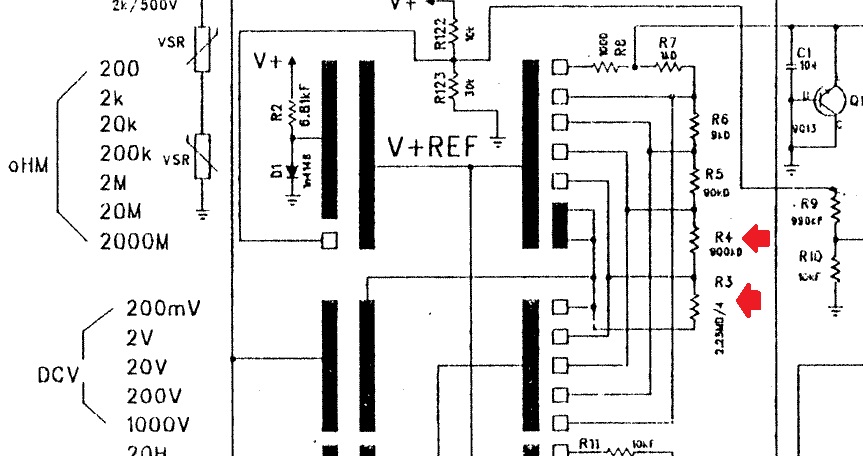

Vypadá to, že odporový dělič používaný pro měření AC a DC napětí je nějak nestabilní a možná taky ujetý. R3 je tvořen čtyřmi kusy rezistoru 2,25MOhm v sérii. Bohužel, 2,25Mohm se dost blbě shání.

[makak]

A co třeba dát tam 3 kusy 2M2 a jeden 2M4, to už by bylo lepší ?
Nebo najít začátek a konec a dát tam jeden poctivej 9M odpor s přesností a stabilitou, jaká je potřeba do vstupního děliče. Ale nebude levnej.
Otázka taky je, jestli za to opravdu může zrovna tenhle odpor, v tom děliči hrajou roli všechny.

[Cust]

První bych řádně přepucoval ten přepínač...

[ok1hga]

První bych řádně přepucoval ten přepínač...

souhlas,
stalo se mi při měření anodového napětí s VOLTCRAFT VC260, že začal měřit blbosti . . .
po rozdělání jsem zjistil svody v mazadle na přepínači funkcí . . .
po vyčištění a novém namazání "silikonkou" opět funkční.
zajímavé je, že s tou původní vazelinou pracoval mnoho let bez závady
a až po připojení na anodové napětí elektronkového zesilovače (cca 600V) se svody projevily.
po vyčištění znova funguje už zase několik let . . .
(multimetr byl zakoupen cca 2005)

[Hydrawerk]

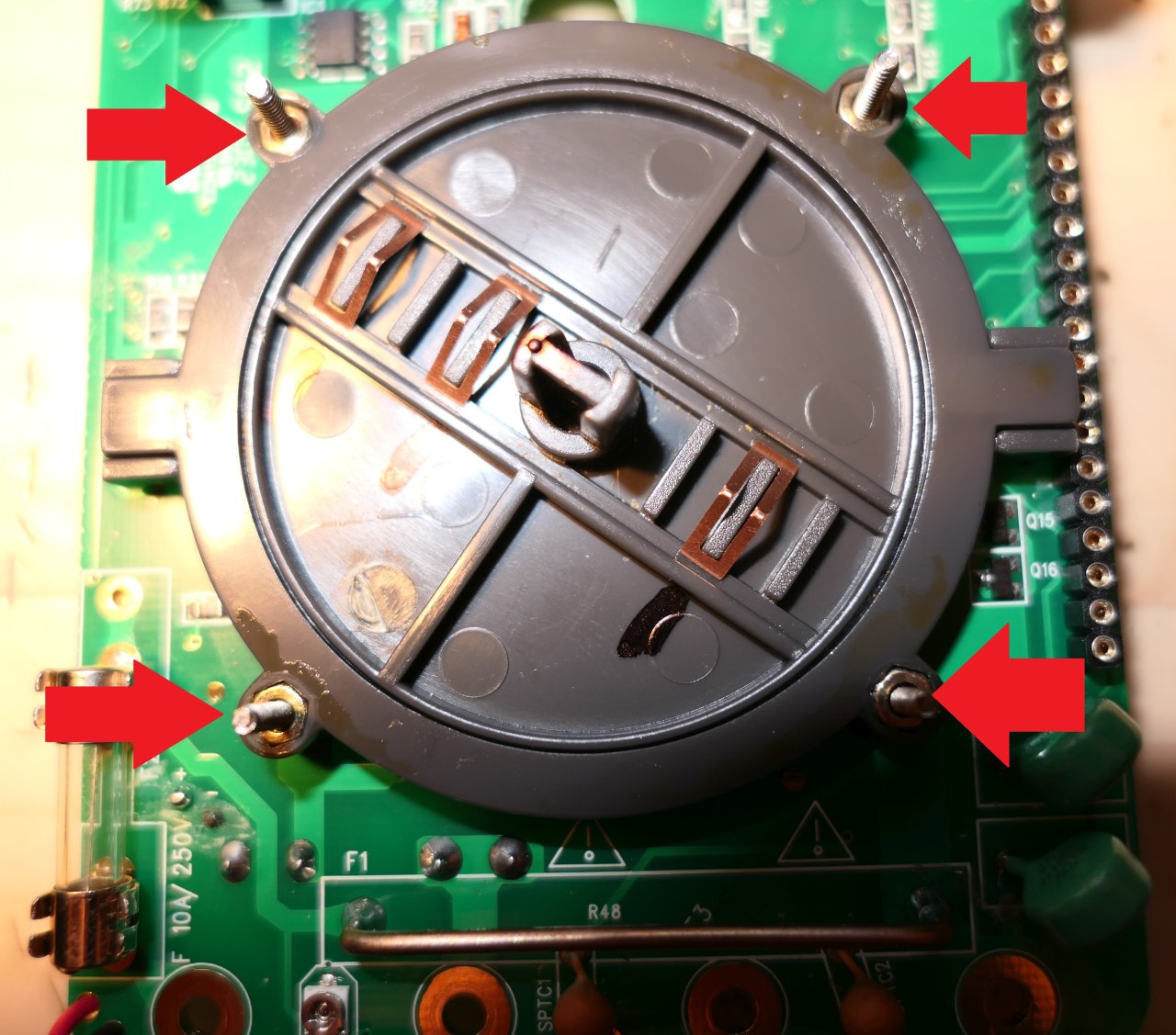

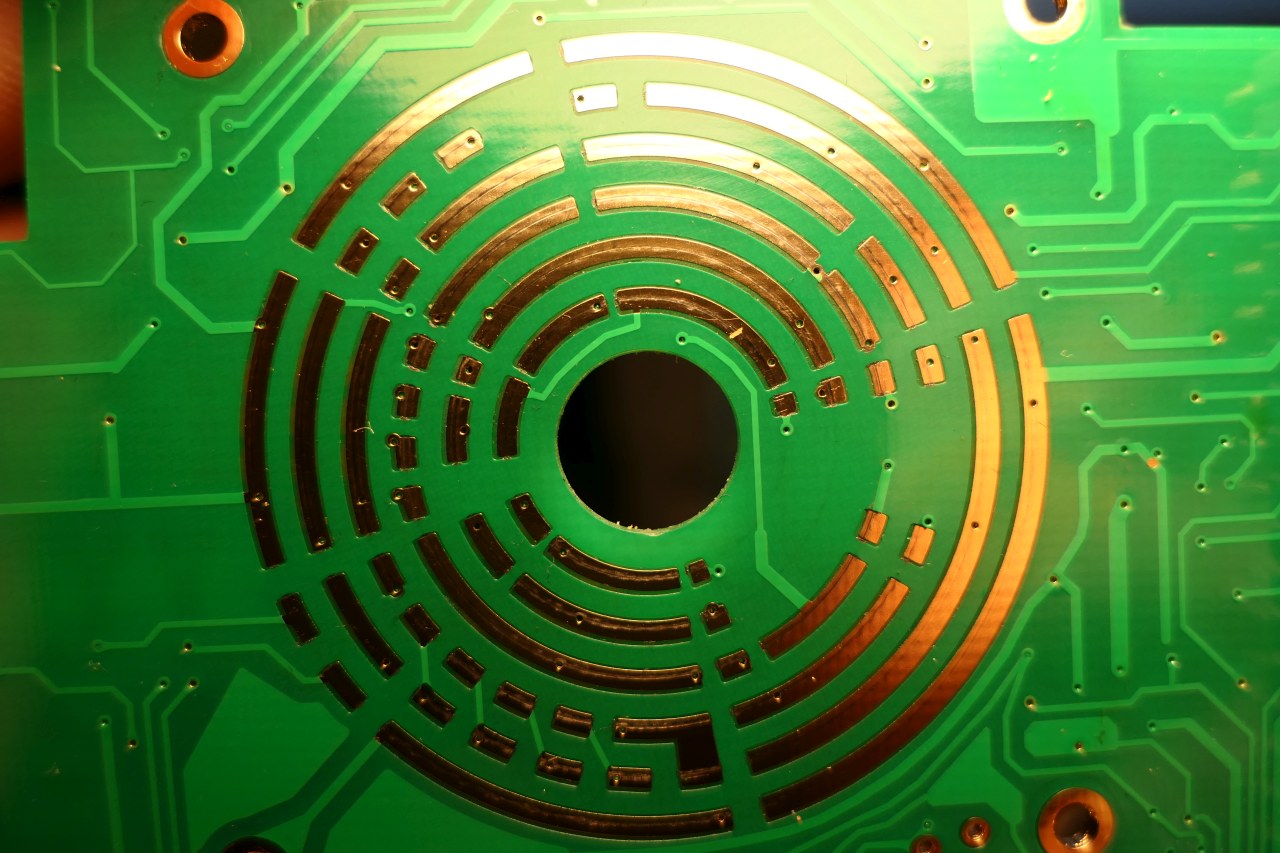

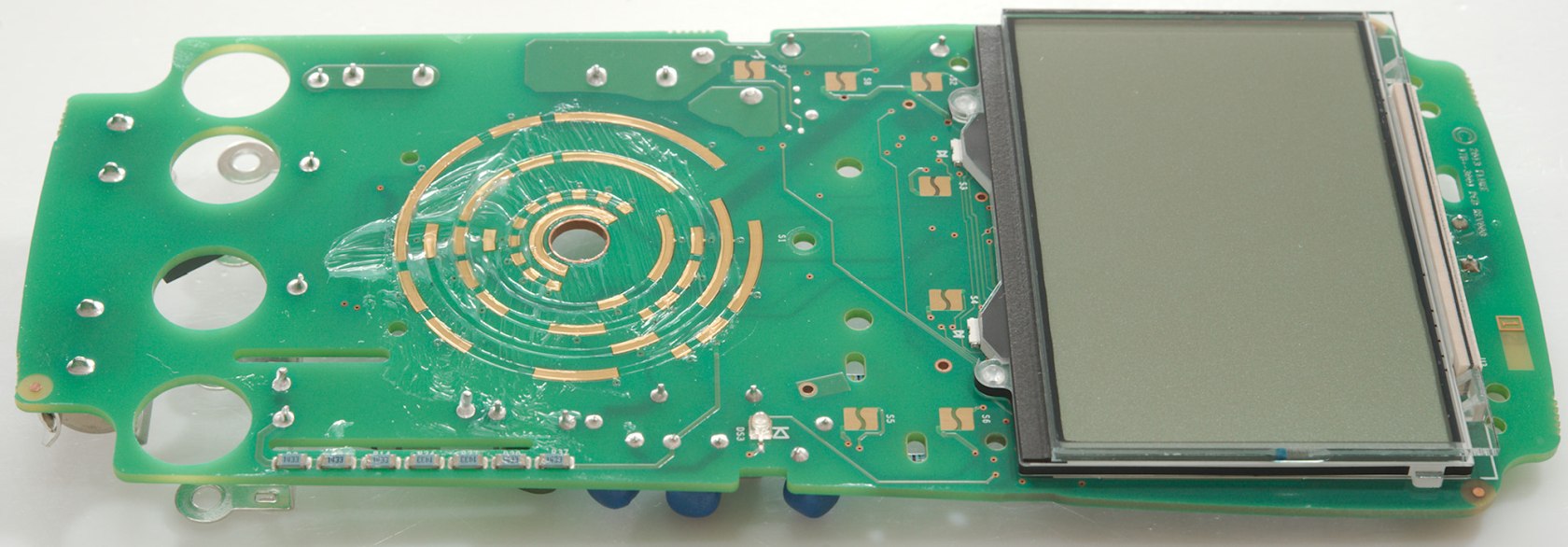

Přepínač je zatím v dobrém stavu a má jen malé známky opotřebení. Namazán ničím nebyl. Je sranda, že ty 4 šroubky (označené červenou šipkou) jsou použité jako elektrické spojení mezi plošňákama (spolu s pinovou lištou). Moc se mi to nelíbí. Všimněte si též prokovených děr uprostřed pozlacené dráhy přepínače. Jezdí přes ně kontakt, takže se časem mohou poškodit. Prokovená díra by měla být mimo dráhu kontaktu!

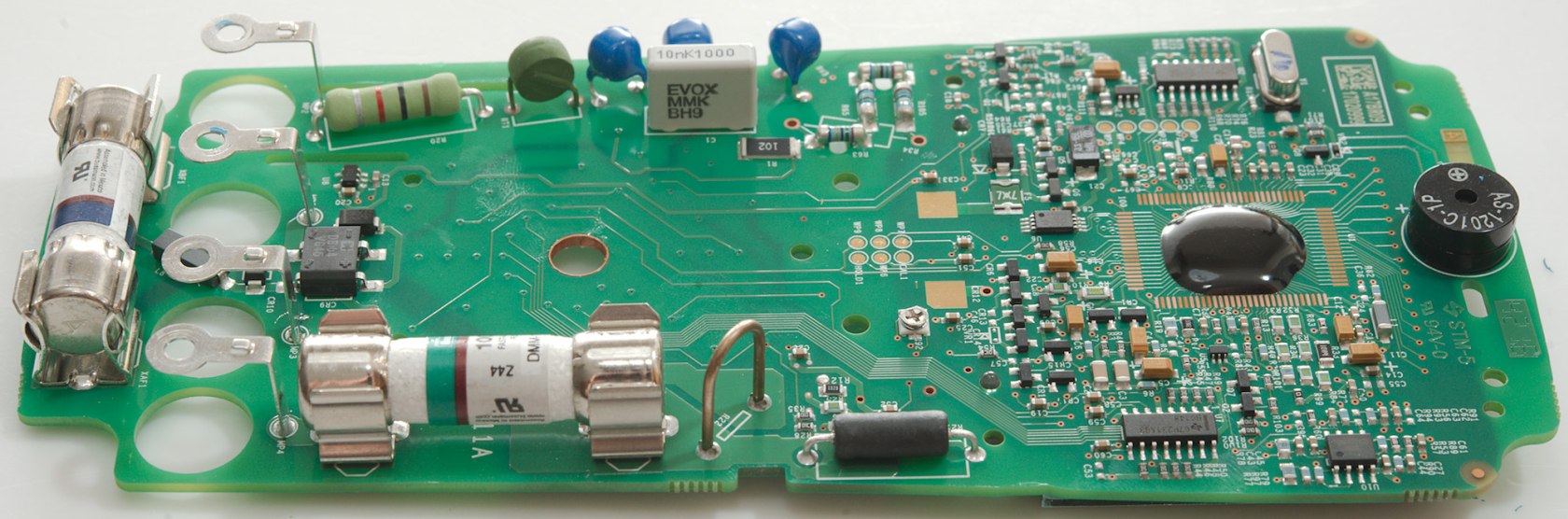

Měl jsem celý přepínač rozebraný, ale dolní DPS jsem nevyfotil.

[Hydrawerk]

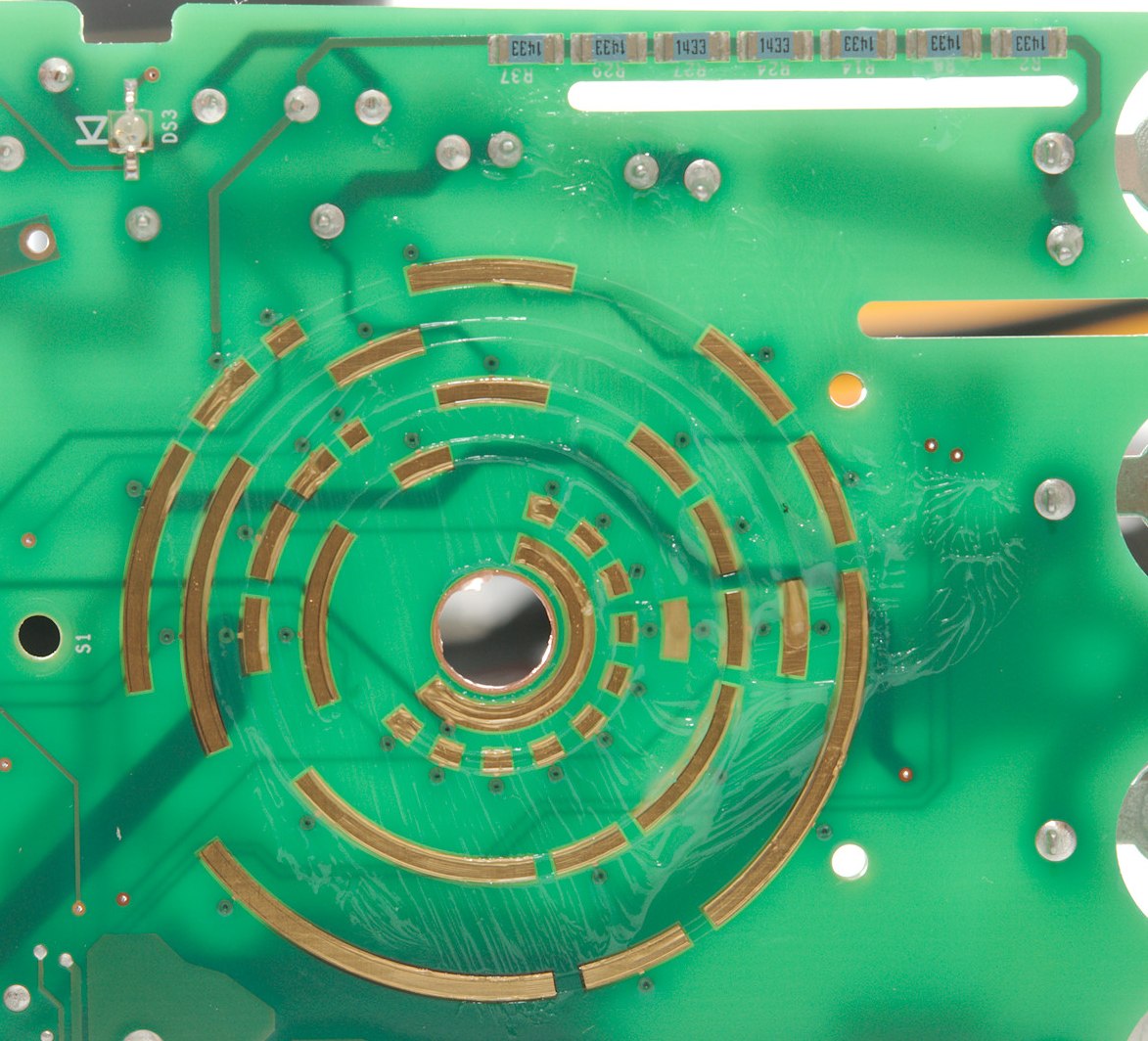

Prokovené díry by správně měly být mimo dráhu přepínače, tak jako třeba na Fluke 17B+. Fotky nalezeny tady.
https://lygte-info.dk/review/DMMFluke%2017B%20UK.html

[JirkaZ]

prokovené díry by správně měly být mimo dráhu přepínače, tak jako třeba na Fluke 17B+....

No jo, jenže to by pak vydrželo moc dlouho...

Na druhou stranu jsem teď viděl video o Fluke 17B+ od Jiřího Bekra a asi bych tenhle model moc za vzor nedával... Netušil jsem, že i Fluke coby takřka etalon v oblasti se může dostat tak hluboko do (!).

[Habesan]

2,25Mohm se dost blbě shání.

Což takhle ???
6,8+2,2=9
4,3+4,7=9
nebo
2,7+2,3+2+2=9

[Hydrawerk]

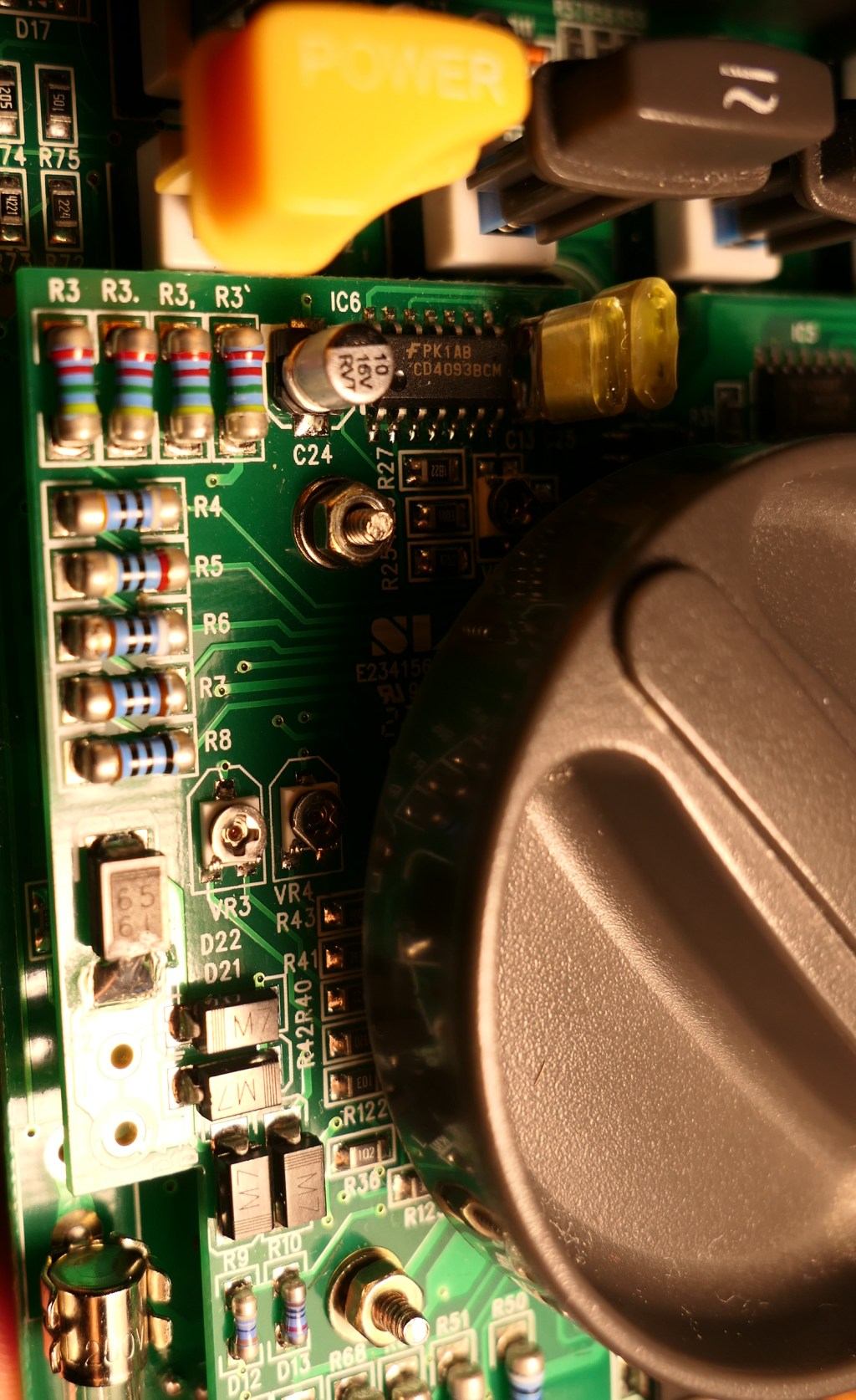

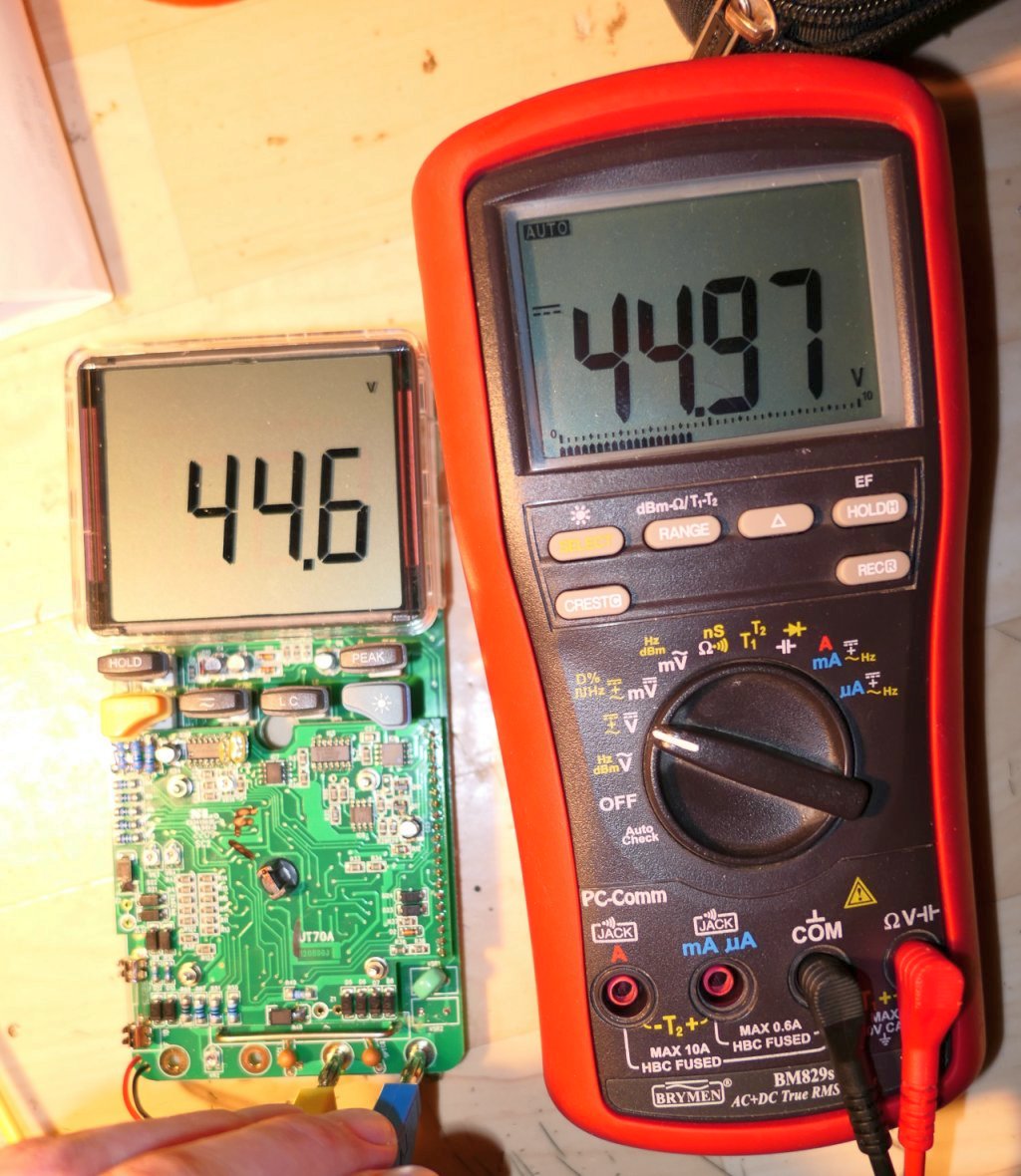

Odpor R3=9MOhm tvořený 4×2,25MOhm byl skutečně nějak vadný, především při vyšším napětí aspoň 40V. Nahradil jsem ho 3×3MOhm a už to funguje o dost lépe. Ještě to snad zkusím zkalibrovat d3bilním SMD trimrem...

[PavelFF]

Teď bude každý odpor napěťově namáhaný o 33% vyšším napětím. Tak neměř příliš velké napětí. Tyhle přesné odpory na to nemusí být dimenzované.

[Kremik]

Ty "vadné" rezistory asi nebudou vadné všechny, ne? Nahradil bych jen ten vadný. Nebo šlo o svod někde na desce.
Každopádně "divné" vady jsou zajímavé, takže bych ty rezistory před vyhozením alespoň prozkoumal.

[MiraSt]

Mám ho taky už dobrých dvacel let a ...klep, klep.. funguje na jedničku. I kondy měří dobře. Akorát moc nefunguje zapínací tlačítko. Musím ho zprudka pustit aby fungovala aretace v zapnutým stavu. Nemám ho ve futrálu bo to nešlo z toho dostat.

[Hydrawerk]

PavelFF

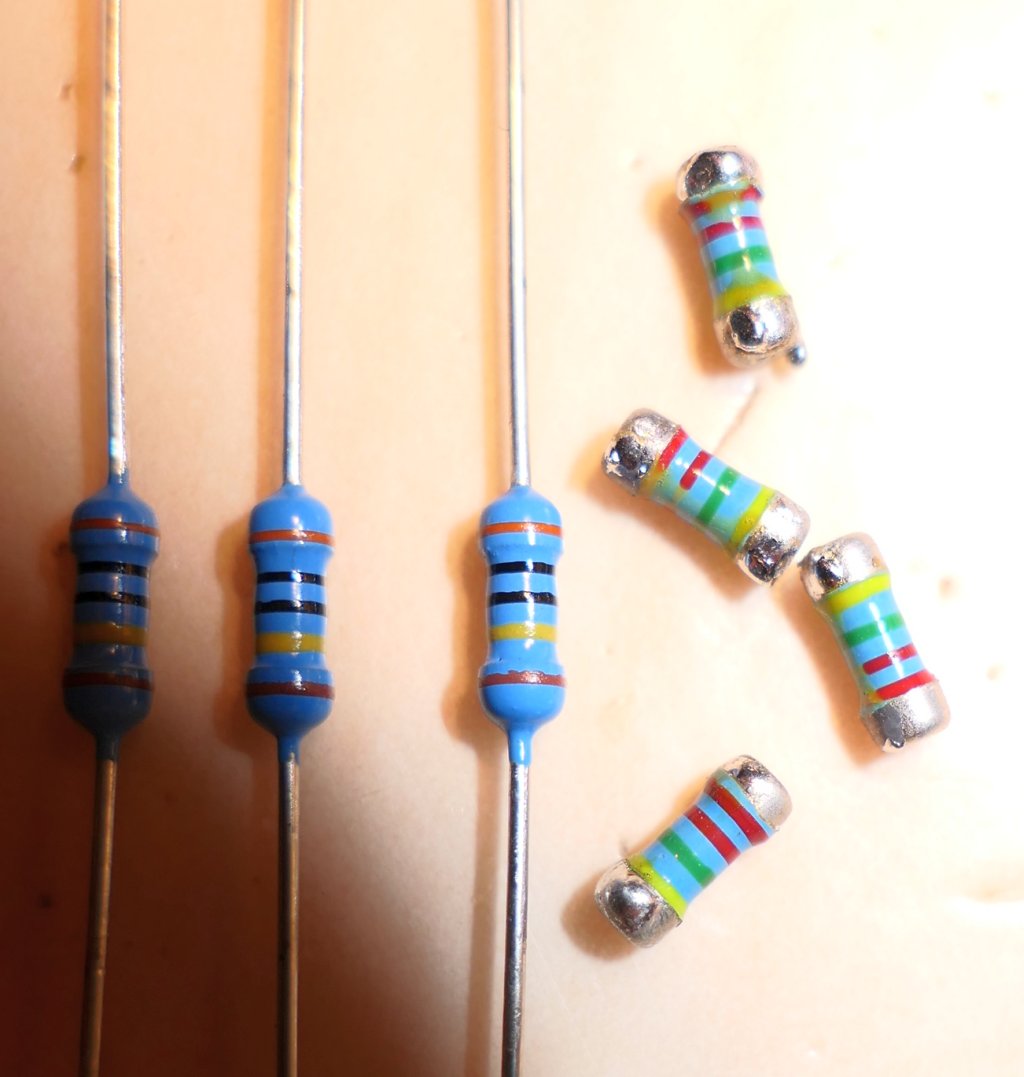

Zapájel jsem tam tyhle. https://www.gme.cz/v/1494131/gym-cym-rm ... y-rezistor
https://img.gme.cz/files/eshop_data/esh ... -156.1.pdf
Tři v sérii by měly vydržet 3×350=1050V
Samozřejmě DPS je nevhodně navržená, 1000V bych to netrápil.

[Hydrawerk]

Kremik
Bohužel, neumím sehnat rezistor MELF 2,25MOhm.
