Zapojení pohonu brány H30 Roger

Zpráva

Jochla · #16 Příspěvek od **Jochla** » 19 bře 2012, 20:40

Tak panove problem vyresen. Pan po telefonu rikal, ze vetsinou je problem ve fotobunkach. A byl. V jednotce byli zapojeny dobre ale mezi sebou byli spatne propojeny a tim padem to zlobilo. Mel jsem si vsimnout ze ani na display nesvitil segment pro bunky. Psal jsem ze jsem zkousel i bez bunek, ale v menu jsem je zapomel zakazat, tak asi tak. I tak ale diky za rady ;-)

patentno · #17 Příspěvek od **patentno** » 27 dub 2012, 21:40

Dobry den.Taky jsem zakoupil ten samej motor a dela ten samej problem.Skousel jsem us prepojovat senzory a taky je vypnout a porad nic.Motor se nehne.Muzete mi poradit jak presne jste to vyresil?. dekui

Jochla · #18 Příspěvek od **Jochla** » 27 dub 2012, 22:39

Ty cidla uplne odpojte a kdyztak je i zakazte. Je to myslim pod cislem 50,51 a 53,54 - nastavte na nulu. V pravo v te velke svorkovnici kam zapojujete cidla vsechno odpojte, muzete tam nechat jen antenu a je dulezity propojit STOP. Je to myslim od spodu 8 propojte s 10.
Az pojede brana tak muzete experimentovat s cidlama. Takhle mi to fungovalo ;-)

Klidne zas napiste.

patentno · #19 Příspěvek od **patentno** » 28 dub 2012, 09:10

MOc dekuji.Funguje to.Chci se zeptat kdyz budu tedkom experimentovat s cidlama ma zustat propojeni STOP.Dekuji.

Jochla · #20 Příspěvek od **Jochla** » 28 dub 2012, 09:52

Ta stopka musi byt porad propojena, nebo to napojte na vypinac a treba kdyz tu branu budete chtit jakoze zablokovat, tak ten vypinac vypnete a brana nejde ovladat. Myslim ze se to napojuje i na domovni alarm, ze kdyz zajistite cely dum, tak tymto se zablokuje i brana.

MarinOpy · #21 Příspěvek od **MarinOpy** » 28 dub 2012, 18:37

Chci se zeptat,vše mi funguje,jenom maják nebliká :roll:

,nevíte co stím :roll:

Jochla · #22 Příspěvek od **Jochla** » 28 dub 2012, 19:21

Pozor na zapojení výstražné lampy a osvětlení vchodu/vjezdu – jedná se o beznapěťový kontakt (obr. 3)
Záleží ale co máte za maják. Pokud je na 230V, tak ho musíte propojit s napájením 230V.

MarinOpy · #23 Příspěvek od **MarinOpy** » 28 dub 2012, 20:26

Napajení mám 230v do majaku podle obr.3(zapojil jsem jenom fazi)do levé zděře majáku,zatím bez výsledku,nevím jestli se má něco propojit

patentno · #24 Příspěvek od **patentno** » 28 dub 2012, 21:17

Taky mam problem stim majakem.Nevim co stim. ale jinak vse de v poradku

Jochla · #25 Příspěvek od **Jochla** » 28 dub 2012, 21:54

Zapojil ste fazi do leve zdere majaku (konektor pro majak) a majak se zapoji:
jeden kabl do prave zdere majaku (konektor pro majak) a druhej kabl do N do privodu.
Tak jak je to na obr. 3 :wink:

MarinOpy · #26 Příspěvek od **MarinOpy** » 29 dub 2012, 12:02

Když to zapojím tak jak píšte,tak mi maják pořád blika(i když ja brána v klidu)

,a musím odpojit zem,protože mi to při aktivaci brány vyhodí ochranu,tak jem dal uzemnění jenom na motor :roll:

Jochla · #27 Příspěvek od **Jochla** » 29 dub 2012, 13:08

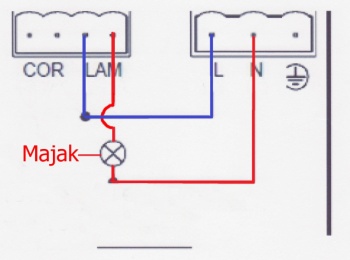

Takhle to mate zapojene?

MarinOpy · #28 Příspěvek od **MarinOpy** » 29 dub 2012, 13:41

podle schéma,maják žadná reakce :idea:

patentno · #29 Příspěvek od **patentno** » 30 dub 2012, 21:10

Dobry vecer. moc vam dekuji za rady.Ja jsem to zapojil podle toho schematu a majacek funguje v pohode.Jeste jednou dekuji.

dandys · #30 Příspěvek od **dandys** » 05 zář 2012, 13:37

Mám úplně stejné problémy. Můžete poradit jak jste je vyřešil. Díky
