Tester vodivosti - pípák

Zpráva

frpr666 · #16 Příspěvek od **frpr666** » 02 lis 2015, 22:24

@ http://robodoupe.cz/2015/zkousec-vodivosti/#more-7959
Tohle zapojení je vynikající, protože mezi hroty je jen pár milivoltů.
Můžeš prozvoňovat osazené DPS, dokonce i pod napětím.
Sám mám podobnou zkoušečku. Plus je zvuková indikace a timer, který i malý impuls prodlouží např. na min. 0.5s
Podobné provedení najdeš tady nebo i tady:
http://pandatron.cz/?128&slusmetr
http://www.hw.cz/teorie-a-praxe/konstrukce/zkousecka-vodivosti-s-malym-napetim.html

BOBOBO · #17 Příspěvek od **BOBOBO** » 03 lis 2015, 05:59

Proběhni zdejší sklad . Dával jsem to sem před lety . Je to i s poťákem , který si ocejchuješ od 0,1 do 33Ω . Pro každou dílnu jsem si jeden kousek vyrobil . Krásně se s tím testují i přechoďáky u kontaktů relé . Vyšlo to kdysi v amáru . Tehdá se sem i vložila ta vlastnost LM 358 pracovat od nuly . Mne vytrestalo použití 1458ček . Dle toho LMka to snad dohledáš .

beny66ka · #18 Příspěvek od **beny66ka** » 03 lis 2015, 12:23

Tak jsem to našel.

http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&t=35458&postdays=0&postorder=asc&highlight=%9Alusmetr&start=15

Zkusím si to zbastlit a uvidíme.

TAKJAN · #19 Příspěvek od **TAKJAN** » 03 lis 2015, 12:55

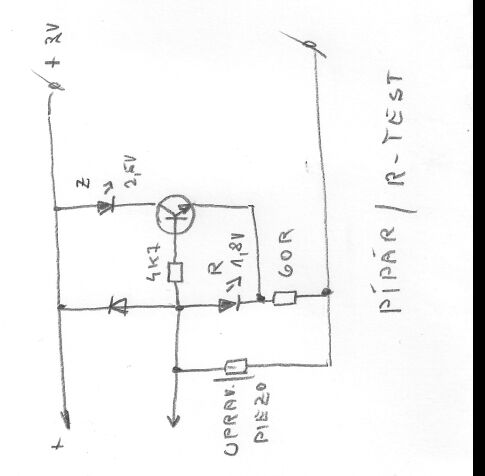

Takhle to mám

ZVUK2000 · #20 Příspěvek od **ZVUK2000** » 03 lis 2015, 13:19

TAKJAN píše:Takhle to mám

Měl jsem něco podobného bez bzučáku.
Při dokonalém zkratu svítila červená LED, při svodu do cca 500Ω obě diody. A od odporu cca 1kΩ žlutá LED. Jen bázový odpor byl myslím strašně malý. Jen 4,7 Ω a ne 4,7kΩ

TAKJAN · #21 Příspěvek od **TAKJAN** » 03 lis 2015, 16:52

Fakt 4k7. A pozná to fakt čistý zkrat, od pár ohmů už začíná svítit žlutá.

pauls · #22 Příspěvek od **pauls** » 04 lis 2015, 20:34

V amatérském rádiu A4/90 najdeš na str. 148 tři zapojení jednoduchého tónového generátoru. Třeba by se Ti to hodilo.

beny66ka · #23 Příspěvek od **beny66ka** » 05 lis 2015, 10:08

BOBOBO + všichni ostatní

Tak jsem si to zbastlil zatím na zapojovací destičce a funguje to perfektně. Měřící proud cca. 2 mA, měřící napěti 0,02V . Ve finále tam asi nedám potenciometr (riziko že se mi při manipulaci nechtě pootočí a já si nevšimnu), ale dám tam nějaké rezistory natvrdo a budu přepínat úroveň při jakém odporu začne pískat přepínačem skokově - DIP switchi nebo podobně.

Akorát jsem musel udělat změnu hodnot součástek u komparátoru. Nevím, prostě ty napětí pro správnou komparaci to chtělo doladit.

R7= 39k
R6= 3k3

DÍKY VŠEM.

sr71 · #24 Příspěvek od **sr71** » 17 dub 2026, 14:43

lesana87 píše:Na rok si nevzpomenu, ale já to mám zapojené takto (SPK je 32Ω pískáček).

Postavil jsem si tu druhou verzi z tohoto odkazu https://www.belza.cz/simple/pisk.htm ale je mi divný že i při rozpojených hrotech se ozývá z pieza "klapání". Ty konkrétní diody (FDH333, BAT46), které jsou na schématu od Lesany mají nějaký důvod? A ten C2 navíc, v zapojení od Belzy je proč?

lesana87 · #25 Příspěvek od **lesana87** » 17 dub 2026, 19:35

lesana87 píše:Svodový proud D2 způsobuje občasné lupance, proto tam mám FDH333, s ní to lupne tak 2 za den.

FDH333 má velmi malý závěrný proud. D1 je Schottky kvůli malému úbytku, aby zbytečně nezmenšovala měřicí rozsah.
