Arduino - rušení elektromotorem.

Zpráva

TomasN · #16 Příspěvek od **TomasN** » 25 dub 2016, 21:10

Program je otestovaný a funkční v laboratorních podmínkách - tzn. napájen z baterie a bez připojení silových částí...Takový střelec nejsem, abych to napsal a hned to nabastlil...

termit256 · #17 Příspěvek od **termit256** » 25 dub 2016, 21:23

No prave, na stole funguje vsechno :-)

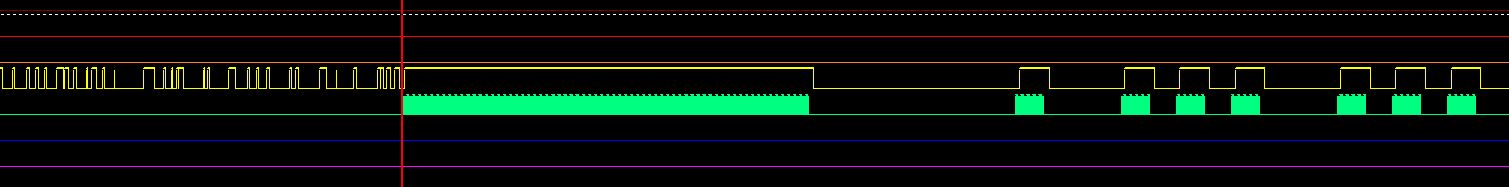

Soused se uci taky programovat, pred casem resil dalkove ovladani. Ocekaval ze tam pujde neco jako na prave strane strane obrazku (zluty prubeh) a hezky softwarove rozpozna vysilani. Ve skutecnosti se neustale prijima to co je na leve strane, s cimz nepocital a software to patricne vyvadelo z miry.

Osobne bych ale udelal nejprve poradne HW a pak uvidis.

TomasN · #18 Příspěvek od **TomasN** » 25 dub 2016, 21:25

jj, s tím souhlasím...

termit256 · #19 Příspěvek od **termit256** » 25 dub 2016, 21:30

Pocti tohle http://www.semach.cz/pdf/metodika.pdf
Je tam pekne povidani o navrhu DPS.

TomasN · #20 Příspěvek od **TomasN** » 26 dub 2016, 06:28

Paráda, mrknu na to. Díky

TomasN · #21 Příspěvek od **TomasN** » 26 dub 2016, 11:01

Udělám to asi komplet včetně zdroje.
Je rozumné dát transformátor (celou zdrojovou část) přímo na PCB nebo navrhnout zdroj zvlášť a řídící část zvlášť?

termit256 · #22 Příspěvek od **termit256** » 26 dub 2016, 11:43

Pokud to udelas dobre, ja to celkem jedno, ale v tvem pripade bych to dal zvlast. Zvazil bych pouziti hotoveho sitoveho adapteru. Dej na jednu desku radeji i displej, tlacitka, potenciometry... Proste vsechno krome zdroje. To trafo by ti tam stejne vyskove vadilo.

frpr666 · #23 Příspěvek od **frpr666** » 26 dub 2016, 19:33

Než začneš navrhovat vlastní DPS a analyzovat software, napdá mě ještě toto:
Napájej celé řízení z baterie, strč to celé do nějaké bedny a obal alobalem.
Pokud bude zařízení fungovat OK, pak můžeš postupně snižovat tuto provizorní "ochranu" a sledovat, kdy to zase začne rušit...

termit256 · #24 Příspěvek od **termit256** » 26 dub 2016, 19:49

No, to ti pekne podekuje az pri nahodnem zapnuti nejakeho motoru v okoli odepise vsechen material v te susarne :-)

TomasN · #25 Příspěvek od **TomasN** » 26 dub 2016, 19:53

On tam je ještě jeden problém a to výstup, který mám řešen přes modul s relátkami. Bohužel soudruzi v Číně to posrali a i když jsou tam optočleny, je zařízení rušeno silovým připojením, které spíná...Teď jsem dostal SSR, tak to otestuju s tím...

frpr666 · #26 Příspěvek od **frpr666** » 26 dub 2016, 20:05

Chceme fotky! Lidi milují obrázky

TomasN · #27 Příspěvek od **TomasN** » 26 dub 2016, 20:24

Jaký fotky? Vždyť jsou výše ve vláknu. CHybí tam akorát ten přiblblej relé modul...

TomasN · #28 Příspěvek od **TomasN** » 27 dub 2016, 11:35

Můžu SSR relé připojit přímo k CPU? Tzn. signál z pinu + GND?
Nebo zapojit dle obrázku: http://blog.ok1cdj.com/2012/05/univerza ... y2313.html
Pro upřesnění je to Fotek SSR-25 DA.

TomasN · #29 Příspěvek od **TomasN** » 30 dub 2016, 15:48

Tak jsem to zapojil přes ten tranzistor a zařízení jede jak má....
To je jen info pro ostatní, co by něco chtěli podnikat s Arduinem a spínat velké odběry...

frpr666 · #30 Příspěvek od **frpr666** » 14 kvě 2016, 20:40

Rozumím tomu správně, že jsi relátka nahradil tranzistorem a SSR a zařízení ti už nezpůsobuje poruchy Arduina?
