Tesla NZK 160 - přesunuto

[elektrosvit]

Vyzkoušej, jestli není přerušeno vinutí vybavovacího elektromagnetu. Kotva a navazující páky se musí lehce pohybovat.

[petrfav]

Děkuji za tip, ale ono nejde na něj žádné napětí. Chyba je hned někde na začátku. U tranzistoru BC 184 je napětí UBE 4,3V v režimu Play a 1,4 V při zastavení unašeče. Přitom spínací napět UBE tranzistoru dle Datasheet je 0,5 - 0,7 V. Ve schématu napěťové poměry bohužel nejsou, takže nevím, kolik tam má být. Ta napětí se mi zdají asi vyšší než by měly. Tak nevím.

[EKKAR]

Na zkoušku vyzkratuj mezi sebou C a E toho trandu, jestli elektromagnet zareaguje. Pokud ano, je tranzistor s velkou pravděpodobností v řiti ...

[petrfav]

Tak bohužel při vyzkratování to nedělá nic. Žádná reakce, motor běží.

[elektrosvit]

A u kterého tranzistoru jsi ty elektrody zkratoval? Za normálního provozu je T203 otevřen a T205 uzavřen. Magnet nepracuje. Po zastavení unášeče dojde k uzavření T203 a sepnutí T205 a magnet přitáhne kotvu. Zároveň se sepne T204 a vybije kondík C205 přes odpor R216. Pokud magnet nedokáže kotvu přitáhnout, obvod jej cyklicky spíná, dokud se to nepodaří.

Motor s tím nemá nic společného, zastaví se až po rozpojení příslušného pérového svazku po zrušení zařazené funkce.

Takže pokud jsi zkratoval C-E u T203, nic by se stát nemělo. Pokud u T205, magnet by měl sepnout.

[petrfav]

Ano, zkratoval jsem T203. Zkusím T205 a dám vědět. Děkuji.

[elektrosvit]

Lepší než zkratovat C-E u T205 je vypájet T204. T205 je pak sepnut přes R215 a D207 hned po zařazení funkce. Zároveň se tím ověří jeho funkčnost. Ve schématu na předchozí straně je chyba: pravý vývod z přepínače pod unášečem nemá být připojen na bázi T204, ale k hornímu konci odporu R213 (spoj R213, R216 a C205). V dokumentaci k SM-1 i k Unisonu to tak je.

[petrfav]

Děkuji, zkusím se podívat na reálné zapojení a porovnat.

[petrfav]

Tak jsem se k tomu konečně dostal. Ve schématu je skutečně výše popsaná chyba. Nakonec jsem vrátil zpět původní tranzistor T204 /BC250/ a změřil napětí na výstupu pro vypínač. Po zastavení se tam objevuje 5,5 V - 0. Nevím, jaké tam má správně být, ale vypadá to, že obvod skutečně funguje a jak nevypne tak cyklicky spíná a rozpíná, jak popsal výše elektrosvit. Tím se dostávám k multifunkčnímu přepínači, který ovšem zatím nevím, jak vyjmout. Taky nevím, jestli úkolem vypínání je odpojit motor, nebo nějak mechanicky odaretovat tlačítko. Děkuji všem za pomoc.

[petrfav]

Tak vypínání již funguje. Našel jsem konečně vybavovací elektromagnet. Páka, která vypíná, byla celá zatuhlá, dalo dost práce ji rozchodit, ale vyplatilo se.
Takže to byla pouze mechanická závada.
Děkuji všem /především elektrosvitovi/ za příspěvky a za pomoc.

[Misak]

Zdravím, pro známého, z nostalgie zkouším rozchodit NZK 160.
Gramo je již funkční. Bohužel problém je s kazeťákem. Motor se točí velice pomalu, na motor jde 4,5V. Jeden kanál nehraje. Mechaniku jsem vyčistil a promazal, bylo to dost zatuhlé nějakou starou vazelínou. V mechanice zřejmě chybí podložka se segrovkou na zajištění plechu posuvu hlav. Našel jsem několik schémat, bohužel žádné neodpovídá tomuto stroji. Přikládám foto a prosím, zda někdo nemá servisní manuál. Případně neporadil, jak postupovat dál. Děkuji.
Nejdou mi tam vložit fotky, má jen 200kB

[Misak]

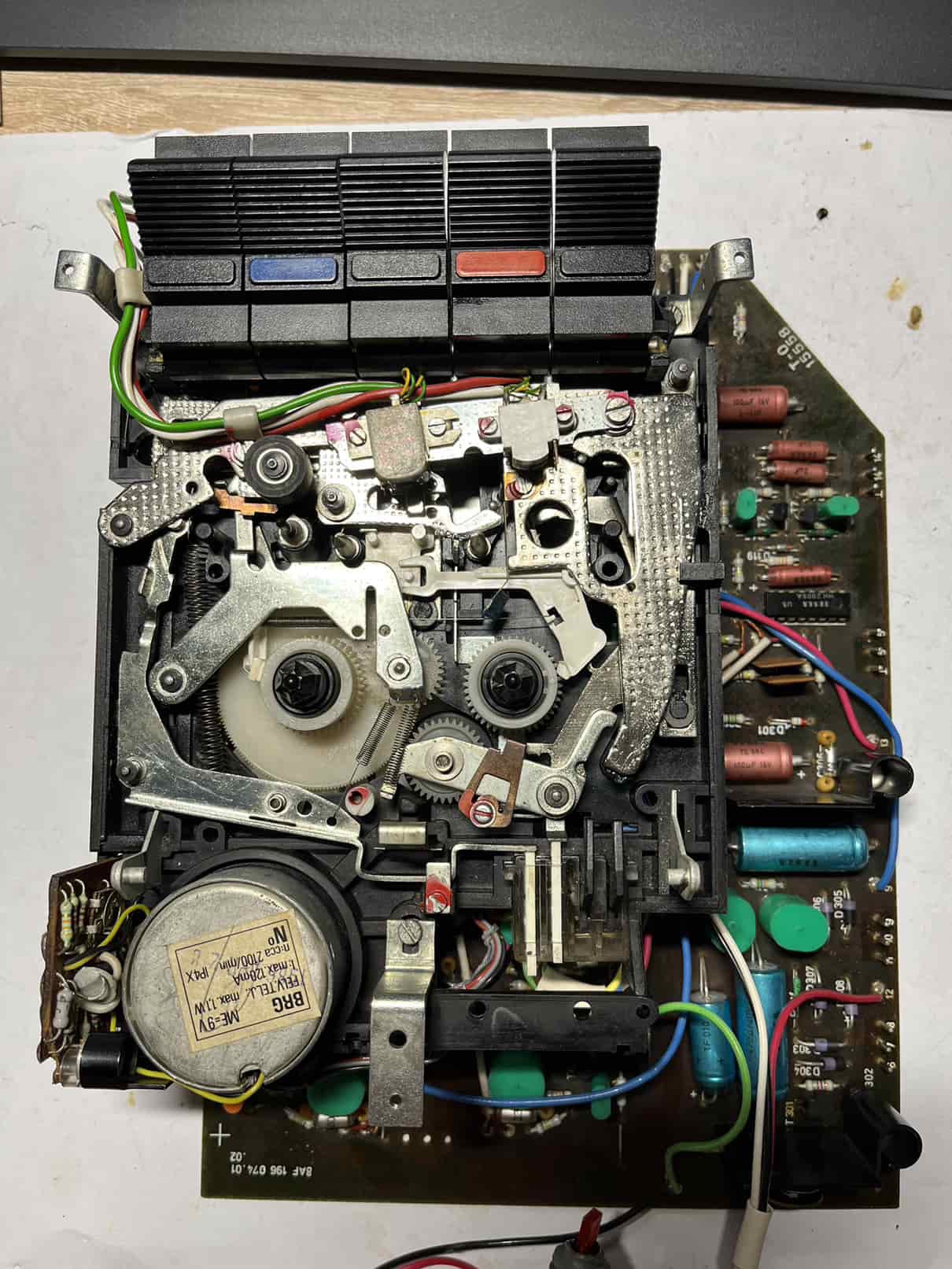

Foto1

[Misak]

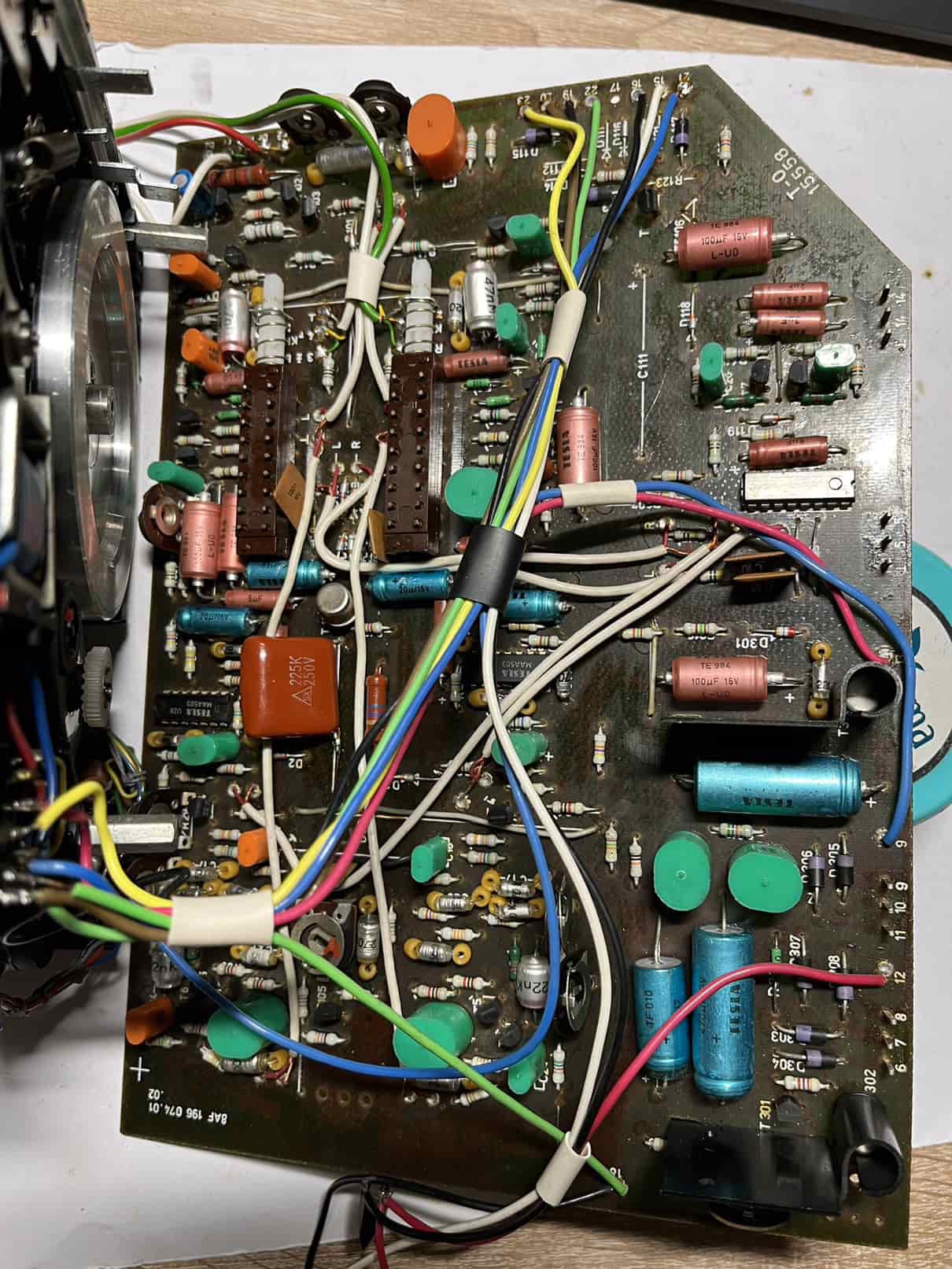

Foto2

[Misak]

Zdravim, nejvíce to odpovídá schématu z mg pro NZK 150 s tím, že nejsou osazené: C111, T106, R121, D111. Bohužel ve schématu nejsou uvedeny body s napětím, tak se nemám čeho chytit. Prosím může někdo poradit.
Děkuji. M.

[Hill]

Ten kazeťák existoval ve dvou variantách - jedna měla korekce s MAA503, automatika s KF521 byla zvlášť, druhá používala endérácký šváb A202D a automatiku v něm.
Jen už nepamatuji, která verze byla v NZK150, a která v NZK160.
Když jeden kanál hraje, porovnej napětí s odpovídajícími uzly toho nehrajícího.
