stupnica pre MP80

Zpráva

kutilmil · #16 Příspěvek od **kutilmil** » 18 čer 2020, 22:20

Ja viem nakreslit akukolvek stupnicu v Solid edge.

Habesan · #17 Příspěvek od **Habesan** » 18 čer 2020, 22:22

samec píše:len ja nemám toľko peňazí, aby som si ho kúpil, ani toľko času, aby som sa v ňom aspoň zorientoval.

josek · #18 Příspěvek od **josek** » 19 čer 2020, 10:23

samec píše:Rozmer meraku je 8cm x 8cm,...

Najviac času som strávil meraním pôvodnej stupnice.

Načo meriaš keď máš skener?
Keby si hodil ten scan hneď do prvého príspevku, hneď v ten deň si mohol mať naspäť obrázok novej stupnice ako som sa ti ponúkol.

Stupnice kreslím v CorellDraw. Podkladám si mierne upravenú bitmapu pod vrstvu vektorového obrazu, ktorý mám podľa zložitosti asi od 10minút do hodiny hotový a prevedený do pdf.

Preto považujem za základ skenovanie akejkoľvek stupnice alebo panela, ktorý sa, samozrejme musí do skenera vojsť.

samec · #19 Příspěvek od **samec** » 19 čer 2020, 11:10

Lenže stred je mimo ten plech, takže sa zo skenu dá len odhadnúť, k tomu deformácie skenera... Nechcel som sprzniť relatívne kvalitný prístroj vyosenou stupnicou.

#20 Příspěvek od **masar** » 19 čer 2020, 11:53

Ten se neodhaduje, ale vypočítá. Případně se na podklad ručně "doladí" kružnice... :wink:

josek · #21 Příspěvek od **josek** » 19 čer 2020, 11:55

Keď zanedbáme deformáciu dobrého skenera paralaxou (rozlíšenie 600dpi, ale postačuje aj 300), ostatné je len vecou praxe používateľa konkrétneho vektorového programu.

Za niekoľko rokov som vyskúšal rôzne metódy ale toto mi príde ako spoľahlivé riešenie. Konečný výsledok je určite s maximálnou chybou niekoľkých desatín mm.

samec · #22 Příspěvek od **samec** » 22 čer 2020, 20:28

Vie niekto, aký font používala Metra na stupnice?

samec · #23 Příspěvek od **samec** » 16 črc 2020, 09:16

A čo s tými značkami, mám ich zmeniť, alebo zachovať, keď z toho bude ampérmeter pre striedavý prúd?

Ak tam dám dvojcetný usmerňovač, tak to bude merať efektívnu hodnotu, že? Alebo strednú? Už som z tých internetocv trochu zmagorený.

To už by som tam mohol dať značku magnetoelektrického systému s usmerňovačom? Či usmerňovač na svorách zvonku prístroja sa už neráta?

#24 Příspěvek od **masar** » 16 črc 2020, 09:28

Značky se týkají samotného měřidla, nikoliv celého přístroje. Magnetoelektrický systém měří střední hodnotu proudu. :wink:

josek · #25 Příspěvek od **josek** » 17 črc 2020, 12:04

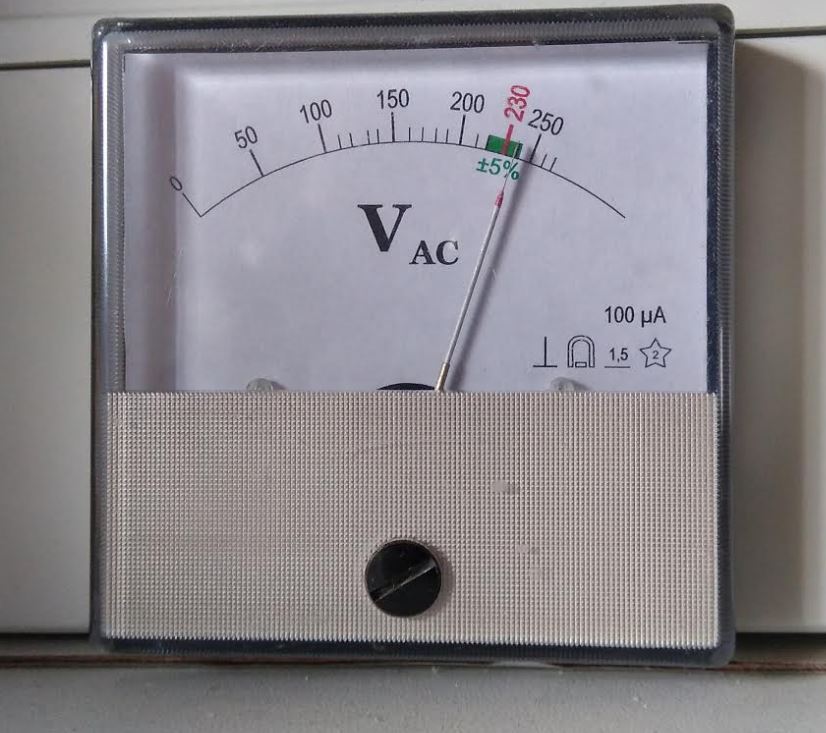

Podľa mňa by to malo vyzerať nejako takto (samozrejme že nie so stupnicou k oddeľovaciemu trafu ako som robil ja).
Je to tiež MP80, tie všelijaké škvrny, tiene a odlesky sú vinou fotenia na prístroji.

josek · #26 Příspěvek od **josek** » 17 črc 2020, 16:37

samec píše:Vie niekto, aký font používala Metra na stupnice?

Pravdepodobne Arial Narrow

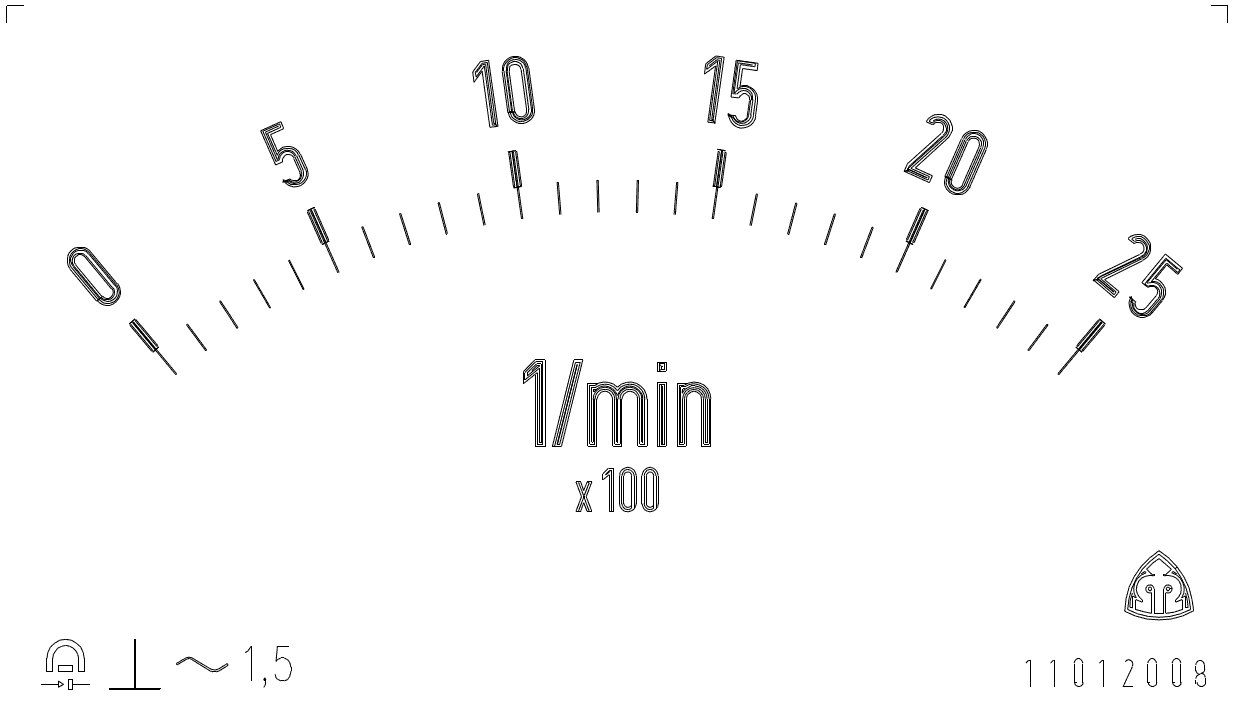

#27 Příspěvek od **masar** » 17 črc 2020, 17:34

Arial určitě ne. Spíše se podobá fontům z rodiny "Bahnschrift (víceméně) Condensed" :wink:

josek · #28 Příspěvek od **josek** » 17 črc 2020, 20:52

No ja som ho podľa scanu v podkladovej vrstve nahradil uvedeným Arialom, na 90% sa vizuálne prekrývali. A to som robil úpravy stupníc na desiatkach prístrojov.

Či ich používala Metra pod týmto názvom, za to naozaj neručím. nakoniec v priebehu mnohoročnej výroby a výmeny personálu sa mohol font x-krát zmeniť, aj keď komunisti mali na všetko normu

#29 Příspěvek od **masar** » 17 črc 2020, 22:23

Ten Arial nemá rovné "0", které jsou u Metry typické. Zkus ho porovnat se zmíněným Bahnschriftem.
:wink:

samec · #30 Příspěvek od **samec** » 18 črc 2020, 10:58

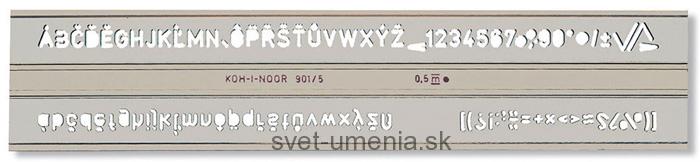

Najskôr to v tej dobe písali asi cez šablonu na výkres a potom sa to zmenšovalo fotocestou na rozmer stupnice. Ale aj tie šablony majú všelijaký tvar písma. Neviem, či je to dané normou, alebo nejakým módnym trendom.
Obrázek
