VF zosilovač

[Alino]

Ok ďakujem za vysvetlenie.No takže v nedelu mám konečne volno tak budem podla rád čo som tu dostal pomaly osádzať dosku zosilnovača.Uvidíme čo s toho bude.Ešte otázka, tam sa trimrom nastavuje predpetie.Kam zapojiť hroty meráku pri nastavovaní?

[Alino]

Tak som zložil ten zosilnovač.Po vašich radách a po preštudovaní na internete okolo toho.V podstate to išlo jak tak.Ako na prvý raz.Po kompletnom zložení som sa pravdu poviem bál pripojiť to na TRX.Tak som skúšal pripojiť napetie 12V,Odber bol 0mA.Tak som bol zvedavý či aspon prepína relé.Skratoval som kontakty PTT na doske.Relé cvaklo a odber skočil na 290mA.Vypol som to.No a to je všetko čo to spravilo.Asi som to odpísal lebo relé už necvaklo a odber bol 0mA.No a nenastavil som predpetie 2,7V na to som zabudol.Aj tak mi nedošla odpoved ako to mám nastaviť.Kde dať hroty a merať.Takže toto je moja prvá skúsenosť zo stavbou VF PA.Asi bude lepšie zohnať hotový továrenský.No i tak dakujem všetkým ktorí sa mi snažili pomôcť.

[mi-ro]

To jako že ti nyní už nesepne po zkratování PTT pinů relé? Pokud ne tak jsi mohl nějakým záhadným způsoben odpálit tranzistor Q1. To snad vyměříš, ne kam ti jde až napájení? A BIAS 2,7V (předpětí pro FETy) nastavavíš a změříš na odporu R3 nebo kondu C3. PS 290mA je na cívku relé až dost. Neměl jsi trimr biasu při zapnutí v "horní" poloze? Pokud jo, zřejmě máš po FETech. Ale i tak by mělo relátko cvaknout. Tak hledej.

[ok1hga]

nebylo by od věci, abys sem dal kloudnou fotku tvého výrobku.
Třeba bude vidět, co jsi udělal blbě.

měl jsi tam připojenou zátěž, když jsi to zapínal ?

[Alino]

Zátaž na výstupe som nemal,ked som nemal zdroj VF signálu.Trimer bol otočený sak asi na stred nehýbal som s ním.foto dodám až na budúci víkend ked budem mať zasa volno a môžem do dielne.Všetky spoje som kontroloval lupou,žiadne skraty ani studené spoje.Všetky súčiastky sú pripájane tam kde patria.

[ok1hga]

Všetky spoje som kontroloval lupou,žiadne skraty ani studené spoje.Všetky súčiastky sú pripájane tam kde patria.

tak to musí fungovat !
tohle zapojení je tak jednoduchý, že to musí fungovat hned napoprvé.
bez předpětí to funguje v Céčku a předpětím to dostaneš do lineárního režimu.
A zapojovat to na napájení bez vhodné zátěže je hazard.
Tak se za týden zase ozvi a dej sem fotku tvého provedení zesilovače.

[Alino]

Tak som skúšal merať prečo to nespína pri stlačení PTT.Na báze tranzistoru 2,3V emitor 13,7V kolektor 0V pri zopnutom PTT. Na 7805 0V tak som skusmo premostil emitor a kolektor tranzistoru.Či sa na stabilizátore objaví nejaké napetie.Skôr než som stačil priložiť hroty merania 7805 zahorela.Tak neviem,tranzistor je vadný podla mna ale 7805 by mala fungovať aj ked dostane napetie napriamo a nie cez tranzistor.Myslím čo sa týka stabilizácie.

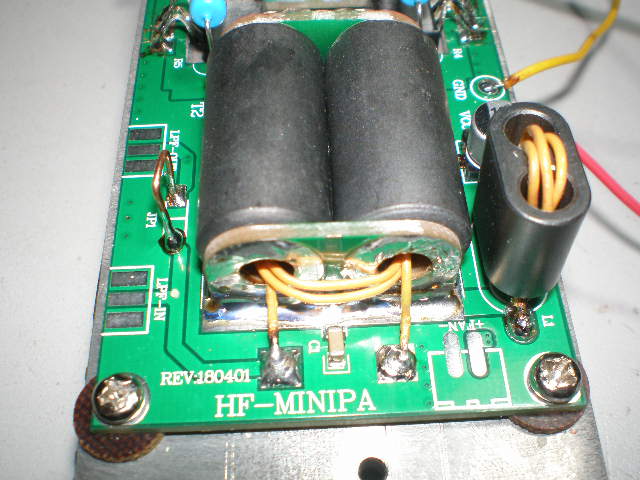

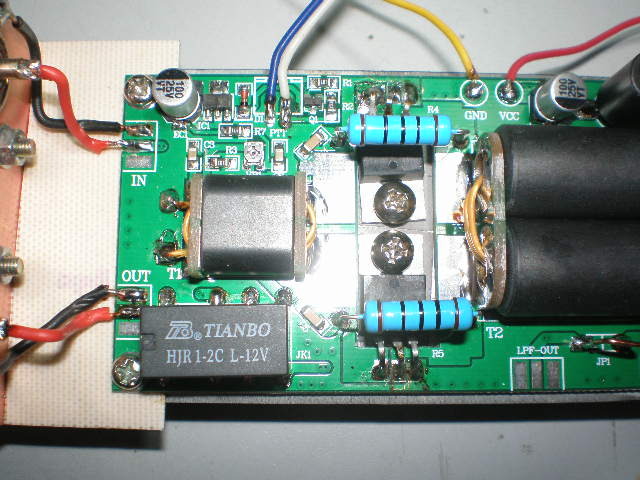

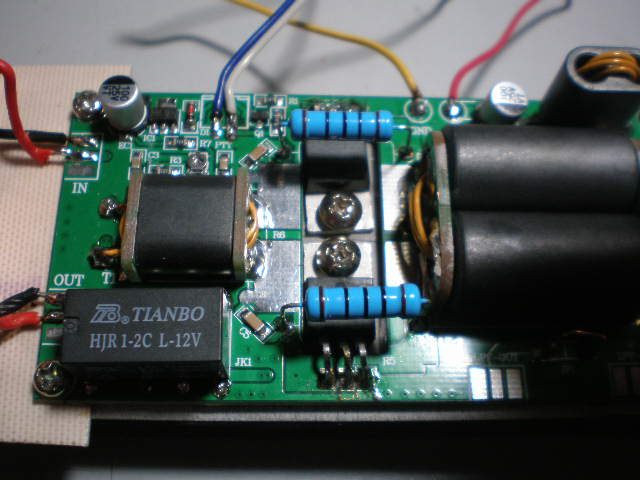

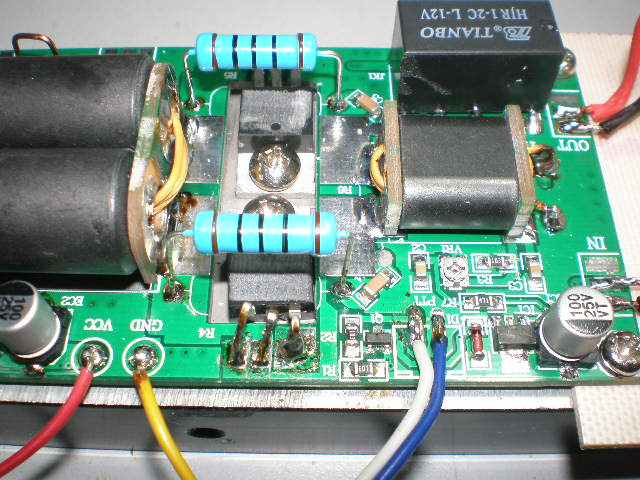

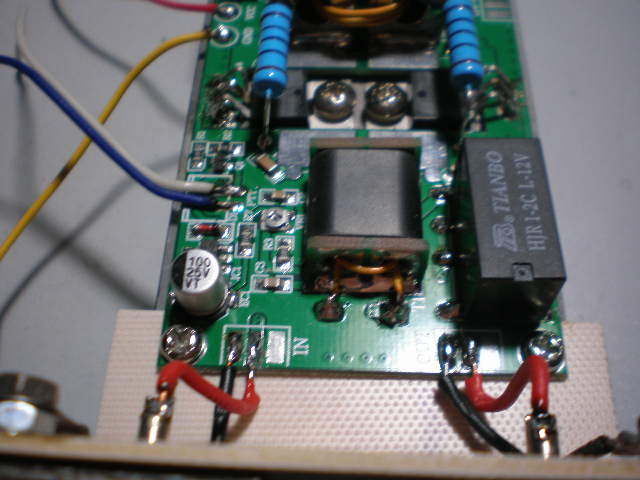

No človek sa učí na vlastných chybách.Pár fotiek ako som to zložil.

[microlan]

Tak si hlavně pamatuj, že bez zátěže to nesmíš ani připojit k napájení, bez ohledu na to jestli to něčím budíš nebo ne.

[ok1hga]

Na 7805 0V tak som skusmo premostil emitor a kolektor tranzistoru.Či sa na stabilizátore objaví nejaké napetie.Skôr než som stačil priložiť hroty merania 7805 zahorela.Tak neviem,tranzistor je vadný podla mna ale 7805 by mala fungovať aj ked dostane napetie napriamo a nie cez tranzistor.Myslím čo sa týka stabilizácie

něco jsi zaletoval úplně blbě, na tomhle zapojení se snad nic pokazit nedá . . .
ty jsi dokázal, že dá . . .
slyšel jsi někdy o tom, že se nově složené zapojení napájí přes vhodně nastavenou proudovou pojistku ?
nebo alespoň přes vhodnou žárovku, která se rozsvítí když je tam nějaký problém ?

nějak se mi nezdá zapojení toho stabliku, kontroloval jsi jak má vývody a jestli je to správný typ na tento tišťák ?
některé stábly mají prohozené vývody.

můžeš vyfotit detail tišťáku kolem toho stáblu ?
jaký je to přesně typ stáblíku ?

[Alino]

Ten stabilizátor tam už bol, ja som osadzal iba elektrolyty a tranzistory všetky smd tam už boli. Stabilizátor ma na sebe iba napíš 7805.

[Alino]

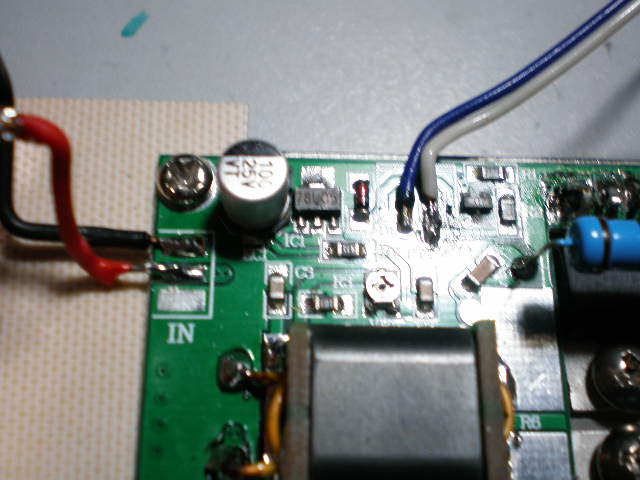

To ok1hga.No ako som predpokladal tak som to pos..l.No na poprvý raz ma to nejak neprekvapilo.Už som objednal druhý PA.(8€)Budem to stavať znovu a najprv než osadím tranzistory zmeriam všetky napetia na stabilizátore.Budem musieť si dať asi viacej záležať.No i tak ti posielam foto toho stabilizátoru nie je to moc ostré,ale snád uvidíš niečo.Ďakujem
