...napadlo mě že C404 by mohl způsobovat že ten obraz není přes celé, kdyź to jde na obrazovku...

Zkus uvažovat logicky:
Když by byl C404 proražený nebo měl svod, bude na něm napětí větší nebo menší než má být? Odpověď: menší. Tohle napětí je na druhé mřížce obrazovky, které se také říká "urychlovací", tzn. čím je Ug2 větší, tím mají elektrony letící ke stínítku větší rychlost a dopadnou tak blíže ke středu obrazovky, než by jinak dopadly, tzn. že obrázek bude menší. A naopak. Totéž platí i o Uvn: Větší Uvn=menší rozměr(+větší jas).
Rozměr obrazu ale především závisí na velikosti magnetického pole vychylovacích cívek a tedy na výkonu KSŘ (Koncový Stupeň Řádkového rozkladu).
Kondenzátor dimenzuj na původní napětí, jinak hrozí jeho proražení (ničemu neublíží, ale nebudeš nic vidět). Při měření Ug2 až na g2 ti bude i multimetr "kecat", protože má Ri= 10MΩ a všimni si, jaký odpor mají rezistory vedoucí ke g2 (R403, R407...). Kontrolní otázka: Co myslíš, že naměříš?

[danhard]

Dost podstatné jsou kondenzátory namáhané proudem koncového HS stupně.
Především ten, co je v serii s vychylovačkami
Černobílé televize jsem opravoval profesionálně od r.1967
Profesionálně znamenalo, že jsem si přestal brát za opravu čokoládu, ale 20Kčs + cenu materiálu (náhradní elektronky).
A tu čokoládu mi stejně dali

[105l]

Podle mě by to napětí za rezistorama bylo moc nízké, nemůžu ho ale asi přesně spočítat, když tam asi nemám proud napsaný

[masar]

Proud g2 obrazovky je velmi malý, kolem 1uA (podle jasu paprsku) a úbytek na R403 (10MΩ) je tedy kolem 10V (Ohmův zákon), tedy nevýznamný. ALE připojením multimetru (Ri=10MΩ) na g2 vznikne odporový dělič 1:1, který sníží napětí Ug2 zhruba na polovinu (při zanedbání dalších odporů v cestě). A to významné je. Pak se ti může zdát, že C404 není namáhán takovým napětím, jakým ve skutečnosti je. Proto si na taková měření dávej pozor.

[105l]

Jo teď už chápu, ten multimetr ovlivní ten obvod
A teda můžu tam na zkoušku nechat ten na 400V, a jestli uslyším že bouchnul nebo nepůjde dlouho obraz vypnu televizor? A jestli jsem pochopil dobře, když budu mít nastavený menší jas, to napětí bude nižší
Taky jsem vyměnil filtrační kondenzátor C426 za 10nF, prý to akorát trochu ovlivní filtrační křivku ale mělo by to fungovat.

A já jsem zapomněl, že tam nemám tu síťovou šňůru...

[105l]

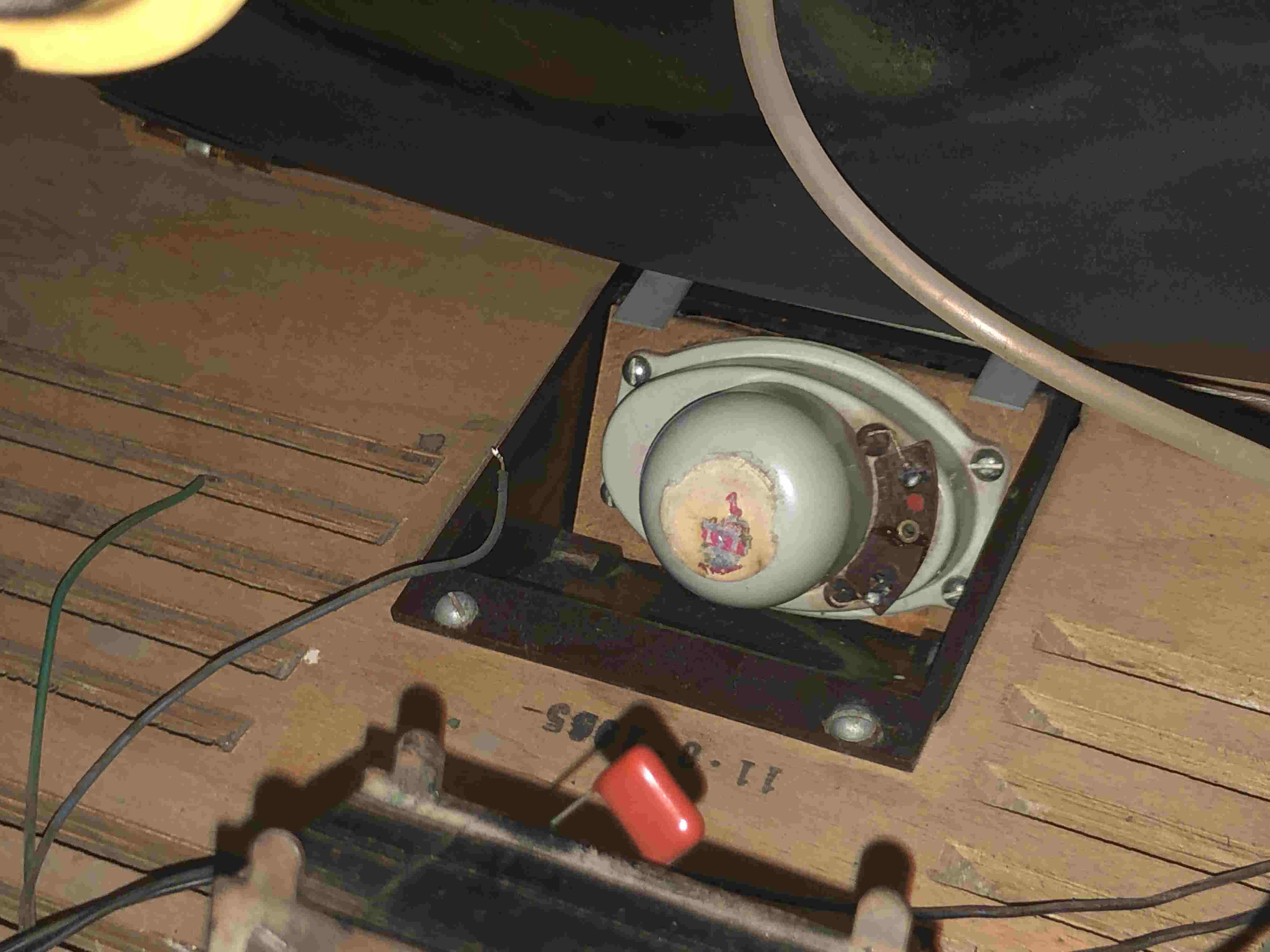

Taky mi odpadly dráty od pravděpodobně druhého reproduktoru

[105l]

Chtěl jsem zapojit tu síťovou šňůru, ale kontakty přepínače se mi nikdy nespojí, nebo to měřím blbě. Možná jsem ho nějak rozbil při spravování pružinky. Předpokládám ale, že to má jít na krajní vývody.

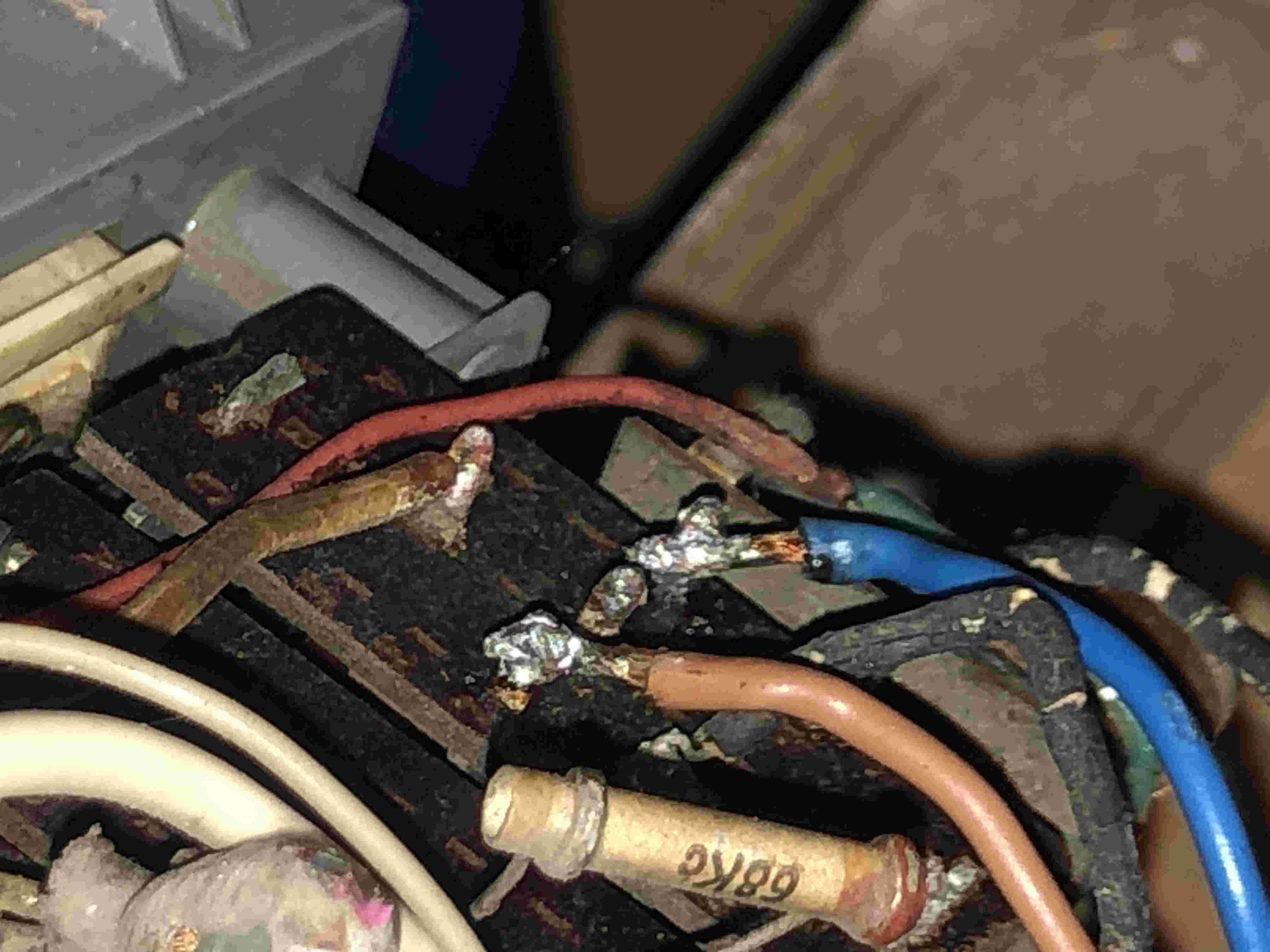

Ty spoje nejsou nejlepší, ale snad to stačí

[masar]

To pájení vypadá nebezpečně. Uvědomuješ si, co by mohl napáchat ten vodič, kdyby upadl? Věnuj tomu péči, vyplatí se.

A jestli jsem pochopil dobře, když budu mít nastavený menší jas, to napětí bude nižší...

Nižší bude ten proud a tedy i úbytek napětí na R403. Ug2 tedy bude jaké? (ale jen o pár voltů).

[105l]

Pevný ten spoj je, já se tam ale musím nahýbat přes okurky či co to je, sundám tu televizi až zítra

[masar]

Okurky za to fakt nemůžou.

[Kremik]

Zteřelá, rozpadající se izolace na sousedních vodičích vypadá o dost hůře.

[105l]

Kabely jsem vyměnil, k čemu je tam ale ten třetí drát co vede z vypínače na plošný spoj? Vypínač je polámaný, tak jsem to spojil pŕímo přes čokoládu, ale nevím co s tím třetím, zatím jsem ho zaizoloval.

[105l]

Televize funguje, jenom budu muset seřídit obraz, že je na šikmo, já bych to nazval synchronizací ale radši neříkám nic...

[105l]

Než jsem to seřídil, odešel náhradní kondenzátor

[105l]

Nevíte někdo, kde je ten měřící bod 37, který se má zkratovat když chci nastavit symetrii srovnávacího obvodu? (snad to by mi mohlo spravit ten obraz) Napadá mě 6. vývod E10.
