termit256 · #286 Příspěvek od **termit256** » 28 srp 2014, 08:43

Je v te verzi 7 vubec nejaka zajimava novinka?
Pokud jsem se dival je tam jen jakasi změna v autorouteru coz je celkem k nicemu a par hlouposti pro tymovou praci.

#287 Příspěvek od **FHonza** » 28 srp 2014, 12:52

Všechny změny jsou popsané tady. Musim říct že mě především odradil nový vzhled GUI. Autorouter dává o poznání lepší výsledky, hlavně TopRouter, ale to stejně prakticky nepoužívám.

Le_Ze · #288 Příspěvek od **Le_Ze** » 16 zář 2014, 07:42

Kluci, problém který mně už dlouho otravuje.
Jak zjistím info (properties) nějaké součástky?
Když je sama tak kliknu pravým na ní a vyberu properties.
Pokud ji však mam jíž pospojovanou s ostatníma, tudíž jsou nad ni jíž další vrstvy, je problém toto info zjistí.
Vždy se mi vybere spíš nějaká cara (vrstva nad ní), než součástka.

#289 Příspěvek od **FHonza** » 16 zář 2014, 09:13

Klikneš levým tlačítkem poblíž zakládacího bodu (vrstva tOrigins, resp bOrigins musí být zapnutá). Když se vybere něco jiného než součástka, tak klikáš poté pravým tlačítkem tak dlouho, až se součástka vysvítí. A potom potvrdíš levým.

Victronix · #290 Příspěvek od **Victronix** » 03 říj 2014, 21:02

Ahoj,

Jde v eaglu změnit zoom na vlastní procento? Jde o to, (možná je to hloupost) že mám v ruce nějaké součástky a přiložením k monitoru se mi lépe odhaduje, jak se to vleze na DPS. Potřebuji aby se DPS zobrazovala na displeji ve velikosti 1:1.

#291 Příspěvek od **forbidden** » 03 říj 2014, 21:11

Když si tu součástku nakreslíš do nějaké knihovny, tak nemusíš odhadovat. Já to takto dělám třeba s různýma chladičema vybrakovanýma z kdečeho.

lesana87 · #292 Příspěvek od **lesana87** » 03 říj 2014, 21:12

window x.x
x.x udává koeficient zvětšení/zmenšení

Victronix · #293 Příspěvek od **Victronix** » 03 říj 2014, 21:23

Díky.

Victronix · #294 Příspěvek od **Victronix** » 08 říj 2014, 19:25

lesana87 píše:window x.x
x.x udává koeficient zvětšení/zmenšení

Tak dneska jsem se k tomu dostal.
Asi jsme si nerozuměli.
Neměl jsem namysli zvětšovací koeficient,
ale zobrazit DPS v přesně daném měřítku.
Jako třeba v DraftSightu když zadám zoom 1.
Vždy se zobrazí výkres 1:1.

Le_Ze · #295 Příspěvek od **Le_Ze** » 13 říj 2014, 21:47

Zdravím, dotaz.
Mam nakreslené 2 tištaky.
Dá se zkopírovat část tištaku a přenést do toho druhého?

termit256 · #296 Příspěvek od **termit256** » 13 říj 2014, 22:54

Da, oznacis si oblast a zkopirujes. V novejsich verzich to jde i se schematem, jen budes muset nejspis opravit par chyb integrity mezi schematem a dps. Nekde jsem to tu popisoval, delal jsem velkou desku kde se mj. asi 40x opakoval blok cca 20 soucastek a kreslit to vsechno tolikrat by byla pruda neskutecna.

Le_Ze · #297 Příspěvek od **Le_Ze** » 13 říj 2014, 23:45

nějak to nejde.

marli · #298 Příspěvek od **marli** » 11 lis 2014, 10:20

Ahoj, máte někdo nějaké tipy na umisťování součástek, děr, padů, výřezů atd. na desce?

Nějaké užitečné ulp, postup, odkaz na tutoriál...?

Zatím to dělám přes Vlastnosti součástky (Properities - > Position) při návrhu desky, ale narážím na různé umístění referenčního bodu u součástek, což vede na předělávání knihoven...

Díky za tipy

Le_Ze · #299 Příspěvek od **Le_Ze** » 14 lis 2014, 21:14

Dotaz.
Chtěl jsem odstranit kus čáry s bodem Via.

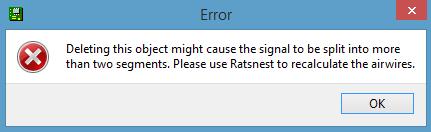

Když kliknu na delete a pak na čáru nebo na bod vyskočí toto.

#300 Příspěvek od **FHonza** » 17 lis 2014, 19:05

No a vyzkoušel si příkaz Ratsnest jak ti program radí ? Je to ikona s pady jak na kostce pětka. Nebo do řádky nahoře napiš ratsnest a enter.
