Telefunken 4040, nehraje jeden kanál

Zpráva

#31 Příspěvek od **ok1hga** » 23 srp 2014, 20:17

kroucením tím trimrem se nenastavuje "polovina napájení", tím se nastavuje klidový proud.
u tohoto zesiku se je ta polovina jen přibližná, protože je reproduktor oddělen kondíkem, tak to nemusí být nijak přesně.
(ta půlka se nastavuje odporem R406 a R1406, ale v případě tohoto zesilovače to není nutné nastavovat)

Ještě změř u obou konců klidový proud(bez muziky) a napiš to sem.

pacak · #32 Příspěvek od **pacak** » 23 srp 2014, 20:51

Mohl by jsi mi prosím napsat v jakém bodě tam ten multimetr dát? Mám v tom teda pěkný bordel :oops:

Myslím si , že to svým multimetrem nezměřím, jestli se to tedy počítá z úbytku napětí na emitorovém odporu, protože nedokáže tak malý úbytek změřit.

pacak · #33 Příspěvek od **pacak** » 24 srp 2014, 17:10

Nakonec jsem si dodal odvahu a přerušil jsem obvod a zařadil měřák. Ukazuje to 30mA. Jde to štelovat od nuly do 192,7mA. Po zahřátí to vyleze na 40mA. Stačí fouknout na odpor /je to drátěná spirála/ a hned to padá.Počítám , že až se to zakrytuje, poleze to výš. Kolik bych tam měl asi tak mít nastaveno?

#34 Příspěvek od **ok1hga** » 24 srp 2014, 20:20

první věc co by si měl zkontrolovat,

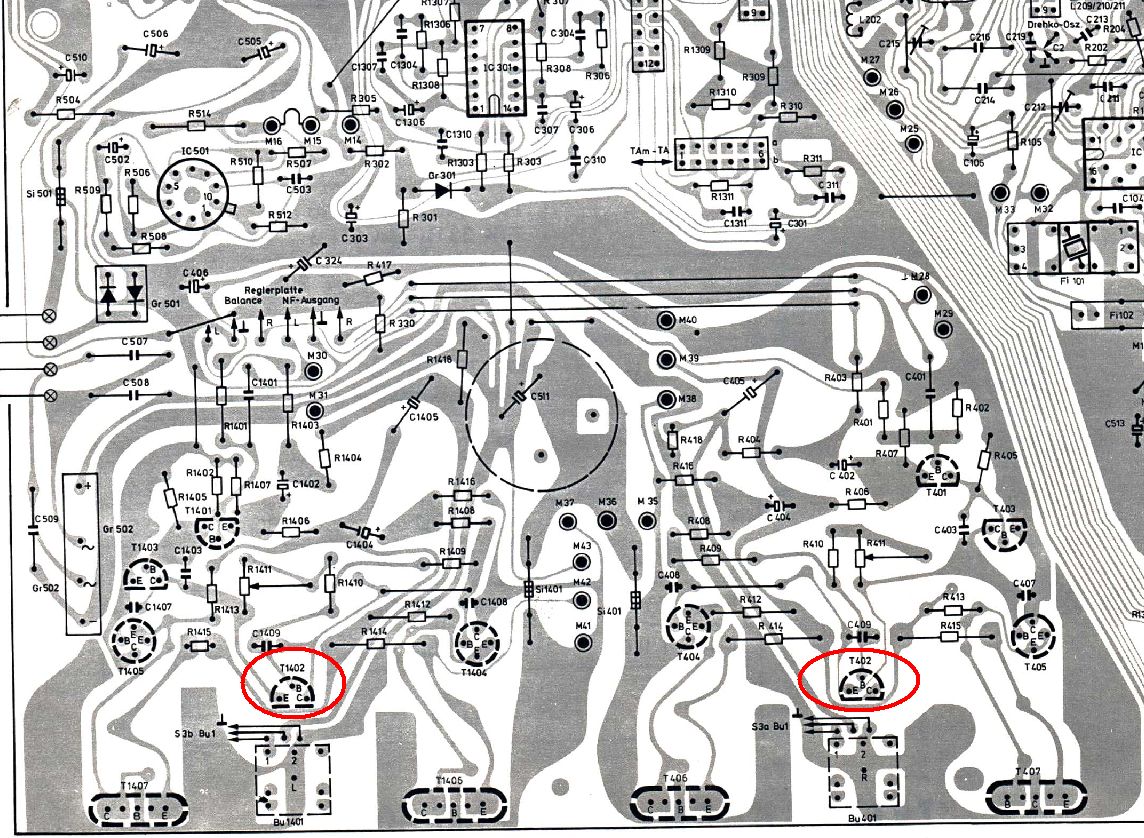

je teplovodivé spojení pouzdra tranzistorů T402 a T1402 s chladičem výkoňáků.(tím zajistíš teplotní stabilitu)
Potom s pomocí osciloskopu zkoukneš přechodové zkreslení
a kliďák nastavíš tak, aby právě zaniklo.
Odhaduji, že by to mohlo být někde kolem 30mA.

pacak · #35 Příspěvek od **pacak** » 24 srp 2014, 20:34

T402aT1402 jsou prostrčeny v společném chladiči/je tam na ně vyvrtaná díra, osazená takovým prstýnkem/ Nějaká vůle mezi tranzistorem a chladičem tam je. Mám se pokusit tam dát pastu?

#36 Příspěvek od **ok1hga** » 24 srp 2014, 20:52

jo, tu pastu tam nacpi

pacak · #37 Příspěvek od **pacak** » 24 srp 2014, 21:09

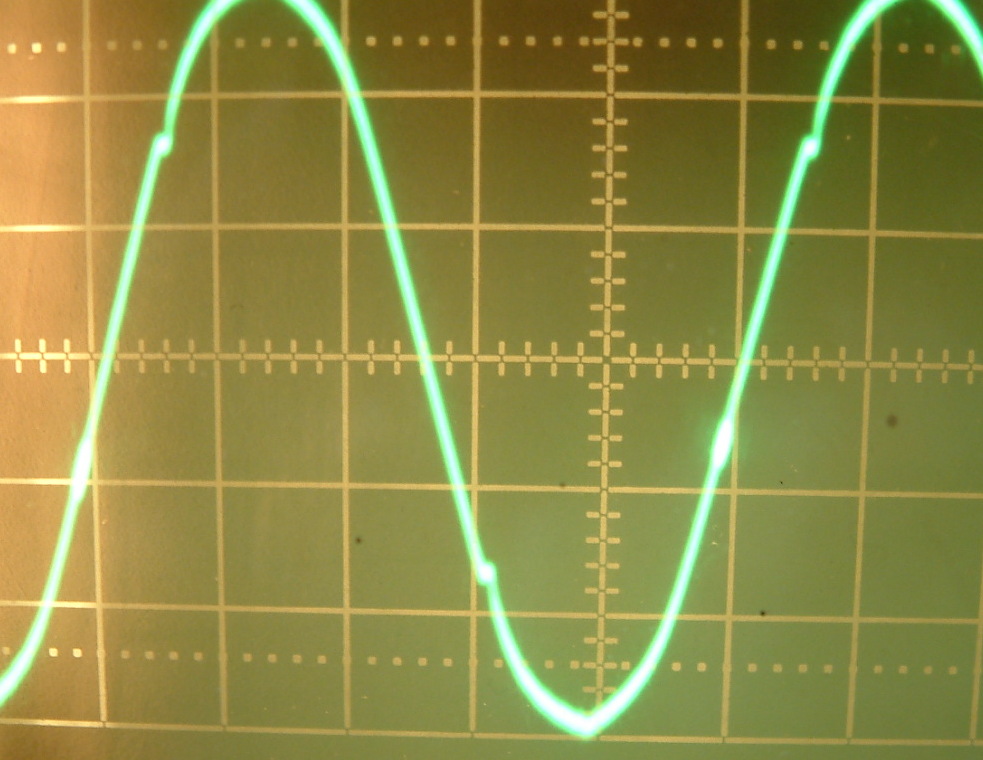

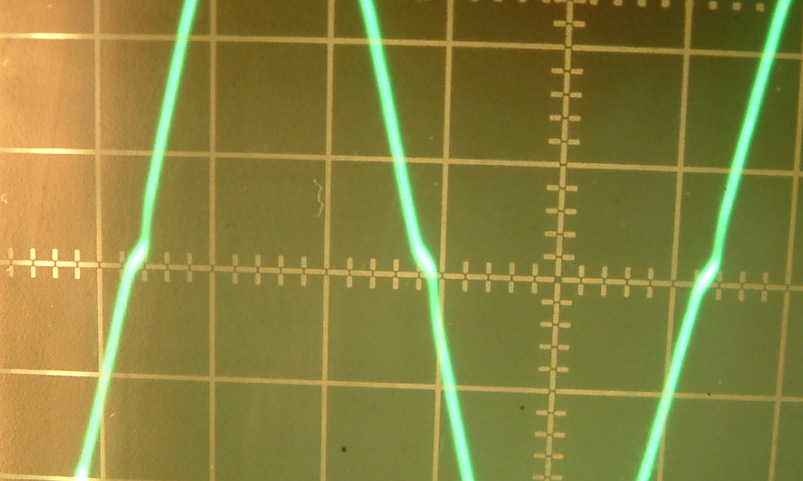

Pomocí zubařského nástroje jsem tam pastu dal. Zkusil jsem ten osciloskop a jediné zkreslení co tam bylo oproti vstupu zmizelo při 56,7mA.Na prázdno to pak ukazuje 0,8mA. Mám tady v knížce obrázek jak vypadá přechodové zkreslení, ale tohle tak nevypadá.

#38 Příspěvek od **ok1hga** » 24 srp 2014, 21:26

ten signál z generátoru tam nepouštěj moc silný, raději slabší . . .

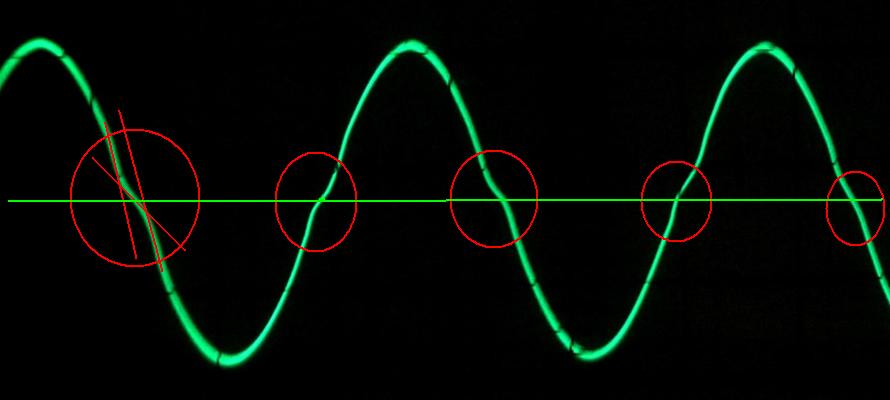

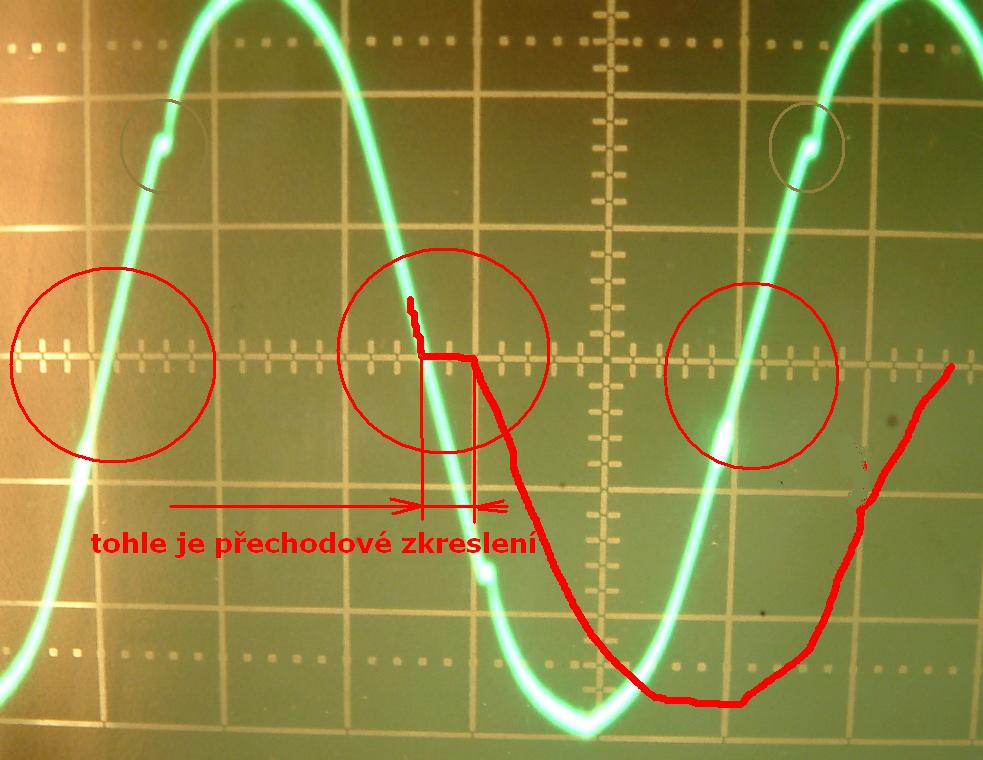

ještě obrázek . . .

pacak · #39 Příspěvek od **pacak** » 24 srp 2014, 21:34

Ano to jak jsi zakreslil tou červenou čárou, to odpovídá obrázku v knížce. Ale to se mi neukázalo v žádné poloze trimru. Jen to co je v malých kroužcích.Jdu to zkusit ještě potrápit.Určitě dělám něco blbě. Signál přivádím na M29 a M30.

#40 Příspěvek od **ok1hga** » 24 srp 2014, 21:45

pacak píše:Jen to co je v malých kroužcích

to by mohly být nějaké zákmity . . .

kolik jsi tam měl kliďák ?
kde jsi ho měřil ?
kolik jsi měl napětí na zátěži ?
jakou zátěž jsi použil ?

pacak · #41 Příspěvek od **pacak** » 24 srp 2014, 21:56

Klidový proud jsem měřil mezi R415 a emitorem T407. V klidu , bez jakéhokoli signálu to bylo těch 30mA. Jak jsem psal za chvilku se zvedl na 40mA , pak dál nestoupal. Bylo to zaplé zhruba čtvrthodinu. Pak jsem připojil ten osciloskop. Zátěž byl zatím jen reprák, napětí na výstupu jsem při tom neměřil, měřák mám zatím jen jeden. No vlastně mně napadá, že na tom osciloskopu bych to taky změřil když je připojený na výstup.
20mV vstupní signál, 1,5V na výstupu.
Dnes jsem objednal odpory na zátěž.

pacak · #42 Příspěvek od **pacak** » 29 srp 2014, 20:46

Dokončil jsem zátěž a zkusil to znovu. Tentokrát si myslím že je to ono. Nastavil jsem trimr tak , aby zkreslení zmizelo. Ale ten kliďák prostě měřím nějak blbě, po odpojení signálu a zátěže mi to ukazuje 0,8 mA.

Thales · #43 Příspěvek od **Thales** » 29 srp 2014, 23:07

Klidový proud se měří bez signálu. 0,8mA je žalostně málo - nastav 30 až 60mA v zahřátém stavu podle chlazení.

pacak · #44 Příspěvek od **pacak** » 30 srp 2014, 09:06

Jenže když zvednu proud na 30mA, tak už tam to zkreslení vidět je. Za předpokladu že to měřím správně. /vypájel jsem jednu nohu odporu R415 a mezi ní a emitor dal ampérmetr/

#45 Příspěvek od **ok1hga** » 30 srp 2014, 09:45

pacak píše:Za předpokladu že to měřím správně. /vypájel jsem jednu nohu odporu R415 a mezi ní a emitor dal ampérmetr/

ne, při měření kliďáku se nic nerozpojuje !

provede se jako měření napětí na známém odporu, v tvém případě to budou R414 a R415 . . .
tedy za předpokladu, že jejich hodnoty znáš, nebo jsi je změřil . . .

pacak píše:Jenže když zvednu proud na 30mA, tak už tam to zkreslení vidět je.

při zvětšování kliďáku od nuly do 30mA se přechodové zkreslení musí snižovat až zmizí.
docela by mě zajímalo o čem to píšeš, nějak ti nerozumím.
