patt_01 · #61 Příspěvek od **patt_01** » 14 srp 2010, 21:47

Tak už je to v poodě, na modulátoru na videu jsem něco přepnul a už jde zvuk hlasitěji, sice to neni nějakej rachot, ale dá se na to koukat. Ten poměrový detektor jsem trošku vyladil, už to tolik nevrčí, trochu jo, ale je to mnohem lepší než předtim...

patt_01 · #62 Příspěvek od **patt_01** » 14 srp 2010, 22:15

Tak tu mam ještě problém. Když je televize zahřátá, tak hlavně při tmavých scénách jsou vidět dva svislý pruhy viz. obrázek. Ještě k tomu šumu a vrčení: zvětšuje se když přidávám kontast, nemůže to být elyt C139?

patt_01 · #63 Příspěvek od **patt_01** » 15 srp 2010, 16:12

Už mam video, hraje to docela dobře, včera jsem koukal asi 2 hodiny na film

Akorát jsem asi 20xkrát musel nastavovat jas, protože z ničeho nic se začal obraz ztmavovat až skoro nebylo nic vidět, tak jsem tedy jas přidal a po chvíli se to zase celý rozjasilo, napětí v síti tu máme docela stabilní, za celou dobu asi +-2V. Zatím nemám na anténím vstupu přispůsobení 75/300ohm, ale i tak je obraz dobrej.

Ještě musim nějak vyladit, protože když jsou titulky, tak je to takhle roztahává viz. video: http://www.youtube.com/watch?v=JocYUrajmRQ

#64 Příspěvek od **masar** » 15 srp 2010, 21:36

To křivení titulků bych dal za vinu velikosti a filtraci AVC, popř. velkému vstupnímu signálu. Zde je regulace kontrastu provedena právě regulací AVC, což mělo za následek právě problémy s brumem a synchronizací.
Kolísání jasu může být způsobeno svodem C120, C145 popř. vadným R145, P11. :wink:

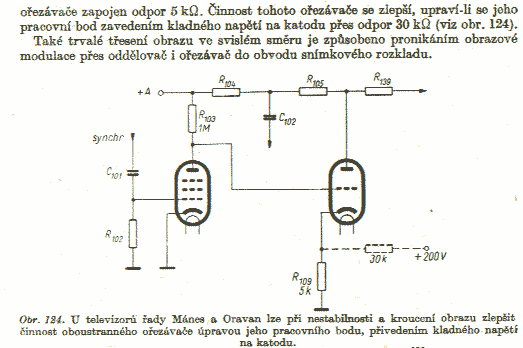

Také můžeš vyzkoušet jednoduchou úpravu:

patt_01 · #65 Příspěvek od **patt_01** » 16 srp 2010, 01:16

Jo, to zkusim, akorát mam ted problém, koukal jsem na televizi a najednou škrc hrc tma, přestal jít obraz, na chvilku se objevila svislá čára, ale pak už nic, takže asi bude něco v řádkovym rokladu..... achjo

#66 Příspěvek od **masar** » 16 srp 2010, 13:00

Nejprve zkontrolovat napájecí napětí A a D a záporné napětí na G1 PL81. :wink:

patt_01 · #67 Příspěvek od **patt_01** » 16 srp 2010, 13:15

To jsem měřil na G1 je -25V, je tam i pilovej průběh s amplitudou 80V, Ug2 je 145V, (14mA). Zdroj se zdá být málo zatíženej, ve všech větvích je větší napětí zhruba o 25V. Jdu hledat co je špatně...

#68 Příspěvek od **masar** » 16 srp 2010, 13:22

Takže dále kontrola anodového napětí PL81 a příp. výměna PY83. :wink:

patt_01 · #69 Příspěvek od **patt_01** » 16 srp 2010, 13:40

PY83 jsem zkoušel měnit za PY88, bez úspěchu, napětí na C144 blíže k L134 je 230V, ale uplně stejný napětí je i na straně L133, samotnej kondenzátor se zdá být dobrej, multimetr ukazuje kapacitu správnou a svod nemá, je novej na 1000V. VN nejde vubec, je možný, že by prskla ta PL81? Když jsem ji tam dával, tak nebyla nová, ale fungovala. DY86 má žhavicí vlákno dobrý, dával jsem jí předtim novou. Anodový napětí na PL81 je 235V, když spojim krátkodobě g1 se zemí, tak klesne asi na 230V.

patt_01 · #70 Příspěvek od **patt_01** » 16 srp 2010, 13:43

Ale něco podobnýho se mi už talo, koukal jsem na film a najednou z repráku škrc prc, na 1-2 vteřiny se rozhasil obraz, ale hned to zase naběhlo, to se mi stalo asi dvakrát a napotřetí se to už nerozeběhlo... Na chvíli svítitla svislá čára, ted už nic

patt_01 · #71 Příspěvek od **patt_01** » 16 srp 2010, 15:58

Tak je to něco kolem PL81, bouchal jsem druhou stranou šroubováku do čepičky a občas to špitlo že by to naskočilo... paticí to asi nebude ikdyž je taková divná, asi to předělam na oktal patici s PL36 a bude klid.

edit/ hmm ta lampa je asi v pr.. jsem klepal a jako občas se v ní zajiskřilo, asi někde špatnej dotek v ní...

patt_01 · #72 Příspěvek od **patt_01** » 16 srp 2010, 20:03

Tak jsem vyměnil PL81 za PL36 a funguje to, akorát by to chtělo poštelovat, obraz je neostrý a je moc úzkej, jádrem v v L134, ale bylo to pořád stejný. Ještě jsem zkoušel zvětšit odpor v G2 u PL36 a bylo to stejný... Jdu se v tom ještě prohrábnout, pak napíšu jak jsem uspěl...

patt_01 · #73 Příspěvek od **patt_01** » 16 srp 2010, 22:56

Tak mánes už zase funguje, dal jsem kondík 10n na g2 proti zemi a už je to dobrý. Ještě mi teče docela velklej proud g2 u tý PL36, je to asi 33mA, je na ní napětí 120V a odpor mam 2k2. Ale podle výpočtu je to asi 4W ztráta na g2, což podle datasheetu je na skoro na mezních hodnotách...

#74 Příspěvek od **jjilek** » 01 říj 2010, 16:39

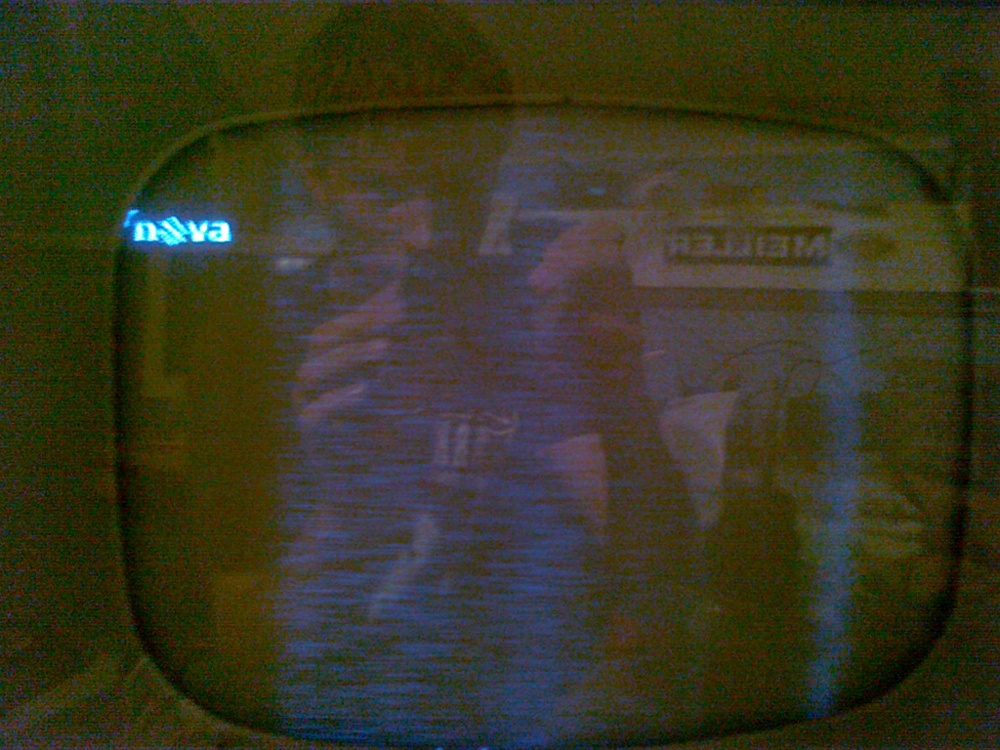

patt_01 píše:tak ok Ještě udělat modulátor, nebo sehnat VHF/UHF konvertor a přes video koukat Ještě by to možná chtělo malinko doladit, viz obrázek

Ten konvertor jsem našel a mohu jej postrádat. j.

patt_01 · #75 Příspěvek od **patt_01** » 01 říj 2010, 19:54

Ten už nepotřebuju, mam to celý provozuschopný

Ze setoboxu mam vedenej videovýstup do AVstupu videa a z modulátoru videa to mam natáhlý do konvertoru pro kabelovou televizi, z konvertoru přímo do mánese. Zvuk jsem vylepšil tím, že jsem odpojil u potenciometru na hlasitost původní kablik od poměrovýho detektoru, zapojil audio oddělovací trafo ze starých televizií a přes to tráfko to mam napojený rovnou do audiovýstupu setoboxu.

Ještě bych mohl jsem dát video jak to celý hraje

Na ty léta docela pěkně

http://www.youtube.com/watch?v=YQVG9uqSmC0
