Deather · #61 Příspěvek od **Deather** » 29 dub 2016, 19:10

Tak hlásim že to funguje ako má. Regulácia ide pekne. Na týždeň to celé dokončím. Potom sem môžem hodiť foto.
Ďakujem za tento námet!

#62 Příspěvek od **masar** » 29 dub 2016, 22:08

V každém případě jsi tím obohatil i Bastlírnu, Díky za to. :wink:

Deather · #63 Příspěvek od **Deather** » 01 kvě 2016, 10:18

Masar, tak to som rád že môj problém bol prínos pre toto fórum. Mňa teší že sa tu nájdu ľudia ktorí vedia a chcú konštruktívne poradiť a nie len odbiť s tým že otázka je triviálna...
Riešim teraz ale ešte jeden detail. Nevieš ako ten chlapík, autor tejto mikropájky riešil napájanie meráku? Z obrázku to nie je patrné a v zapojení je spoločná zem spolu s výstupom.
Len som si tam všimol 9V baterku, tak či náhodou to takto neriešil.
Ja mám doma jedno historické meradlo s D147C/C520D, tak som takmer rozhodnutý to tam dať. S tým to funguje parádne.
Mám ale aj také meradlo ako má autor. Takže dilema. :wink:

#64 Příspěvek od **masar** » 01 kvě 2016, 11:34

To nevím. Společné napájení LCD měřidla je možné jen při použití dalších OZ, takže se obvykle volí cesta nezávislého napájení modulu, např. odděleným vinutím trafa nebo DC-DC měničem, který autor také pravděpodobně použil v tomto případě (je na fotu).
Modul s C520D lze napájet ze společného zdroje.
:wink:

Deather · #65 Příspěvek od **Deather** » 01 kvě 2016, 12:05

Tak asi je voľba jasná. Použijem ten modul s C520D, taká nostalgia, heh.
A tiež nemám doma DC/DC menič. Tak použijem toto. 8-)

Na foto autora ej ten DC/DC menič to modré?

#66 Příspěvek od **masar** » 01 kvě 2016, 12:21

Nevím, modré tam jsou přepínače. Myslel jsem součástku vedle 9V baterie, ale možná je to trafíčko, nevím. :wink:

Deather · #67 Příspěvek od **Deather** » 01 kvě 2016, 12:42

No presne to vedľa 9V baterky som myslel. :lol:

Hydrawerk · #68 Příspěvek od **Hydrawerk** » 01 kvě 2016, 17:15

Na galvanické oddělení napájení by šel použít tento obvod. http://www.amarokcz.wz.cz/img/555DPM.gif
http://www.amarokcz.wz.cz/555.htm

Deather · #69 Příspěvek od **Deather** » 02 kvě 2016, 12:10

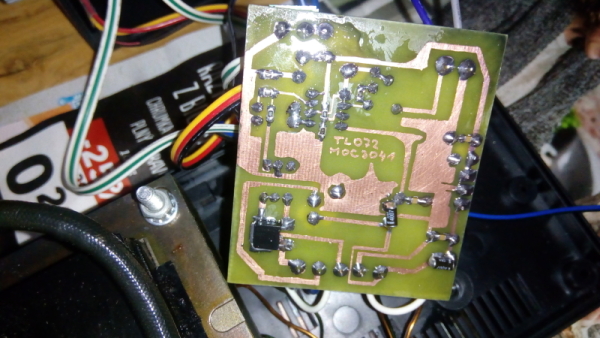

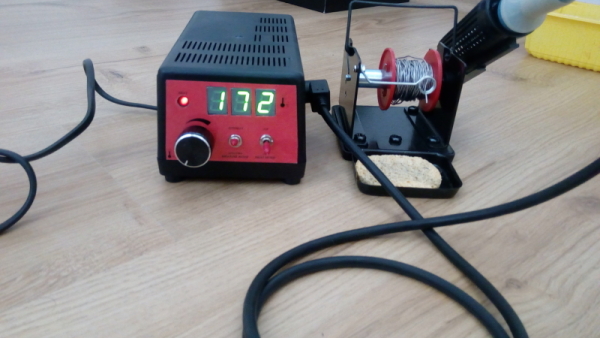

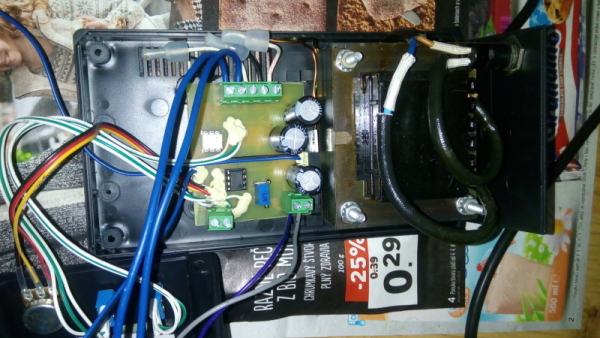

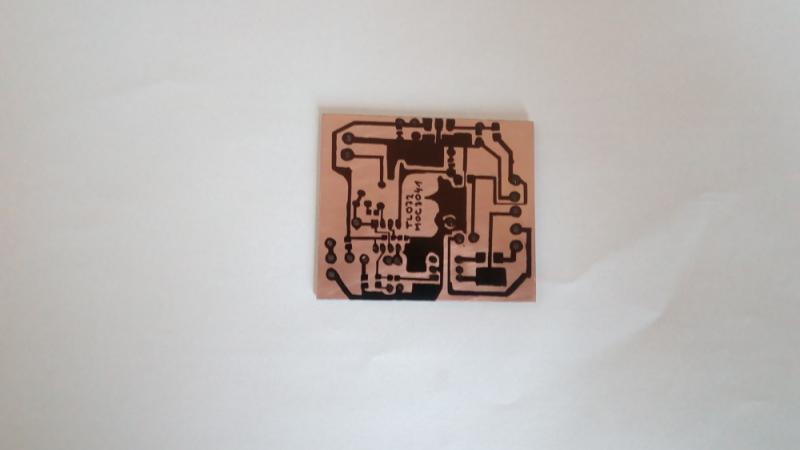

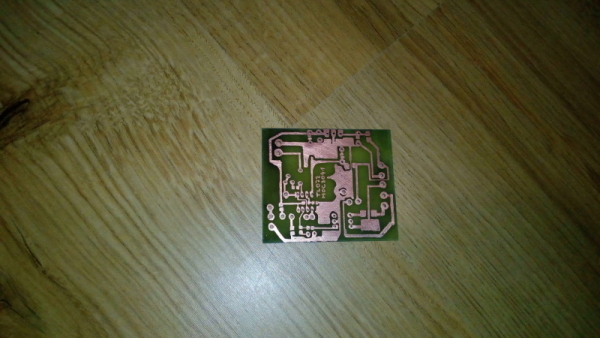

Tak a mám to hotové. Posielam pár foto zo stavby. S tým meradlom s C520D to vyzerá krajšie. :lol:

#70 Příspěvek od **masar** » 02 kvě 2016, 16:04

Tak hlavně aby pájka dlouho dobře sloužila.
Jaké jsou vlastnosti regulace teploty po startu a v ustáleném stavu?

Deather · #71 Příspěvek od **Deather** » 06 kvě 2016, 20:58

masar, tak dufam ze bude dlho fungovat. :lol:

Dnes som s nou prvykrat naostro spajkoval.
Hned po starte je navolena minimalna teplota, tak sa to snazi vydriapat na tych 150C. Ked nastavim tych 350C tak to pekne ide hore a vcelku to udrziava tych nastavenych 350C.
Jedine co je trosku mylne je to prepinanie medzi nastavenou a nameranou teplotou. Nastavena je vzdy o nieco nizsia ako namerana. Maximalna nastavena je 402C a namerana kludne aj 450C. Takze tu nastavenu hodnotu budem asi musiet brat len silno orientacne.
