VASEK_W · #61 Příspěvek od **VASEK_W** » 13 úno 2026, 22:03

Ten integráč je šestikanálový vstupní spínač na tři výstupy. Těch šest tranzistorů uvnitř je ovládaných pomocí šesti "G" vstupů.

Nikdo nemáme dálkovou věšteckou kouli, tak Ti nezbyde nic jiného, než měřit také napětí na těch patřičných ovládacích vstupech IO. Jsou to vývody 2 a 6. Co tam co ovládá si dohledáš ve schématu.

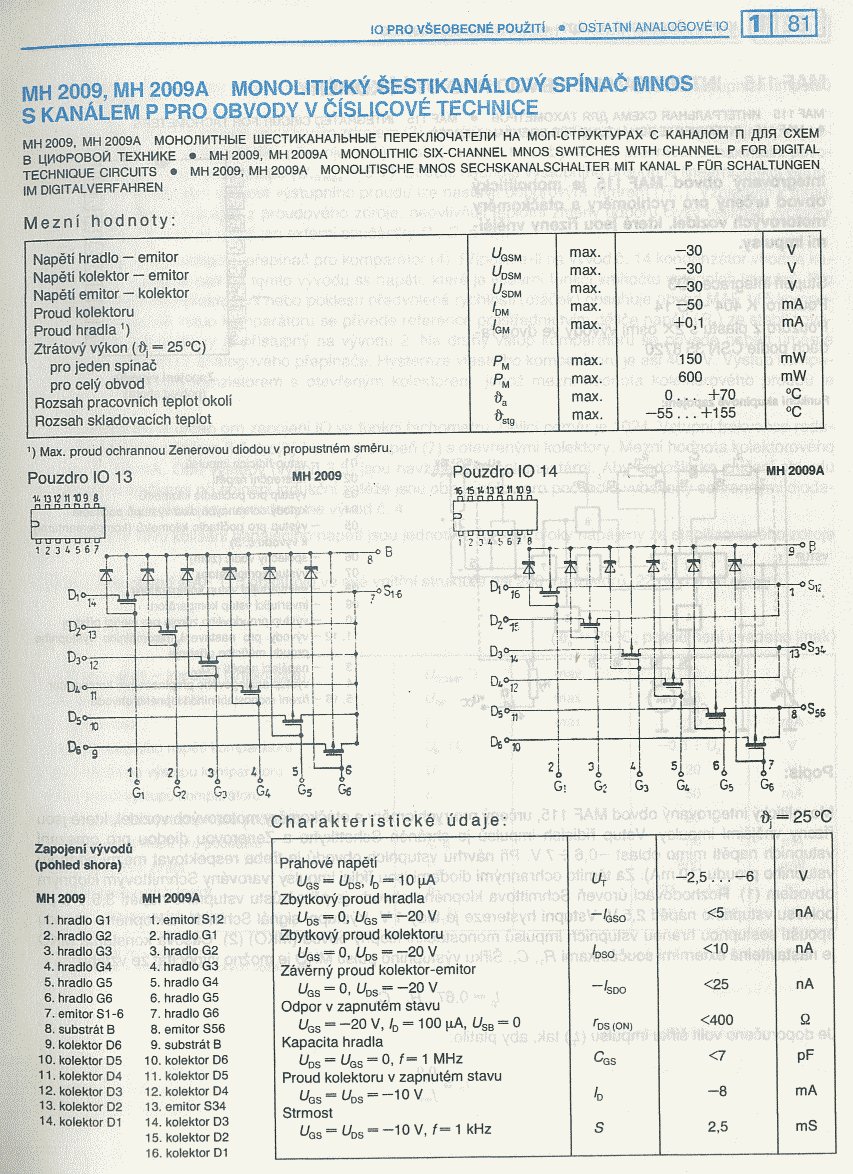

Je to technologie MOS s kanálem "P", tak pozor na statiku a přepětí. Napájecí prahové napětí na vývodu substrátu má podle katalogu max. -6V. Všechny elektrody tranzistorů proti sobě mají vydržet -30V.
Odpor těch tranzistorů v sepnutém stavu má být menší jak 400 ohmů.

Vašek

buchar · #62 Příspěvek od **buchar** » 14 úno 2026, 06:04

Já už jsem měřil a měřil bych dál, ale nevím kolik a na kterém pinu MH2009A má být jaké napětí. Na datašit jsem se taky samozřejmě díval, ale ten mi toho moc neřekl.
A vím, že nikdo z vás nemá věšteckou kouli, ale ptám se proto, jestli někdo nemá podobnou zkušenost s tímto strojem, závadou nebo integráčem apod.

#63 Příspěvek od **ok1hga** » 14 úno 2026, 08:18

buchar píše:Já už jsem měřil a měřil bych dál, ale nevím kolik a na kterém pinu MH2009A má být jaké napětí. Na datašit jsem se taky samozřejmě díval, ale ten mi toho moc neřekl.

Vašek to vysvětlil, myslím dost jasně . . .

VASEK_W píše:Ten integráč je šestikanálový vstupní spínač na tři výstupy. Těch šest tranzistorů uvnitř je ovládaných pomocí šesti "G" vstupů.

prostě si to musíš představit jako šest spínačů a "G" vstupy jako páčky spínačů . . . takhle jednoduché to je.

buchar píše:Připojil jsem na vstup MGF audio signál a zjistil jsem, že signál jde až na pin 11 a 16 MH2009A, ale z něj na výstupních pinech 1 a 8 se jen při zapnutí a vypnutí ozve přehrávaný zvuk

a jaké je napětí na "G" ? zůstává tam, nebo se změní ?
z toho bys měl poznat jestli je závada v 2009A, nebo dále . . .

buchar · #64 Příspěvek od **buchar** » 14 úno 2026, 09:00

Díky, že se mi s VASEK_W snažíte pomoct, ale stále jsem mimo mísu. Vy jste s elektronikou asi v první lize, ale já pouze v okresním přeboru.
Teď jsem měřil na všech pinech z nichž jsou některé spojené. Naměřil jsem od 0V do 15,5V, ale stále nevím co je dobře a co špatně.

#65 Příspěvek od **ok1hga** » 14 úno 2026, 09:56

buchar píše:Teď jsem měřil na všech pinech z nichž jsou některé spojené. Naměřil jsem od 0V do 15,5V, ale stále nevím co je dobře a co špatně.

. . . tak znova !

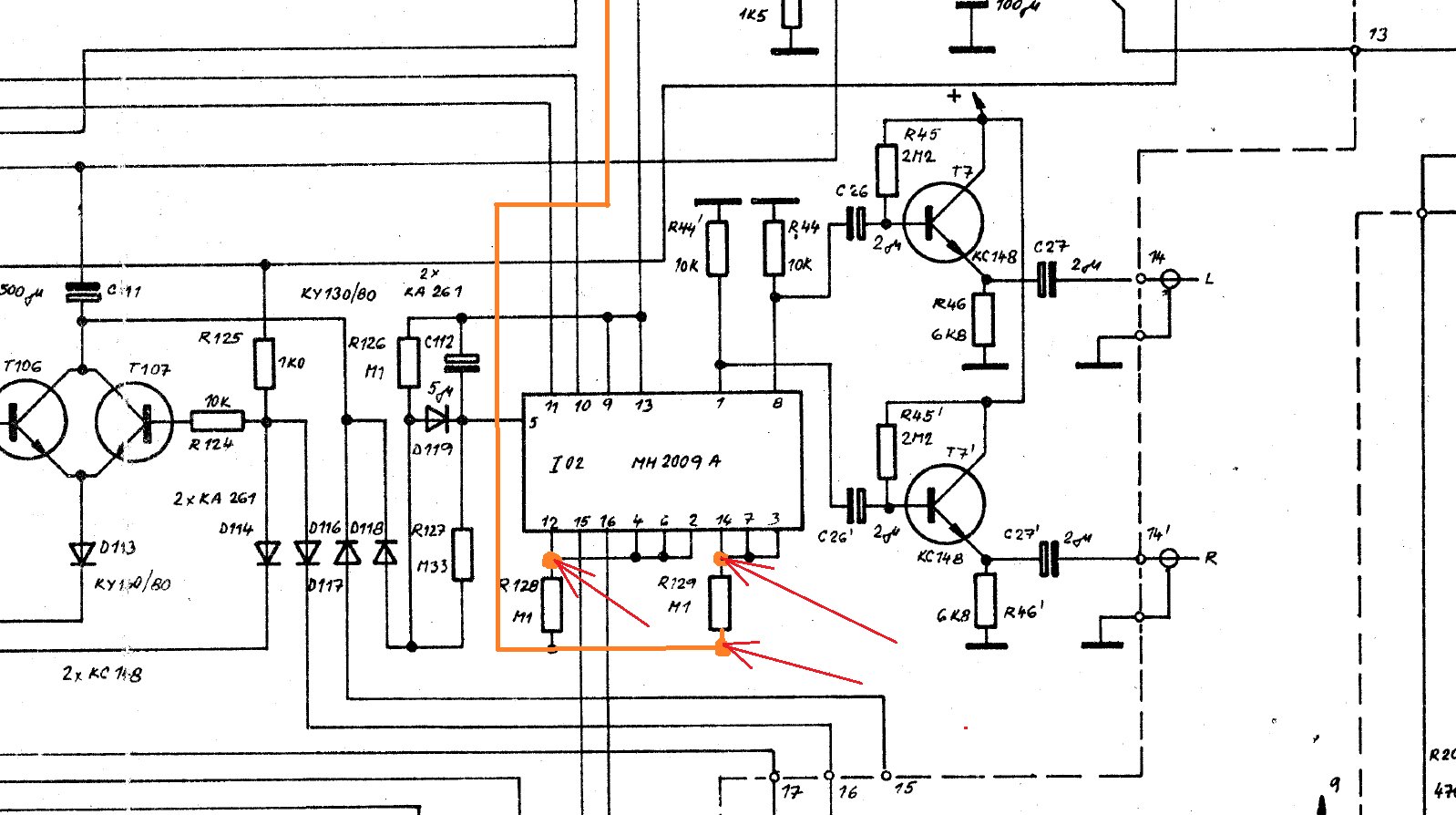

změř napětí na vyznačených bodech !!!!
1. když to ještě hraje
2. když to přestane hrát
a napiš to sem !!

buchar · #66 Příspěvek od **buchar** » 14 úno 2026, 10:22

Tak jsem to změřil.

#67 Příspěvek od **ok1hga** » 14 úno 2026, 10:23

. . . a kam jsi to napsal ?

buchar · #68 Příspěvek od **buchar** » 14 úno 2026, 10:24

Nahrál jsem špatný dokument. Moment.

buchar · #69 Příspěvek od **buchar** » 14 úno 2026, 10:34

Nějak mi to nejde nahrát tak to napíšu.
R128 a IO - 10,4V když nehraje
15,8V když hraje
R129 a IO - 15,8V když nehraje
10,4V když hraje
R128 a R129 společně - 15,9V

#70 Příspěvek od **masar** » 14 úno 2026, 20:53

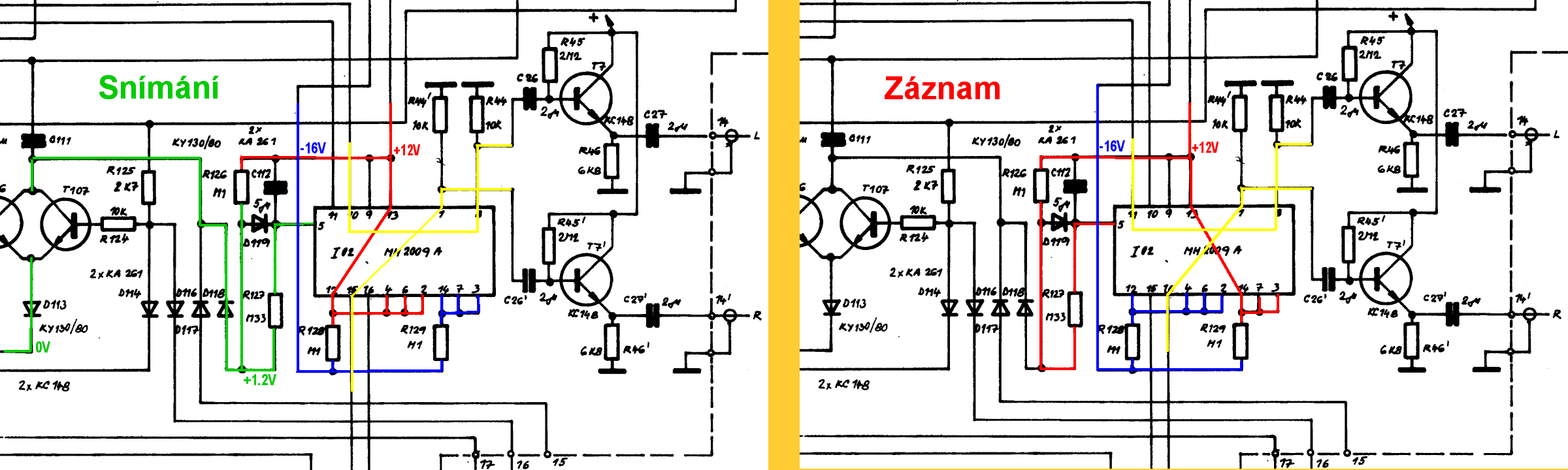

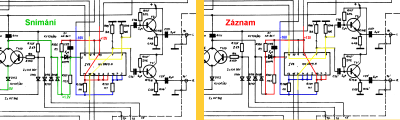

Přikládám obrázek pro snazší orientaci.
Funkce Záznam/Snímání je přepínána změnou napětí na pinu 5 MH2009A.
Při funkci Záznam je na něm napětí stejné jako na pinu 13 (cca +12V) a spojí se pin 13 s pinem 14.
Při funkci Snímání je toto napětí "staženo" k 0V některým z otevřených tranzistorů T106/T107 a propojí se pin 13 s pinem 12.
Podle toho se přepínají vstupní signály (vyznačeno žlutě).

buchar · #71 Příspěvek od **buchar** » 14 úno 2026, 21:49

Díky masar. Snad to pomůže.

buchar · #72 Příspěvek od **buchar** » 15 úno 2026, 12:21

Tak jsem teď měřil podle ukázky od masar a mám tam rozdíly.

#73 Příspěvek od **masar** » 15 úno 2026, 16:13

Odchylka +12V vs +10,4V nemá na funkci vliv. Tudíž jsou napětí v režimu Snímání celkem v pořádku a signály by měly procházet z pinu 10 na pin 8 (levý kanál) a z pinu 15 na pin 1 (pravý kanál).
Nesprávný stav je v režimu Záznam, kdy nedošlo ke změně úrovně na pinu 5 a MH2900A tak zůstal přepnutý na Snímání.
Buď nespíná spínač Z6 (nebo cesta k němu přes D112/D114) nebo je vadný některý z tranzistorů T106/T107.
Změř tedy napětí na kolektorech a bázích T106/T107 a budeš mít jasno.
Jinak je možný i svod C111.
Nesvítí ti náhodou při funkci záznam i kontrolka Play?

buchar · #74 Příspěvek od **buchar** » 15 úno 2026, 17:51

Tak jsem změřil C a B na T107. C=1,6V, B=0,8V. T106, R121, R123, D111, D112 a C111 nejsou osazeny. A máš pravdu, PLAY svítí pořád už od zapnutí síťového spínače.

#75 Příspěvek od **masar** » 15 úno 2026, 18:18

Tak vyměň T107.
