Modul s triakem

Zpráva

sinclair · #1 Příspěvek od **sinclair** » 05 led 2019, 14:39

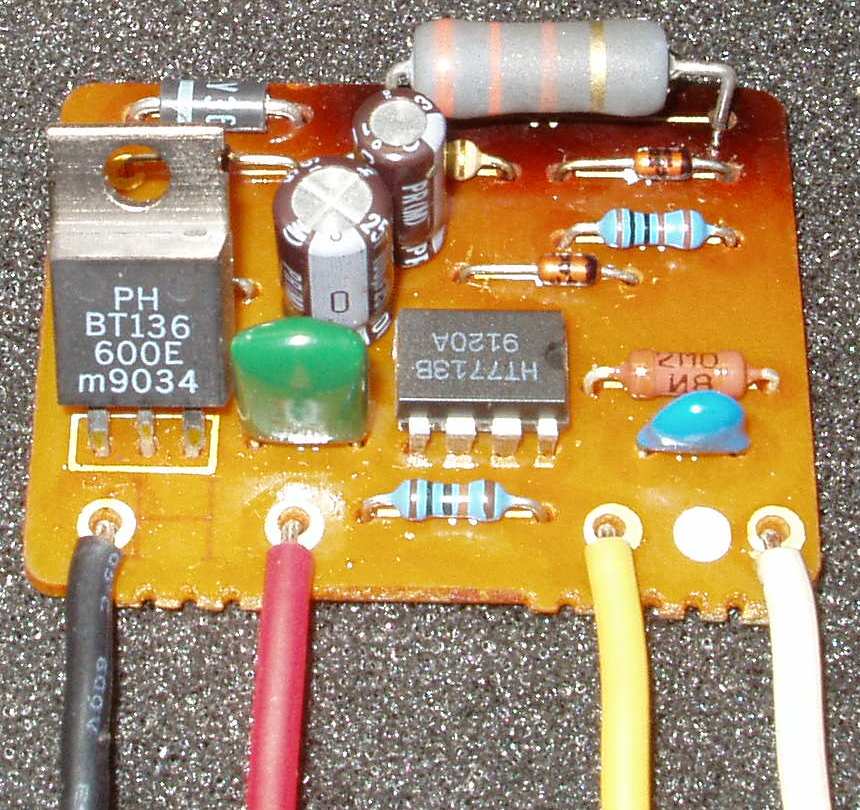

Nemáte prosím někdo tušení, z čeho pochází a jakou má plnit funkci tenhle konkrétní modul?
Spálený byl na nekonečno jen ten výkonový odpor 33kΩ, triak je v pořádku a zbytek se zdá být také.
Co to má s tím švábem umět? Řídit otáčky, softstart, či oboje?
Nebylo by prosím zapojení do spotřebiče, jak a čím se to případně ovládá?
Díky.

Milan_F · #2 Příspěvek od **Milan_F** » 05 led 2019, 14:48

HT7713B je dotykovej stmívač. Asi to pochází z nějaký lampičky.

BOBOBO · #3 Příspěvek od **BOBOBO** » 05 led 2019, 16:28

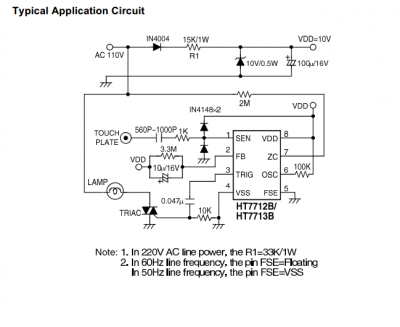

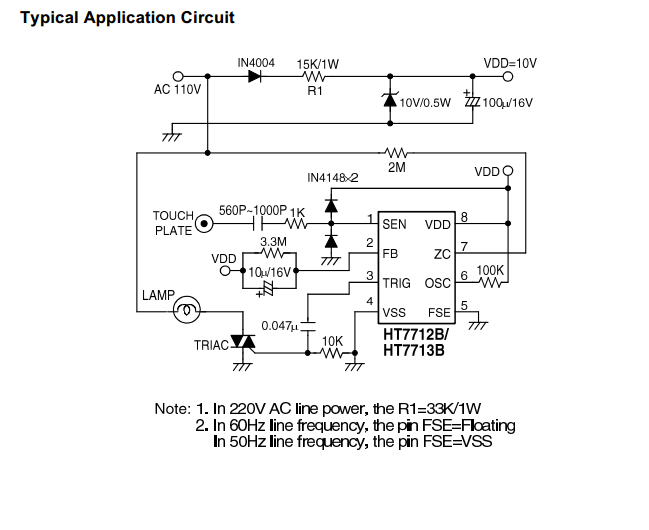

Stejně je to prča . 110 V a 220 V zase 1W .....

#4 Příspěvek od **jezevec** » 05 led 2019, 16:39

BOBO, co je na tom divnýho? Co tak Ohmův zákon?

#5 Příspěvek od **masar** » 05 led 2019, 17:49

Divné to není. Plošný spoj je vyráběn pro jeden rozměr součástky. S Ohmovým zákonem to moc nesouvisí, protože ten říká, že při 110V je zatížení 15k odporu přibližně 0,35W, takže by stačilo i 1/2W tělísko, zatímco při 220V je zatížení 33k asi 0,69W, takže musí být tělísko min. 1W.
:wink:

sinclair · #6 Příspěvek od **sinclair** » 05 led 2019, 20:06

Ten výkonový odpor byl spálený a měl původně 27k. Těch 33k jsem tam z nedostatku dal já.

monterjirka · #7 Příspěvek od **monterjirka** » 05 led 2019, 20:41

Když bude v zásuvce "českých" 230 + 10%, tedy kolem 250V, což se někdy objevuje, bude ztráta na odporu 27K kolem 1W nebo i mírně nad

#8 Příspěvek od **tomasjedno** » 05 led 2019, 21:33

Při 253 V to bude 1,1 W.
