Čítač do 2,4GHz z Číny - neznámé vlastnosti

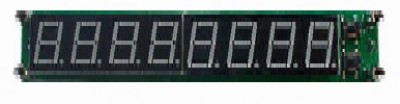

Nekoupil si již někdo tento čítač viz obrázek a nezkoušel to ? Nemohu na ebay nikde najít informace o vstupní impedanci, citlivosti nad 60MHz a způsobu,jak a čím se naprogramují popisované vlastnosti,tj. výběr frekv.rozsahu atd. Díky za tip či odkaz,je-li o tom někde něco na netu napsáno . Potřebuji to vestavět do přístroje jako stupnici pro rozsah cca 30 - 15O MHz .
- Přílohy
-
Díky všem za spoustu informací . Co se týče rušení okolí, až tak bych se toho nebál . Mám principiálně podobné dva čítače do 50 MHz (multiplexované LED segmentovky) ve vf generátoru 0,1 - 30 MHz a v am modulátoru a neruší to. Obojí má dvojité stínění ( kovová krabička uvnitř kovové bedny , některé ovládací hřídele přes izolační spojky atd.) a několikastupňové odrušení napájení ze sítě , ven to kouká jen na výšku číslic širokým okénkem. Změřit vyzařování samozřejmě nemám čím, ale
mám-li generátor na stole bez výst. kabelu s max. napětí na výstupu BNC a vedle něj am rádio s kusem drátu jako anténou, není signál či rušení v rádiu naladitelné i při napájení obou přístrojů z jedné zásuvky. Takže odhadem na vstupu rádia budou vedením a vyzařováním max.jednotky µV , které se ovšem ztratí v šumu a rušení pozadím na am pásmech.
Faktem je to, že jsem na destičky čítačů dopajoval přímo na spoje asi 3 keramiky X7R a jeden low ESR elyt 47u do napájení , neb Číňan tam měl na tom multiplexu celkem 1x 100n a ještě z nejlacinější hmoty .
Rozhodně nedoporučuji použít ze starých zásob na odrušení keramiku
TK782, 783 Tesla - pro ty je MHz již problém a výše jaksi pak už nekondenzátorují.....
.
Možná ještě poznámku pro ty, kteří s odrušením bojují : Koupil jsem v Holicích pár TC241 pro odrušení do sítě ,vypadaly jako nové. Jednak fungují tak do řádově MHz, pak už ne, jednak jsem náhodou při měření izol.stavu celku ze strany sítě zjistil, že izolační odpor kondů i v Y části uvnitř je cca
500 kΩ při 500V ss - takže letěly do popelnice ,klasické papírové svitky jako v rádiích degradují i přes zalití izolačního pouzdra nějakou celkem dobře vypadající hmotou .
mám-li generátor na stole bez výst. kabelu s max. napětí na výstupu BNC a vedle něj am rádio s kusem drátu jako anténou, není signál či rušení v rádiu naladitelné i při napájení obou přístrojů z jedné zásuvky. Takže odhadem na vstupu rádia budou vedením a vyzařováním max.jednotky µV , které se ovšem ztratí v šumu a rušení pozadím na am pásmech.
Faktem je to, že jsem na destičky čítačů dopajoval přímo na spoje asi 3 keramiky X7R a jeden low ESR elyt 47u do napájení , neb Číňan tam měl na tom multiplexu celkem 1x 100n a ještě z nejlacinější hmoty .
Rozhodně nedoporučuji použít ze starých zásob na odrušení keramiku
TK782, 783 Tesla - pro ty je MHz již problém a výše jaksi pak už nekondenzátorují.....
.
Možná ještě poznámku pro ty, kteří s odrušením bojují : Koupil jsem v Holicích pár TC241 pro odrušení do sítě ,vypadaly jako nové. Jednak fungují tak do řádově MHz, pak už ne, jednak jsem náhodou při měření izol.stavu celku ze strany sítě zjistil, že izolační odpor kondů i v Y části uvnitř je cca
500 kΩ při 500V ss - takže letěly do popelnice ,klasické papírové svitky jako v rádiích degradují i přes zalití izolačního pouzdra nějakou celkem dobře vypadající hmotou .
Pokud si tady někdo pamatuje na web Járy "Krysy", měl tam popis a foto zpětnovazebního audionu s menší (šestimístnou) variantou tohoto čítače jako stupnicí. Na rušení si nestěžoval. Řešil použití čínského čítače jako stupnice pro přijímač "Polyakov", potřeboval zobrazovat dvojnásobný údaj kmitočtu oscilátoru a zvažoval možnost použít v čítači krystal (oscilátor) na polovičním kmitočtu.

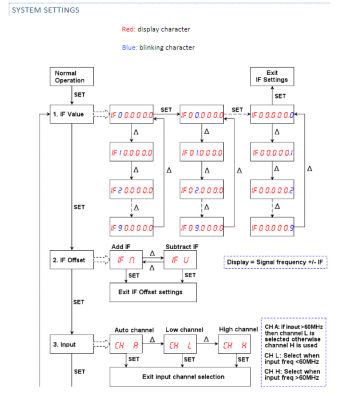

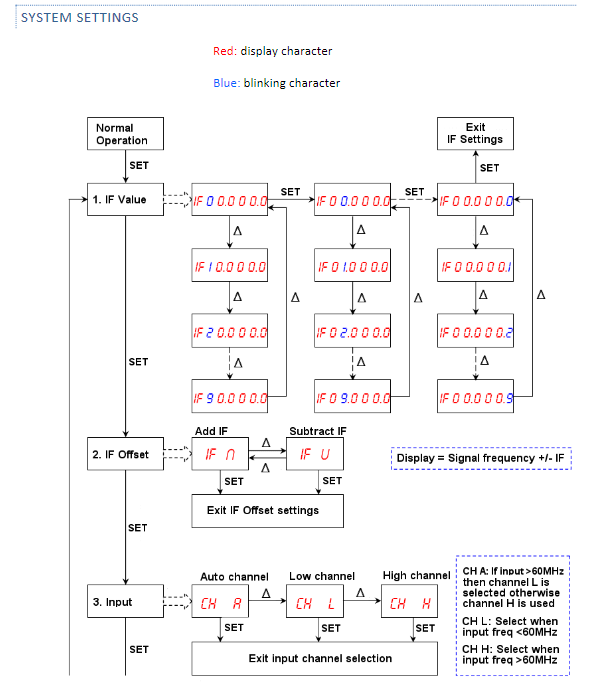

Minulý týden 2 ks čítačů konečně z Číny dorazily , tak jsem byl hodně zvědavý a pustil se do předběžných zkoušek. Díky moc Barnodaji za návod
na programování, je to aktuální a funguje.
Na jeden kus někdo cestou asi šlápl, protože byl vylomený elyt ve stabilizátoru a zcela zdeformované kolíky řady špiček uprostřed desky. K desce jsou dodávány 2 ks zdánlivě stejných r/č vodičů s nástrčkou do protikusu v desce - jsou však zrcadlově nakrimpovány , naštěstí autor návrhu s nepozorností počítal a dal do napájení diodu proti přepolování. Elyt jsem vyměnil za klasiku a kolíky trochu srovnal. Oba kusy pracuji na první zapnutí
a chovají se dle popisu v programování od Bardodaje . Nastavil jsem úroveň svitu segmentovek na 3 , svítí to dost, odběr při napájení 9Vss je cca 95mA. Následně ověřena funkce až někam k 5,5V .
Jeden problém vidím, a sice to, že jakmile je nastaveno čítání kanálem H
nebo automatické přepínání A , pak čítač ukazuje nějaká hausnumera i bez signálu včetně zkratovaného vstupu. V režimu H stále, i když se to mění,
v režimu A chvíli hausnumero, chvíli nuly , asi jak zkouší přepínat kanály.

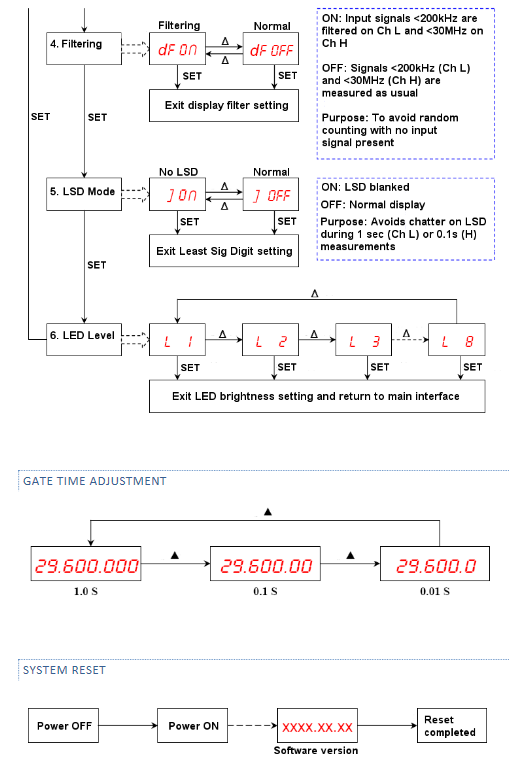

Zřejmě ta dělička v kanálu H ( ECL ???) něco produkuje, i kdy signál není. Když se však v programu zapne "filtrace" (udáváno 200k/30M dle kanálu) , zklidní se to a ukazuje bez signálu nuly bez ohledu na zvolený kanál.

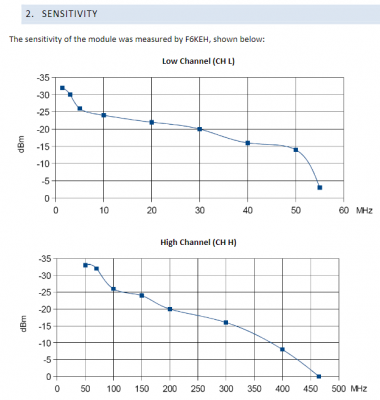

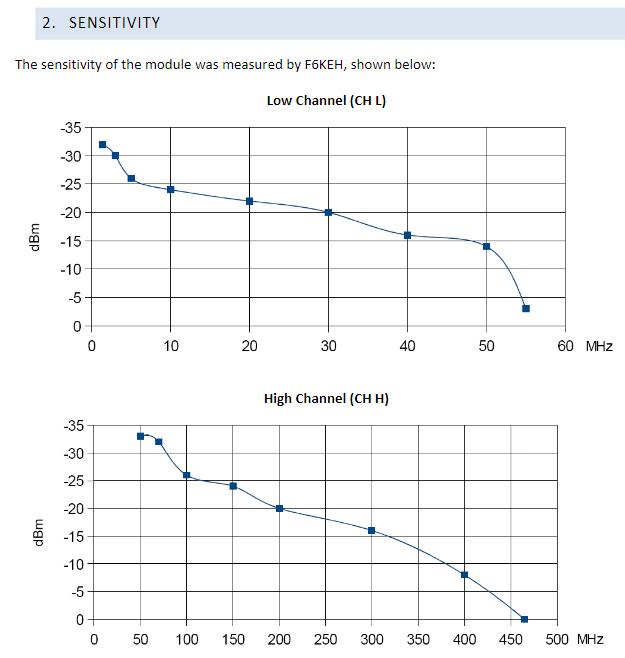

Citlivost v rozsahu 100 kHz až 120MHz přibližně odpovídá, dál jsem neměřil,nemám zatím čím. Kanál H začíná měřit až tak od 250kHz s napětím
cca 250mV , výše se to rychle lepší. Podrobněji ještě budu měřit.
Bude-li to mít nějakou "výdrž" , pak za ty peníze je to zadarmo .
Jo, mám to holé na stole bez krytů apod. a 0,5m vedle leží drát antény VKV rádia - rušení v něm neslyším, v pásmech AM jsem zatím nezkoušel.
na programování, je to aktuální a funguje.
Na jeden kus někdo cestou asi šlápl, protože byl vylomený elyt ve stabilizátoru a zcela zdeformované kolíky řady špiček uprostřed desky. K desce jsou dodávány 2 ks zdánlivě stejných r/č vodičů s nástrčkou do protikusu v desce - jsou však zrcadlově nakrimpovány , naštěstí autor návrhu s nepozorností počítal a dal do napájení diodu proti přepolování. Elyt jsem vyměnil za klasiku a kolíky trochu srovnal. Oba kusy pracuji na první zapnutí
a chovají se dle popisu v programování od Bardodaje . Nastavil jsem úroveň svitu segmentovek na 3 , svítí to dost, odběr při napájení 9Vss je cca 95mA. Následně ověřena funkce až někam k 5,5V .
Jeden problém vidím, a sice to, že jakmile je nastaveno čítání kanálem H
nebo automatické přepínání A , pak čítač ukazuje nějaká hausnumera i bez signálu včetně zkratovaného vstupu. V režimu H stále, i když se to mění,
v režimu A chvíli hausnumero, chvíli nuly , asi jak zkouší přepínat kanály.
Zřejmě ta dělička v kanálu H ( ECL ???) něco produkuje, i kdy signál není. Když se však v programu zapne "filtrace" (udáváno 200k/30M dle kanálu) , zklidní se to a ukazuje bez signálu nuly bez ohledu na zvolený kanál.
Citlivost v rozsahu 100 kHz až 120MHz přibližně odpovídá, dál jsem neměřil,nemám zatím čím. Kanál H začíná měřit až tak od 250kHz s napětím
cca 250mV , výše se to rychle lepší. Podrobněji ještě budu měřit.
Bude-li to mít nějakou "výdrž" , pak za ty peníze je to zadarmo .
Jo, mám to holé na stole bez krytů apod. a 0,5m vedle leží drát antény VKV rádia - rušení v něm neslyším, v pásmech AM jsem zatím nezkoušel.
Použitá předdělička MB506 bez signálu na vstupu sama kmitá, ale tohle dělají všechny děličky tohoto typu.
Jde to ošéfovat tak, že měříš přítomnost signálu na vstupu a pokud není dostatečná úroveň, zakážeš měření: polovodičové nebo mechanické relé na výstup z předděličky (nebo upravit pracovní bod následujícího prvku za předděličkou ovl. signálem aby nepracoval).
Jde to ošéfovat tak, že měříš přítomnost signálu na vstupu a pokud není dostatečná úroveň, zakážeš měření: polovodičové nebo mechanické relé na výstup z předděličky (nebo upravit pracovní bod následujícího prvku za předděličkou ovl. signálem aby nepracoval).
