TDA2030

[samec]

Aký význam má kondenzátor v spätnej väzbe pri symetrickom napájaní?
Môžem ho vynechať?
https://www.st.com/resource/en/datasheet/cd00000128.pdf
strana 8, obrázok 18, kondenzátor C2

[Milan_F]

Obrázek 18 je tišťák.
Význam jednotlivých součástek je popsán na straně 10, tabulka č. 5.

[samec]

Áno, myslel som obrázok 16. Tabuľku na strane 10 som čítal. Môžem teda C2 nahradiť spojom?

[monterjirka]

Nedoporučuji.
Ty obvody nejsou tak perfektně udělané a když se ten kondík vyzkratuje, zbytečně to zvyšuje frekvenční rozsah směrem k nejnižším frekvencím, což by nevadilo, ale zvýší to zesílení nesymetrie a tím se může objevit DC složka procházející zbytečně reproduktorem

[masar]

Jinak řečeno C2 zajišťuje, že dc zesílení zesilovače z pinu 1 na pin 4 nebude větší než 1, což je žádoucí pro stabilitu a nulovou úroveň dc na výstupu.
Při zkratu C2 bude dc zesílení rovno cca 33x, tedy stejné, jako pro nf signál.

[samec]

Chcel som si zjednodušiť výrobu plošaku, no ale nakoniec je to jedno. Čo som ušetril času pri kreslení, leptaní a vŕtaní, to som dvakrát stratil pri návrhu. Asi sú tie univerzálne plošaky na niečo iné.

[samec]

A čo ak potrebujem aj jednosmernú zložku? Môžem do spätnej väzby zapojiť operačný zosilňovač a porovnávať vstupný signál s výstupným? Dá sa tým TDA2030 napájať jednosmerný motorček?

[masar]

TDA2030 je přece sám o sobě "operační" zesilovač.
Řídit motorek s ním půjde stejně, jako to šlo např. s MBA810.

[samec]

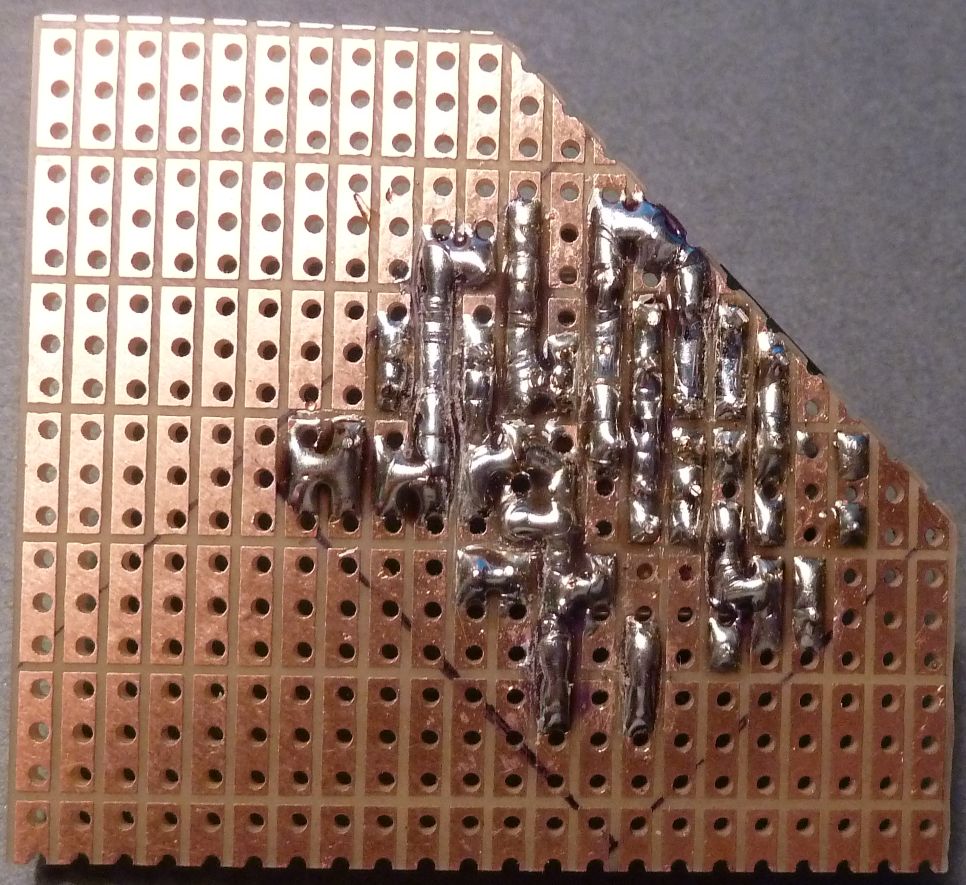

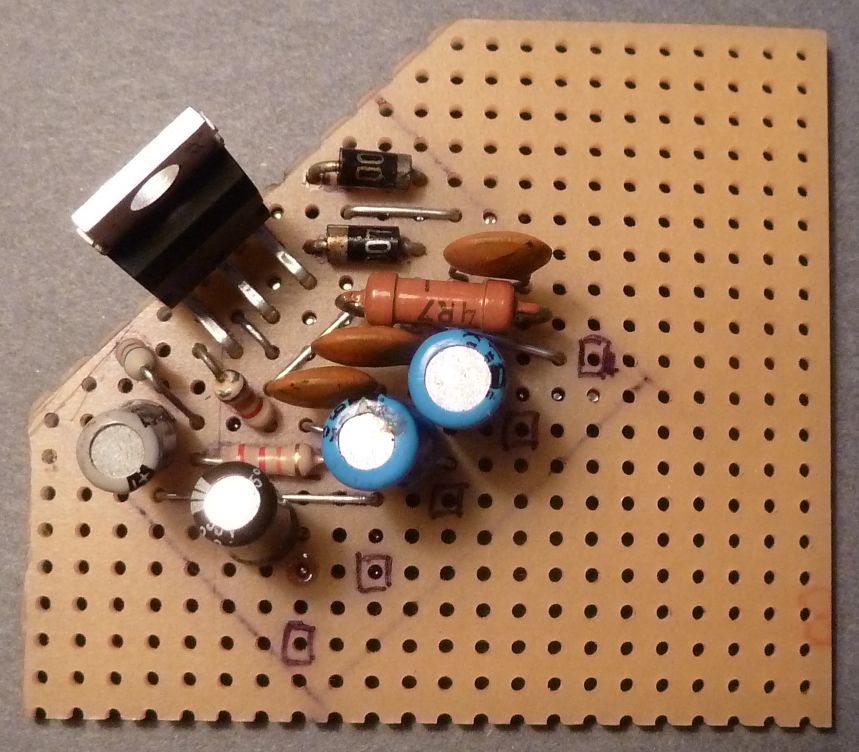

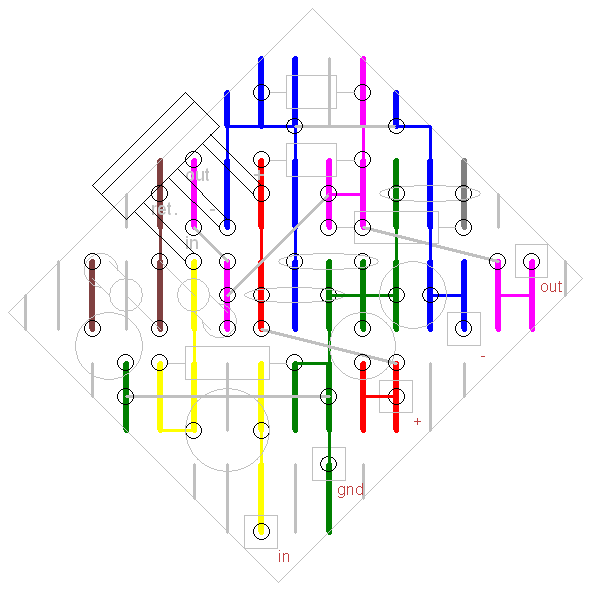

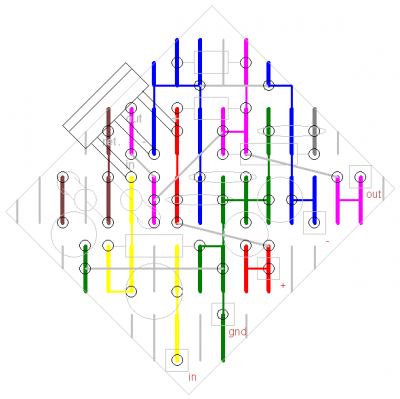

Návrh zapojenia pre univerzálny plošak - výsledok dlhých zimných večerov.
...keby to ešte niekedy niekto chcel takto "narýchlo" bastliť...

[masar]

Pěkné, záslužné...
