len tak (nf generátor)

[samec]

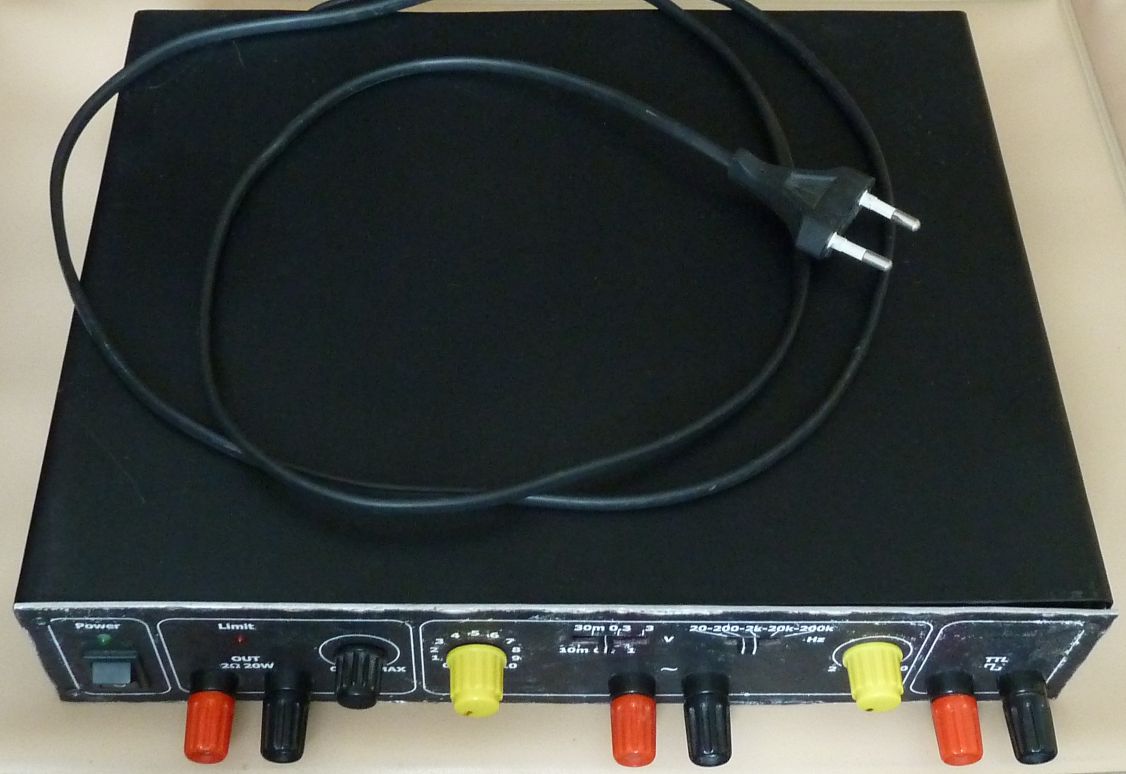

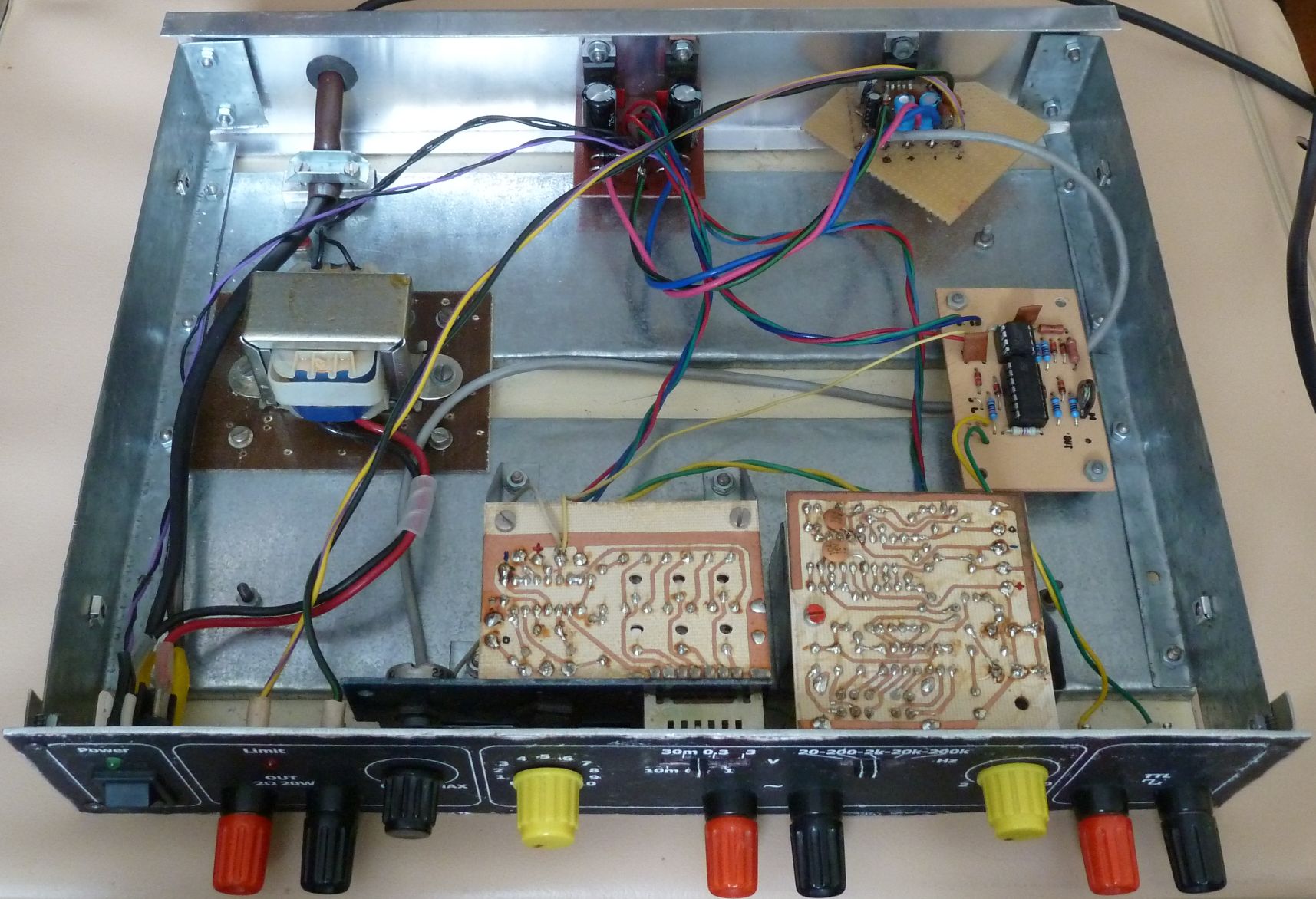

Len tak, pre inšpiráciu, alebo aby bolo o čom kecať. Pred 20 rokmi som z nadšenia a zo zúfalstva zároveň ubastlil tento prístroj. Základom je zapojenie z časopisu Konstrukční elektronika a Radio č. 3 rok 1996 strana 97. Skrinka je vyrobená prakticky na kolene doma v paneláku. Dizajn vznikol ešte na strednej škole, obrateným návrhom - najprv skrinka a potom nejaké zapojenie do vnútra. Pred mesiacom som do toho dobastlil výkonový zosilňovač, pre ktorý som po odchode na vysokú školu už nemal ani čas, ani potrebu. Mal byť nejaký 20W do 2Ω (údaj na čelnom paneli), ale už nepamätám, čo to bol za integrač. Tak som tam dal TDA2030. Generátor je oproti zapojeniu z časopisu rozšírený o rozsah 20kHz..200kHz. Mal som štvorpolohový prepínač. Operák tých 200kHz nejako zvládne a ono sa to na niečo zíde. Problémom toho generátora sa ukázal dvojitý potenciometer. Lineárny bolo málo, logaritmický príliš veľa. Tak som musel z dvoch potenciometrov skombinovať jednu dráhu lineárnu a jednu logaritmickú. Výstupný delič som si vymyslel a navrhol na 6 polohový prepínač z pokazeného čínskeho sieťového adaptéra. Transformátor je z nejakého kazeťaku. Zišlo by sa ho nahradiť nejakým výkonnejším toroidným. No ale už kto ma na to čas a peniaze? Možno nabudúce. Prevodník sínus-obdĺžnik so Zenerovou diódou sa mi nepáčil, tak som si vymyslel vlastný. Vysoká a nízka úroveň výstupného obdĺžnika sa nastavuje externým napätím. Ešte bol v pláne obvod pre indikáciu limitácie výkonového zosilňovača. Mal porovnávať vstupný a výstupný signál. Ale dnes už som skeptický pre takú myšlienku, takže sa odkladá na neurčito. Jednou z vlastnosti dizajnu toho prístroja mala byť možnosť vymieňať, vylepšovať a dopĺňať jednotlivé komponenty. Ako prvé by som vymenil skrinku.

[Michal22]

Jestli má být minimální impedance na výstupu 2R, tak by tam měl být spíš TDA2003.
Bez nároku na zkreslení.
Ale jinak klobouk dolů: já v tu dobu taky stavěl generátor, s 555, 741. Fungovall nějak, ale skříňku jsem nikdy nevyrobil. Už vůbec takovou, nikdy jsem nebyl na konečný design...

[samec]

Aj moje prvé výtvory končili v kartónových krabiciach od topánok a podobne. Prvý výtvor v kovovej skrinke bol zosilňovač s TDA7250, kde som skrinku navrhoval podľa veľkosti jednotlivých komponentov. Presne. Výsledkom bol kváder ktorý k ničom nesedí a príšerne sa v ňom čokoľvek servisuje. Tento nf generátor bol druhý výtvor a už som na to šiel opačne. V rovnakej šírke a hĺbke, len s inou výškou, som k nemu chcel poskladať ešte mnoho ďalších prístrojov, ako čítač, RLC most, rôzne napájacie zdroje, merací/riadiací interfejs k PC a pod. Začal som ešte kombinovaný napájací zdroj, kde mali byť nezávislé 2x symetrické napätie ±9, 12, alebo 15V, 1x 5V a 2x regulovateľné 0..30V. Dostal som sa len po rozostavanú skrinku vypilovanými otvormi na prednom paneli. Kvôli neúspechu s predným panelom na generátor, ktorý je vytlačený na papier na laserovej tlačiarni a nalepený, som chcel predný panel eloxovať na čierno a popis vyfrézovať. K tomu som sa už ale nikdy nedostal.
