Oranžové elyty Nippon

Zpráva

sinclair · #1 Příspěvek od **sinclair** » 03 kvě 2019, 07:46

Prosím, pomozte mi najít datasheet starších, jasně oranžových modelů radiálních elektrolytů Nippon série LL.

Vyráběly se přibližně ve stejné době, jako ta nejběžnější, černá série Nippon SM.
Sortiment kapacit těch oranžových LL je od cca 1uF do max. 100uF, vždy na poměrně malá napětí, asi do 35V.
Nejčastější jsou jen na 16V či 25V, skoro vždy použité jako vazební a v celém přístroji, kde je asi tak stovka elytů, jich bývají jen jednotky kusů.

Bipoláry to nejsou, kdyby si někdo chtěl rejpnout. Mají normálně značený mínus a po vyletování značný svod, co ale doformováním padá na úroveň tantalů, tj. skoro neměřitelný.

Jsou v jasně oranžové smršťovačce, černý potisk.
Vedle loga Nipponu jsou velká písmena LL a mají nestandardní rozměry.
Nejmenší typ není jako dneska 5x11, ale asi 6x14 apod.

Pomozte mi prosím najít datasheet těchto elektrolytů, potřeboval bych znát jejich původní vlastnosti.
Díky moc.

KUBO · #2 Příspěvek od **KUBO** » 03 kvě 2019, 08:04

Pôvodný datasheet neviem nájsť, ale podľa výrobcu séria LL (Low leakage current - Nízky zvodový prúd) bola nahradená sériou LLA

sinclair · #3 Příspěvek od **sinclair** » 03 kvě 2019, 17:31

Nevěděl jsem přesně, zda to LL má být low leakage, nebo long life - už vzhledem k tomu, že všechny jsou větší, než běžné.
Nejspíše tedy to první.
Díky moc.

#4 Příspěvek od **kokun** » 03 kvě 2019, 18:38

sinclair píše:Nevěděl jsem přesně, zda to LL má být low leakage, nebo long life - už vzhledem k tomu, že všechny jsou větší, než běžné.
Nejspíše tedy to první.

Ale on to měl už. KUBO docela podloženo - viz jeho odkaz:

KUBO píše:Pôvodný datasheet neviem nájsť, ale podľa výrobcu séria LL (Low leakage current - Nízky zvodový prúd) ...

LEAD TYPE REPLACEMENTS

Discontinued series Characteristics Replacements
. . .
LL                                                     LLA / KY
              Low leakage current
LR                                                     LLA
. . .

https://www.chemi-con.co.jp/e/catalog/aluminum.html
https://www.chemi-con.co.jp/e/catalog/p ... e-2019.pdf

sinclair · #5 Příspěvek od **sinclair** » 04 kvě 2019, 17:55

Magická písmenka LL, případně L.L. používali i ostatní "výrobci".

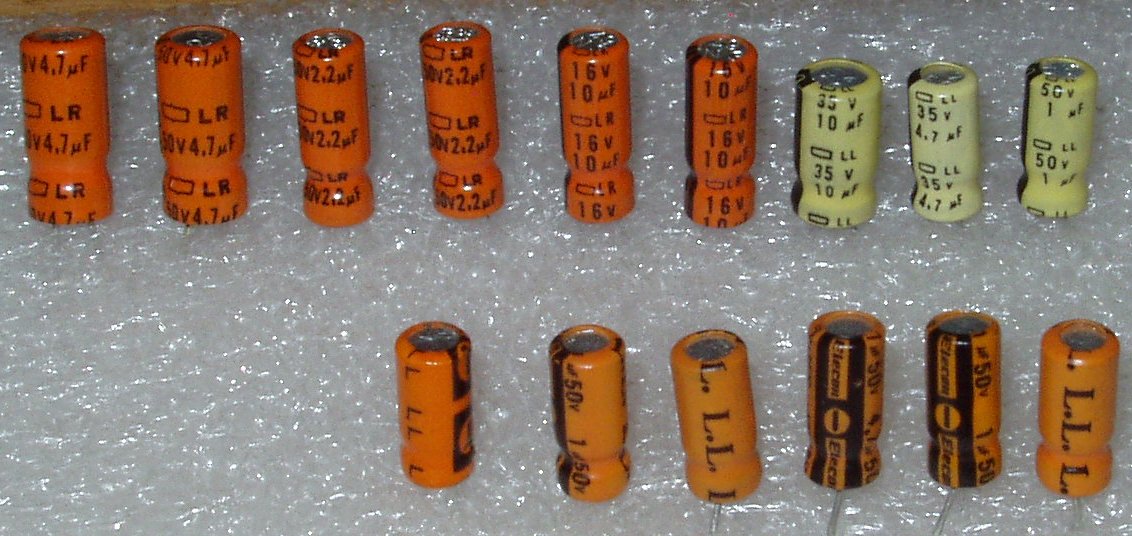

Celá zadní řada je Nippon, LR mají výšku 14mm, průměry sedí do řady 5 a 6,3. Bílá řada LL má výšku 11mm.
Vše od Nipponu je dosud ve vynikajícím stavu. Po doformování jejich štítkovým napětím /asi 30 min./ je jejich svodový proud i po 35-40 letech od jejich výroby skutečně velmi malý. Srovnatelný číselně i řádově s červenými tantalovými kostkami ERO.
Některé současné, značkové výrobky mají i po pečlivém naformování proti těmto starcům svody i mnohem větší. Nepřekvapilo mě to..

Výroba MKT svitku 2,2/50 už možná může být levnější, než výroba takového elektrolytu...ne?
Zaráží mě třeba skutečnost, že těm stovkám noname výrobců elytů se pořád ještě vyplatí vyrábět kapacity 0,1 - 0,47uF v elektrolytickém provedení, standardně na 50V, často i na 100V a klasickém futrálu 5x11, nebo 3,5x7. Běžná spotřebka i hračky jsou toho plné.
Podle mě je to jen zbytečné plýtvání surovinami.
Třeba v těch hračkách už to musí jít v pohodě nahradit lacinou monolitickou keramikou, ne?

V přední řadě úplně vlevo, je tím LL natočená dopředu všem dobře známá "značka" CapXon, 4,7/50.
Zbytek je jen různě otočená "značka" Elecon, 1/50 a 4,7/50.
Všecky jsou low leakage jenom jako, i přes natištěný LL, L.L. i oranžový obal.
Mám je schované jen jako raritu, jsou i přes pokusy o doformování nepoužitelné vůbec na nic.
Asi se úspěšně podvádělo už někdy mezi 70. a 80. lety, bohužel...

Nenafotil jsem taky nějaké nízkosvodové kusy od Siemense. Jsou také jasně oranžové, mají v širokém, mínusovém černém pásku označení E3 a natištěno i přesné datum výroby.
Jak už bývalo u této firmy dobrým a letitým zvykem..Chování jako Nippony.
