Problém s neinvertujícím operačním zesilovačem

[lukassei]

Dobrý den,
Prvně bych rád uvedl, že jsem amatér, který se snaží naučit se něco o elektrických obvodech.
Posledních pár dní se potýkám s problémem s operačním zesilovačem. Snažím se postavit neinvertující operační zesilovač, ale nedaří se mi to.

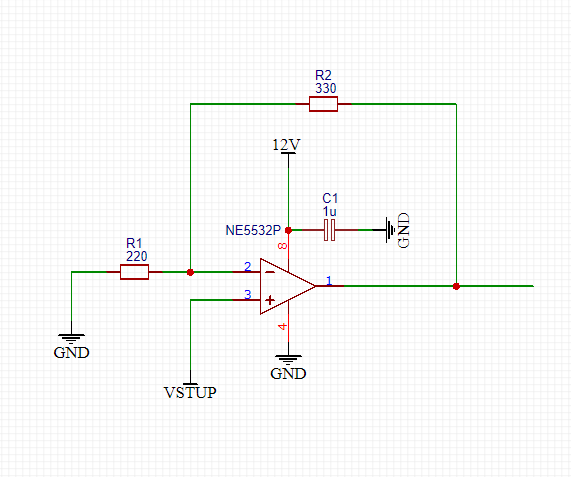

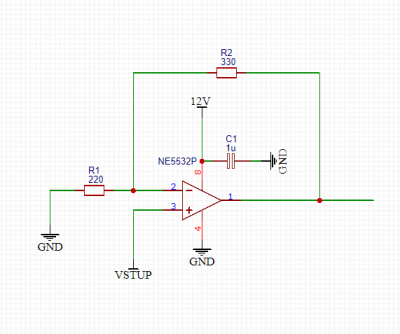

Schéma mého zapojení je v příloze.

Podle výpočtu by mělo zesílení být +- 2,5. Ale když na vstup připojím 1,2V, tak na výstupu je napětí pouze 1,48V. (Stejně se operační zesilovač chová, i když na pin 4 připojím místo země -12V)

Neví někdo co dělám špatně?

Použitý operační zesilovač: TI NE5532P

předem děkuji za každou pomoc.

[forbidden]

V prvé řadě zvětši hodnoty těch odporů, tak stonásobně. Při nesymetrickým napájení některý OZ neumí zpracovat malý vstupní signály, teď z hlavy nevím jak je na tom ten NE5532. Při symetrickým a s většíma odporama to musí fungovat.

[jezevec]

A ještě zablokuj keramikou (100nF) napájecí piny co nejblíže u pouzdra.

[lukassei]

Díky zvyšit odpory doopravdy vyřešilo muj problém. Na zkoušku jsem použil 47k a 10k a teď doopravdy dosahuju zeílení -+ 5,7 tak, jak by to mělo být.

Mám každopádně ještě jednu otázku, v případě, že budu chtít použít operační zesilovač jako rozdílový zesilovač, musím na něho přivést záporné napětí? nebo si vystačí s +12V a zemí.

Ta keramika se prakticky toho pinu dotýká, takže blíž už být nemůže

[danhard]

Každěj operák potřebuje pro funkci nějaké napětí k napájecím drátům, jak na vstupu, tak na výstupu.
Jenom operáky rail to rail, potřebují minimum.
Takže se nejdřív podívej, jaký je definovaný rozsah vstupních a výstupních napětí.

[Milan_F]

Hlavně chybí při nasymetrickém napájení virtuální zem.

[lukassei]

Děkuji za vaše rady. NE5532P má rozsah napětí +15V až -15V.

K čemu je vlastně dobrá virtuální zem?

[danhard]

To je rozsah napájecího napětí.
K tomu se vztahuje rozsah vstupního napětí
Common-mode input-voltage range
a rozkmit na výstupu se záteží
Maximum peak-to-peak output-voltage swing.
Je to typický operák pro symetrické napájení a při napájení +/- 15V můžeš počítat, že bude pracovat s napětími +/- 12V, tj. 3V k napájení.
I když to budeš napájet asymetricky, třeba 0V a +30V, tak se musí pohybovat vstup i výstup 3V od napájení, takže +3V až +27V proti 0V.
Do středu na +15V si posadíš virtuální zem a proti ní budeš vstup i výstup stejnosměrně vztahovat.

[EKKAR]

Děkuji za vaše rady. NE5532P má rozsah napětí +15V až -15V.

K čemu je vlastně dobrá virtuální zem?

Dost dobře nechápu, kdes sebral tu pitomost s ±15V - katalogová hodnota napájecího napětí NE5532 všech modifikací (hlavně se liší teplotním rozsahem a futrálem - a podle něj i maximální výkonovou ztrátou) je ±22V - viz například tenhle odkaz. Jiná věc je, že TY DO NĚJ POUŠTÍŠ jen těch ±15V ...

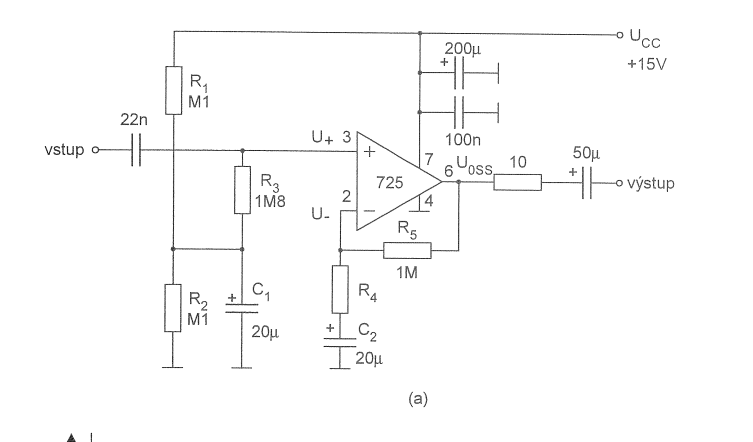

A virtuální zem? Ta se vytváří pomocí děliče tam, kde nemáš zdroj s vyvedeným středem nebo jiným bodem, na kterým je definovaný napětí vůči kterýmu pak v zapojení měříš všecky další hodnoty. Při jenom jednom napájecím napětí totiž nemůžeš získat signálový napětí se zápornou hodnotou, ale jen vyšší nebo nižší napětí vztažený proti jednomu napájecímu přívodu (obvykle zápornýmu). Kdybys měl na vstupu zesilovače jen s jedním napájecím napětím signál symetrickej kolem nulový hodnoty = s kladnýma i zápornýma půlvlnama, zesílil by ti správně jen jednu polovinu (podle konkrétního zapojení buď jen ty kladný, nebo jen ty záporný půlvlny) - druhá by ho nevybudila a signál by se zkreslil. Proto se používá buď symetrický napájení, nebo se při použití jen jedný polarity napájení musí vytvořit "virtuální zem", která přivedením na jeden ze vstupů posune klidový napětí na výstupu zesilovače tak, aby rovnoměrně zesiloval obě polarity signálu na svým vstupu. Vstup i výstup zešilovače se pak musejí oddělovat kapacitou, aby nedošlo ke stejnosměrnýmu zkratu...

[danhard]

lukassei využívá našich doporučení, +/- 15V je doporučená hodnota.
Každej to nemusí hned kalit na Absolut Maximum, jako EKKAR

[EKKAR]

Žvaníš, Vašku, žvaníš jak Palackej a dobře to víš. Pokud někdo napíše, že součástka "má napájecí rozsah", je tím běžně chápaná maximální hodnota definovaná výrobcem. Pokud chci napsat, že JÁ ho napájím nějakýma XY voltama, musím napsat "dávám mu tolik a tolik voltů" - v tomhle konkrétním zapojení. A laskavě nepřekrucuj jako Tatrman co jsem kde napsal nebo nenapsal - rozhodně jsem nikomu neradil, aby do NE5532 cpal plnejch ±22V, ale napsal jsem, že to je maximální katalogová hodnota.

[danhard]

Ale lukassei neví přesně, co znamenají ty termíny.
Kdyby to věděl, tak by se tu neptal

A asi nevidí důvod překračovat doporučené pracovní podmínky.
7.3 Recommended Operating Conditions

Stresses beyond those listed under Absolute Maximum Ratings may cause permanent damage to the device.
These are stress ratings only, and functional operation of the device at these or any other conditions beyond those indicated under Recommended Operating Conditions is not implied.
Exposure to absolute-maximum-rated conditions for extended periods may affect device reliability.

[lukassei]

tak tak.. Omlouvám se za zmatení, ano +- 15V jsem bral jako hodnotu která je v datasheetu uvedena jako doporučená.

Každopádně, děkuji za osvětlení

Osobní invektivy smazány. Jezevec

[danhard]

Dost dobře nechápu, kdes sebral tu pitomost s ±15V - katalogová hodnota napájecího napětí NE5532 všech modifikací (hlavně se liší teplotním rozsahem a futrálem - a podle něj i maximální výkonovou ztrátou) je ±22V - viz například tenhle odkaz. Jiná věc je, že TY DO NĚJ POUŠTÍŠ jen těch ±15V

Není to žádná pitomost, použil na napájení maximální doporučenou hodnotu, kterou výrobce výslovně doporučuje pro bezchybnou funkci.
Trapný je akorát, že tu brouk Pytlík EKKAR péruje nějakého nováčka, kterej se slušně zeptal.
Ale podle Jezevce je to asi normální a každej si to má s EKKAREM vyřídit sám

ps. Když jsi tak chytrej EKKARE, jako rádio Jerevan a neumíš si to ani přečíst, tak si to nech od někoho přeložit
Napájecí rozsah je to, kde výrobce zaručuje bezchybnou funkci, by Ti řekl asi každej kvalitář.
