Vytvoření krátkého impulsu pro 555

#1 Příspěvek od Osmdesat »

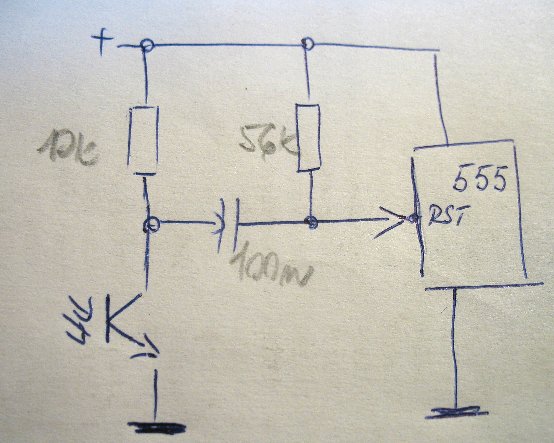

Vytvářím zapojení tvořené bistabilním klopným obvodem s 555, kde impuls na TRI spouští motor pohonu a impulz z optické clony na hřídeli opět vypíná motor pinem RST a čeká se na příchod dalšího imulzu, který motor opět roztočí.

Optický snímač tvoří fototranzistor. Jeho osvit přizemní pin RST. Jde mi o to, aby impuls ihned odezněl, i když na fototranzistor stále dopadá světlo. Jinak by totiž nešlo impulsem na TRI motor opět roztočit.

Než tam zařadím monostabilní klopný obvod, který impuls zkrátí, zkouším jednodušší řešení - pomocí RC článku impuls zkrátit, ale moc se mi to nedaří. Možná jen dávám špatné hodnoty odporu a kondenzátoru. Rychlost otáčení je cca 1 ot/s, tzn. do té doby se musí RC člen zase zotavit, aby byl schopen při následujícím osvitu pin RST dokonale přizemnit. Nebo možná existuje nějaký jiný fígl.
Přizemňuji-li RST fototranzistorem přímo, je to spolehlivé.
Přílohy
Uživatelský avatar
ZdenekHQ
Významný člen
Příspěvky: 25519
Registrován: 21 črc 2006, 00:00
Bydliště: skoro Brno
Kontaktovat uživatele:

#2 Příspěvek od ZdenekHQ »

On ten vstup RST není zrovna "uživatelsky přívětivej", co se týká podobnýho zapojení. Víceméně vyžaduje tvrdé spojení se zemí pro aktivní reset, jinak se chová nevyzpytatelně. Proto ho taky málokdo používá.
Pro moje oslovení klidně použijte jméno Zdeněk
Správně navržené zapojení je jako recept na dobré jídlo.
Můžete vynechat půlku ingrediencí, nebo přidat jiné,
ale jste si jistí, že vám to bude chutnat[?
]
Uživatelský avatar
forbidden
Příspěvky: 9442
Registrován: 14 úno 2005, 00:00
Bydliště: Brno (JN89GF)
Kontaktovat uživatele:

#3 Příspěvek od forbidden »

Zkusil bych tam dát 1 µ a hlavně kouknul osciloskopem, jak na RST průběh vypadá.
Uživatelský avatar
Bernard
Příspěvky: 3654
Registrován: 27 kvě 2005, 00:00

#4 Příspěvek od Bernard »

Možná tam vadí, že přizemněním toho fototranzistoru se kondenzátor nabije téměř na Vcc (na vstupu reset by bylo skoro 2x Vcc), a potom je třeba ho vybít dost pod 1 V, aby nový reset zafungoval. Pokud je na vstupu reset záchytná dioda proti přepětí na Vcc, tak fajn, pokud ne, tak bys jí mohl přidat zvenku.
Uživatelský avatar
jezevec
Hlavní moderátor
Příspěvky: 6103
Registrován: 13 čer 2004, 00:00
Bydliště: Břeclavsko
Kontaktovat uživatele:

#5 Příspěvek od jezevec »

Použil bych CD4098, můžeš si zvolit spouštění vzestupnou nebo sestupnou hranou impulsu, opakované nebo jednorázové spouštění. Určitě je to lepší řešení než s 555.
Uživatelský avatar
Osmdesat
Příspěvky: 1537
Registrován: 19 led 2016, 00:00
Bydliště: Liberecko

#6 Příspěvek od Osmdesat »

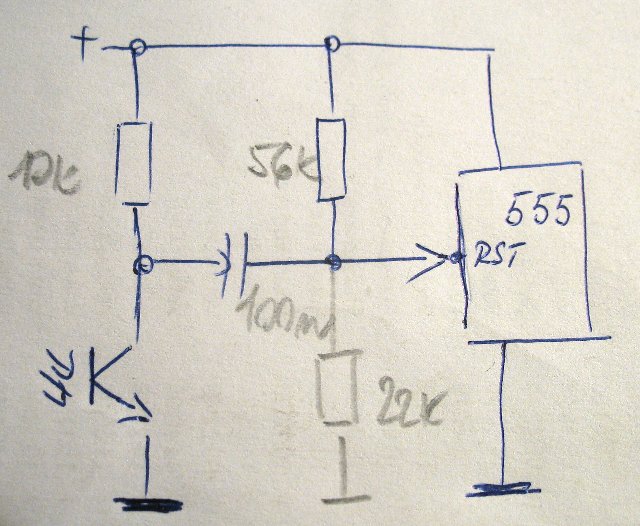

Díky za postřehy, nakonec jsem to vyřešil přidáním odporu mezi RST a zem, čímž jsem snížil nabíjecí napětí kondenzátoru a zároveň to celé trochu stáhnul k zemi, aby se tomu líp přizemňovalo. Ano, RST chce jít pod 1 V. Na RST se objevovalo skoro 2x Vcc, teď už je to v pořádku.

Mám tu zásobu polských 74121 a chtěl jsem po nich přesně tento úkol, jenže jejich výstupní napětí odmítalo řádně zavírat a otvírat mosfet, kterým ovládám motor, tak jsem to s nimi vzdal a přešel na 555, resp. 556, kde druhou polovinu používám zase pro jiný účel. Ale to CD4098 by se mohlo chovat lépe než staré 74121.
Přílohy
