Držák DPS

Zpráva

#1 Příspěvek od **forbidden** » 17 čer 2019, 19:23

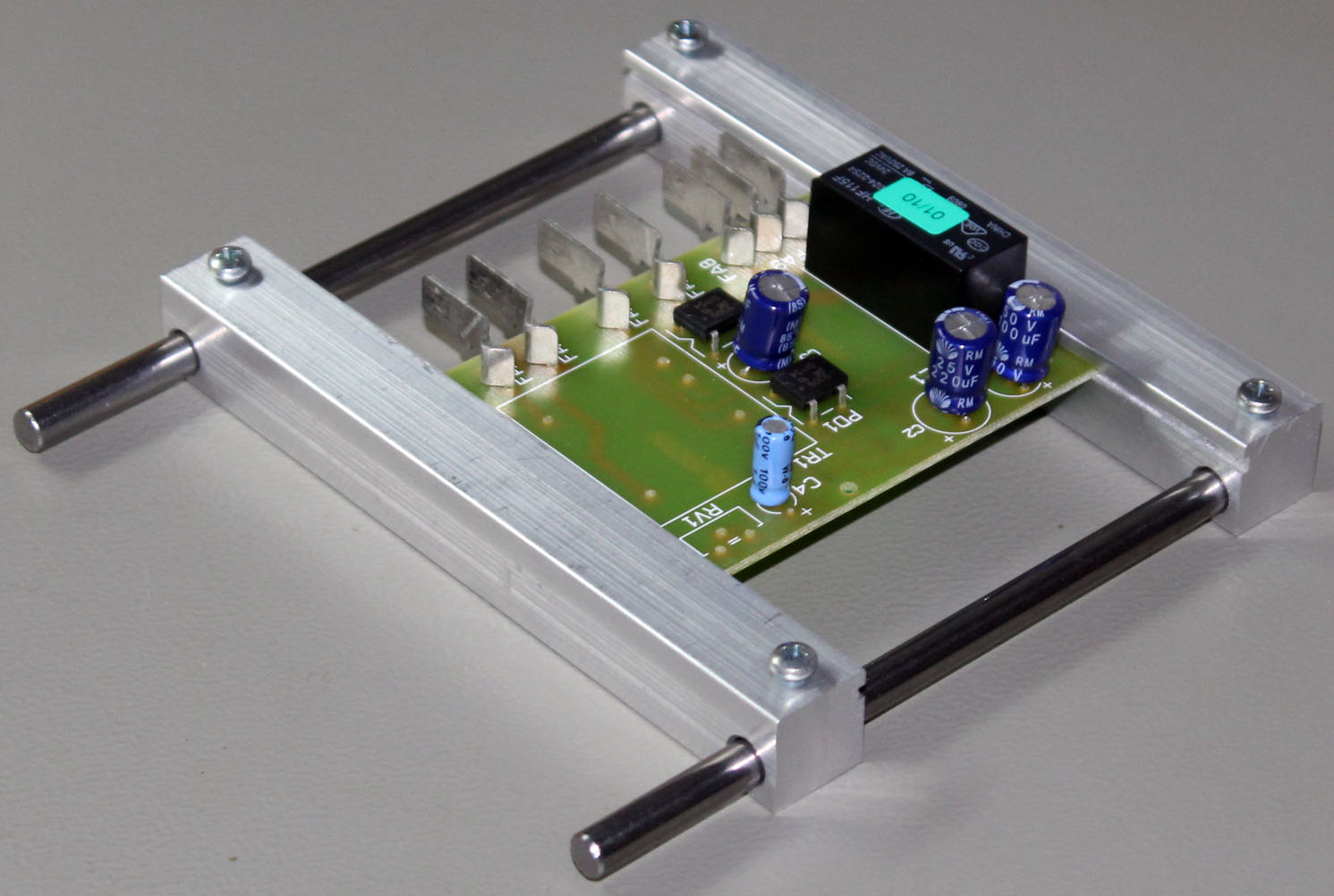

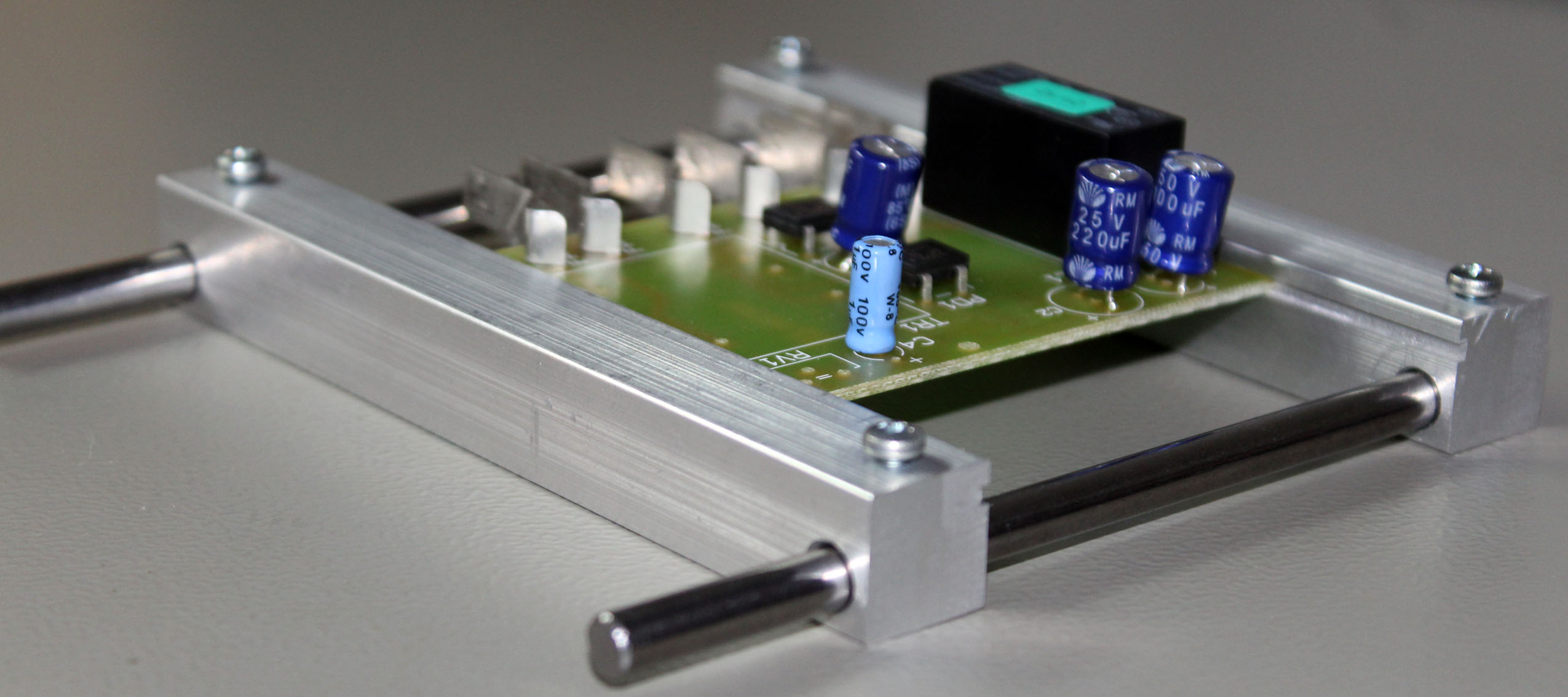

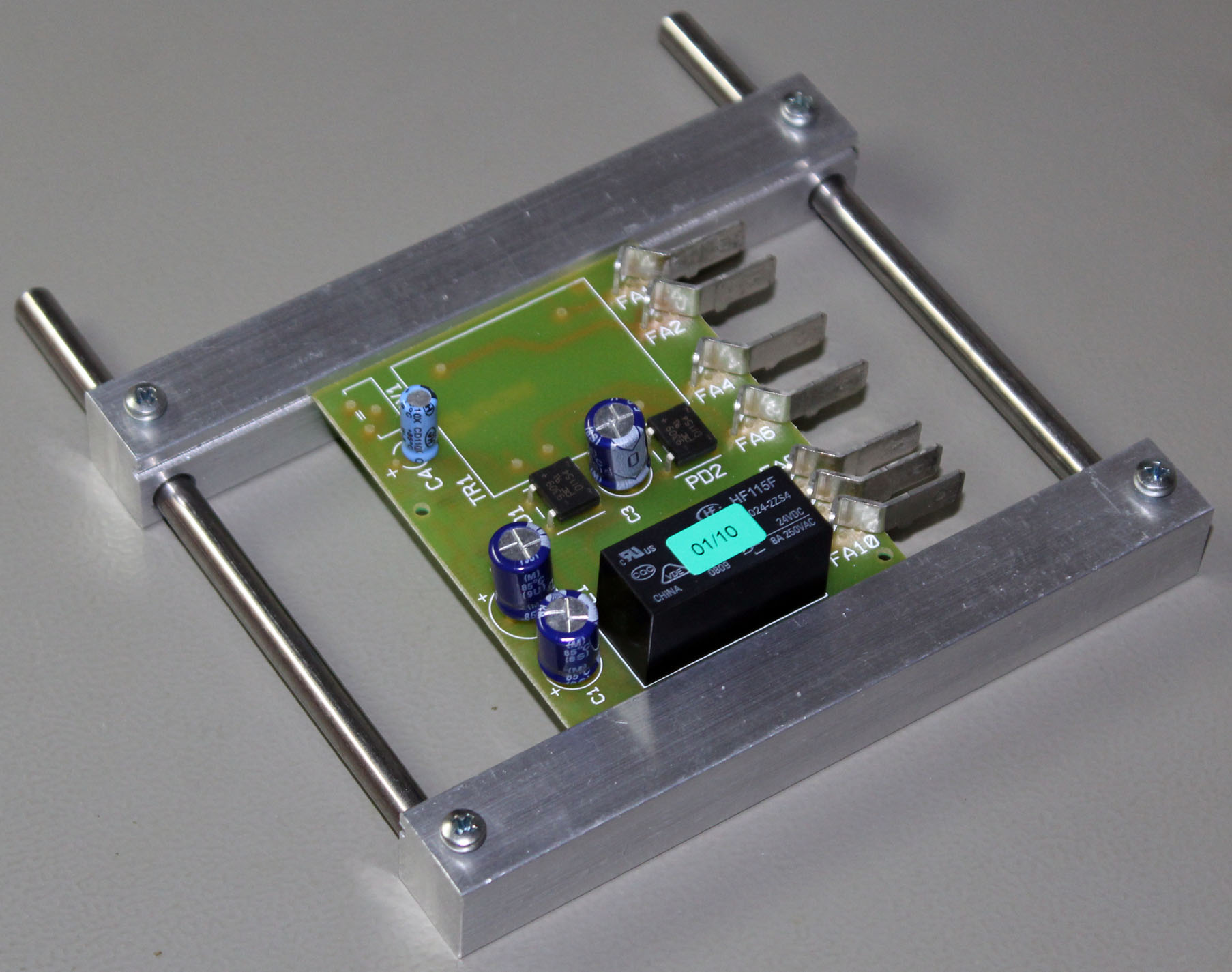

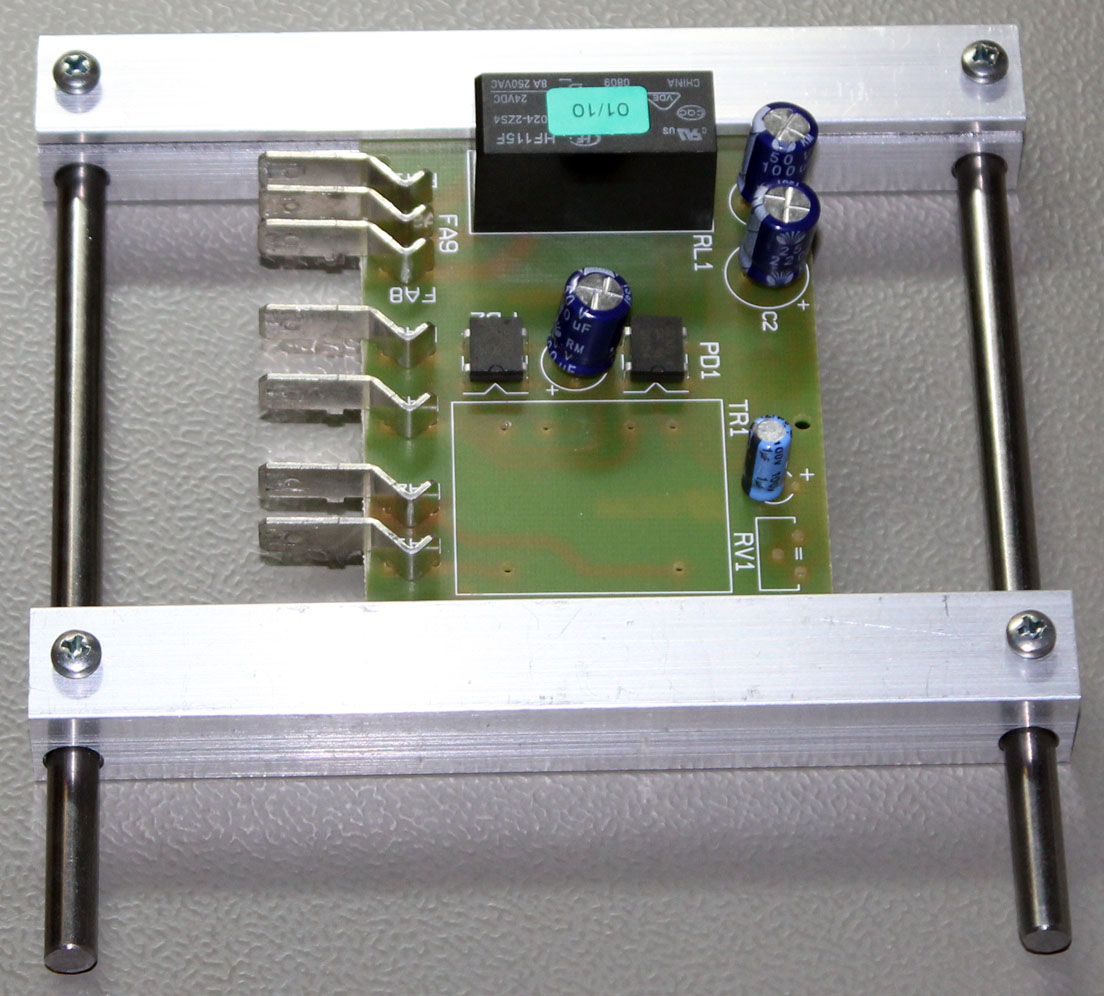

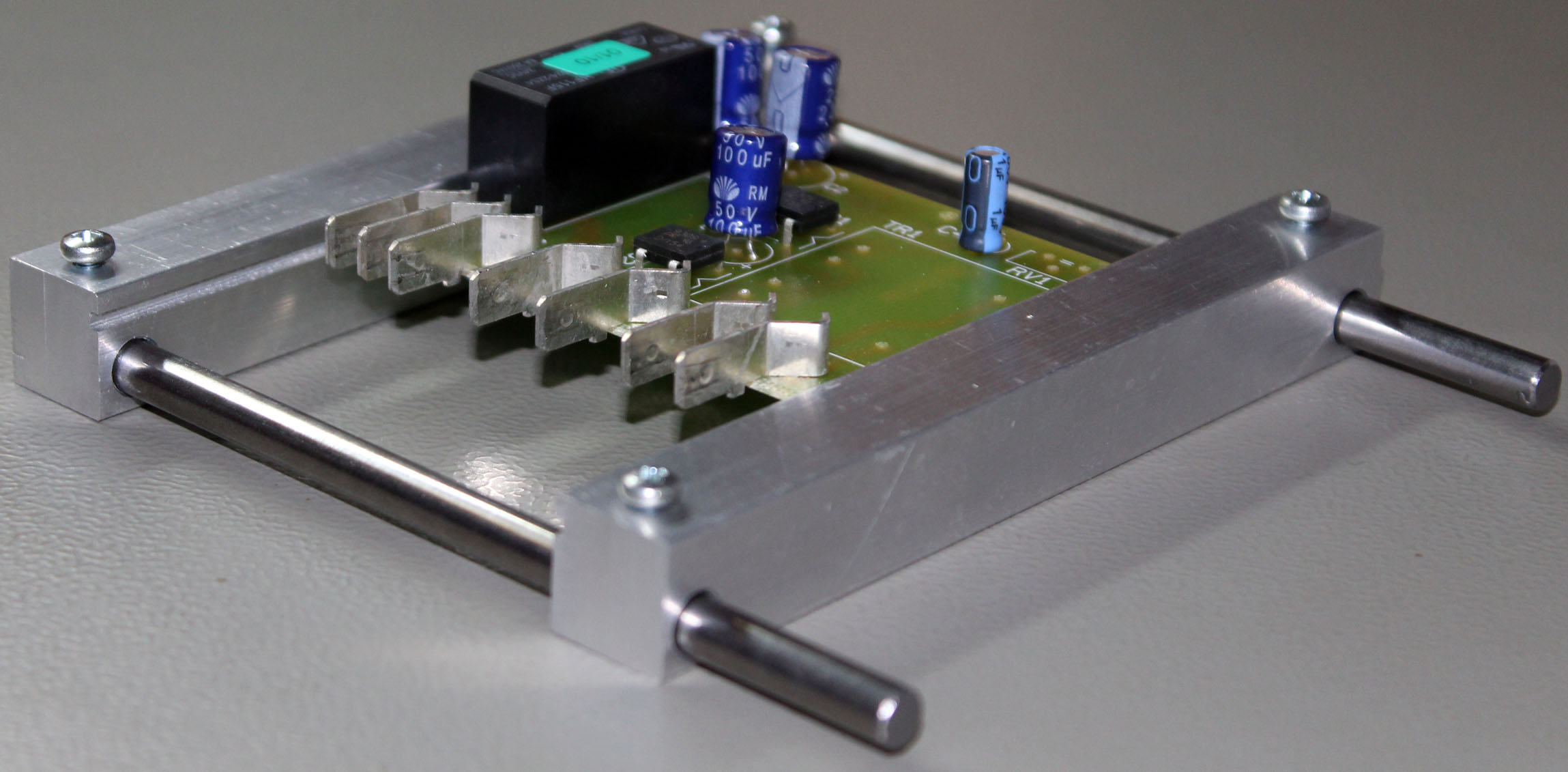

Taky jsem dostal chuť si trochu zašpinit ruce. Už jsem to měl nějakou dobu v hlavě, ale nebyl čas a vůle. Maličký desky mi při osazování/opravách vždycky cestovaly po stole, teď už nebudou.

vladimir · #2 Příspěvek od **vladimir** » 17 čer 2019, 19:42

https://www.hadex.cz/p124-otocny-drzak- ... ju-zd-11e/
jsem objednal a pokud to bude málo, udělám větší - kombinace jekl a plast na tomhle principu, zdá se mi to víc univerzální

#3 Příspěvek od **forbidden** » 17 čer 2019, 20:02

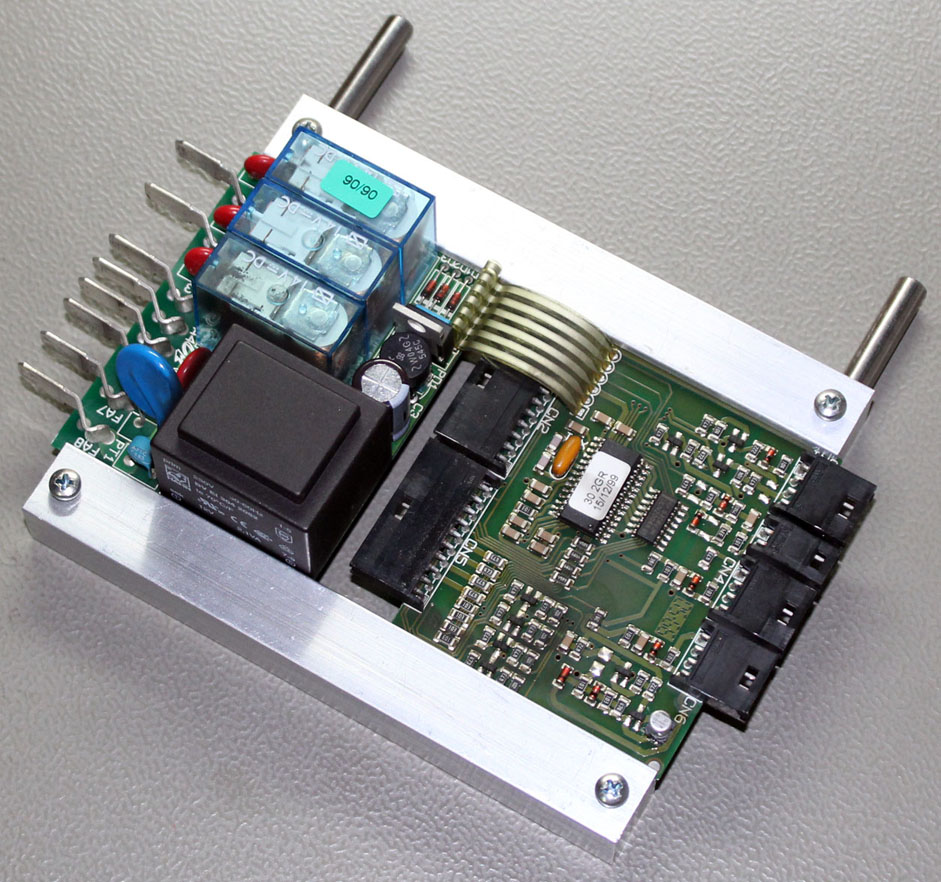

Nad tím jsem přemýšlel, ale nevěřím, že když zatlačím na kraj DPSky, že to ten otočnej spoj udrží na místě. Druhá věc je, že když dělám maličký SMDčka, tak potřebuju mít ruku opřenou co nejníž. Takto ve výšce by to pro mě bylo nepohodlný. Třetí věc byla ta, že často opravuju desky jako na fotce, jen jsou dvě shodný spojený plochým kabelem, bez konektoru. V tomto je upnu vedle sebe obě naráz.
No a hlavně jsem si to chtěl udělat sám.

robo · #4 Příspěvek od **robo** » 17 čer 2019, 20:25

Ten ZD-11E jsem koupil náhodně při jedné návštěvě u slona. Jednu chvíli jsem si říkal co za krám jsem koupil. Ale je to parádní věc, je tam aretační šroub aby se to neotáčelo když nechceš. Solidní stabilita. První pájení menši destičky a dobrý, konečně skončilo cestování po stole.

Hydrawerk · #5 Příspěvek od **Hydrawerk** » 17 čer 2019, 23:10

V jedné práci jsem používal čtyři kusy držáku DPS Hakko C1390 Omnivise . Bylo to užitečné. https://www.hakkousa.com/products/acces ... older.html
Nápad je to pěknej, asi by to částečně šlo vyrobit doma.

vladimir · #6 Příspěvek od **vladimir** » 17 čer 2019, 23:10

https://www.wish.com/search/Soldering%2 ... rce=search

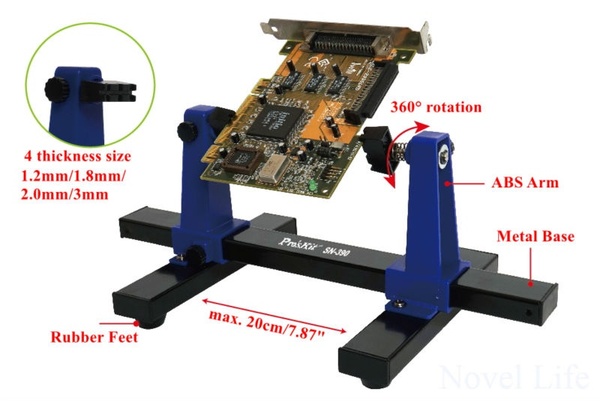

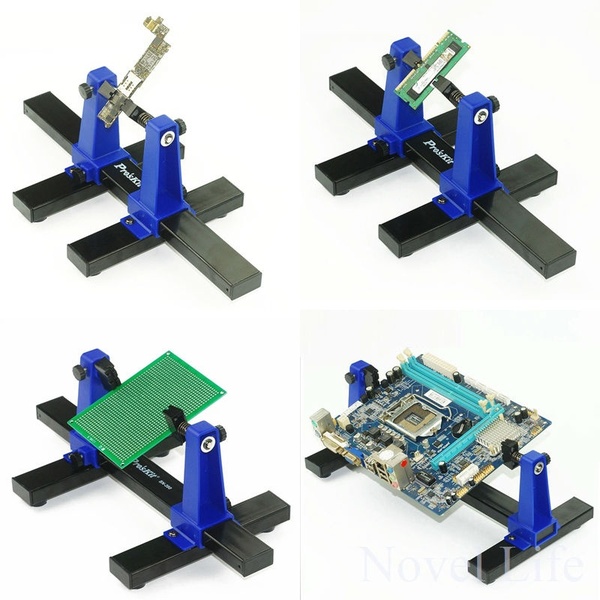

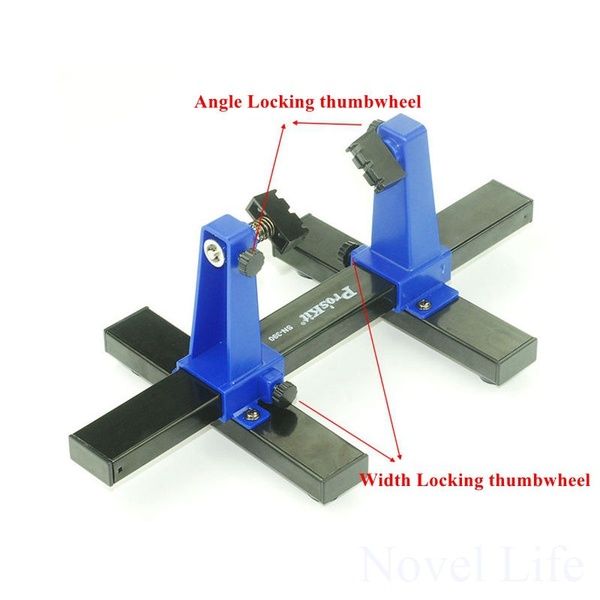

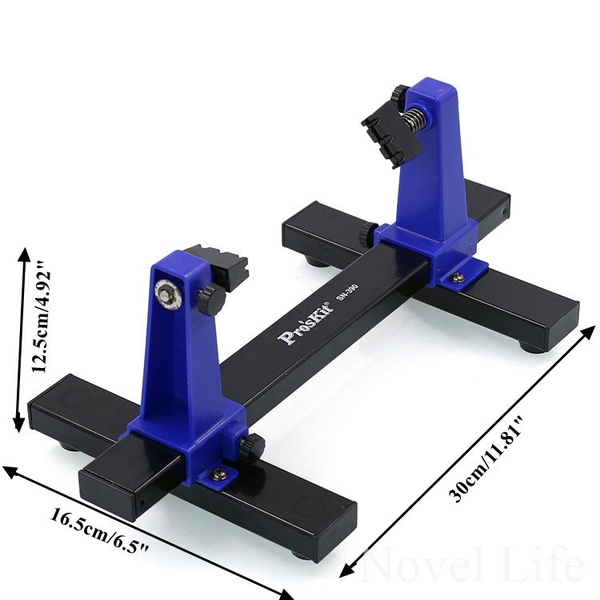

Tady je pár obrázků, které by mohly inspirovat ty kteří by chtěli stavět něco vlastního.
Až odzkouším to ZD-11E , uvidím jestli bude nutné stavět stabilnější.

Celeron · #7 Příspěvek od **Celeron** » 18 čer 2019, 00:17

Forbidden, kde prosím kupuješ tyhle zvohejbaný fáston kudly 6,3x0,8 do plošáku? Já vím jen o plochých.

#8 Příspěvek od **forbidden** » 18 čer 2019, 10:32

2 vladimir: "K prohlížení produktů se musíš zaregistrovat" :evil:

To bude určitě moc seriózní e-shop.

2 Celeron: Zatím jsem je kupovat nepotřeboval, toto jen opravuju a fastony nikdy vadný nebyly. Mívají leda studeňáky vlivem mechanickýho namáhání při připojování/odpojování. Ale můžu potvrdit, že jsou tyto daleko lepší, jak ty rovný.

2 Hydrawerk: Zajimavej nápad, toto jsem ještě neviděl.

vladimir · #9 Příspěvek od **vladimir** » 18 čer 2019, 10:49

K eshopu asi nemá cenu se vyjadřovat, pokud se registrovat nechceš najdi fotky jinde.
Mám ale dotaz, podle obrázků, které jsi sem dal, mi není jasné jak vlastně ty THT součástky osazuješ. Podle fotek držák i s uchycenou deskou, i v případě že ji otočíš visí "v luftě" za nejvyšší součástky.
Proto jsem psal, držák na principu ZD-11E je univerzálnější a umožňuje smíšené osazení SMD i THT. Ty asi osadíš SMD v držáku a zbytek bez něj ?

#10 Příspěvek od **forbidden** » 18 čer 2019, 11:09

Já bych se na fotky rád podíval, inspirace se vždycky hodí. Jen nevím, na který konkrétně.
Držák jsem dodělal včera, zatím jsem jej nepoužil. Primárně jsem ho dělal na SMD, protože mi opravdu destičky furt jezdily po stole, tak jsem je chtěl nějak uchytit. Druhej důvod byly ty dvojdesky, dělám jich dost a blbě se mi s nima manipuluje, když jedna furt visí na kabelu.
Jinak THT osazuju takovým trikem. Začínám od nejnižších součástek, třeba odpory, nasázím je do desky a všechny přelepím kaptonovou páskou. Pak celou desku otočím a zapájím zaráz. Nic mi nevypadne. pak jedu další "patro". Docela se mi to osvědčilo. Používám i svěráček s kulovým čepem, čelisti se dají nastavit libovolným směrem. Celej držák i s DPSkou můžu kdyžtak uchytit do něj.

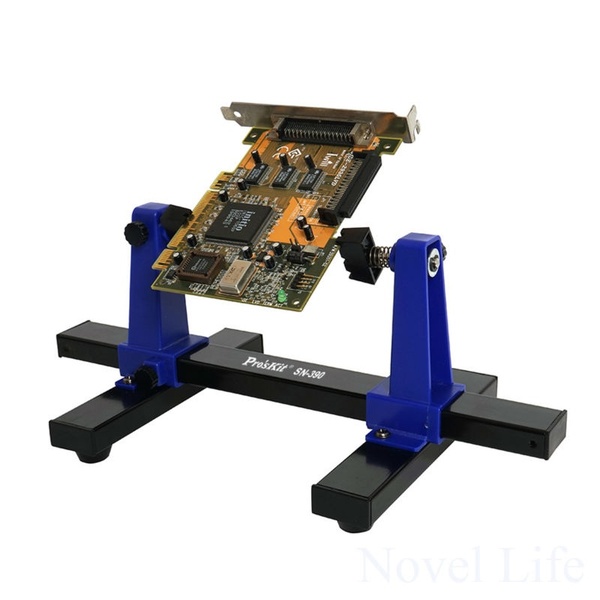

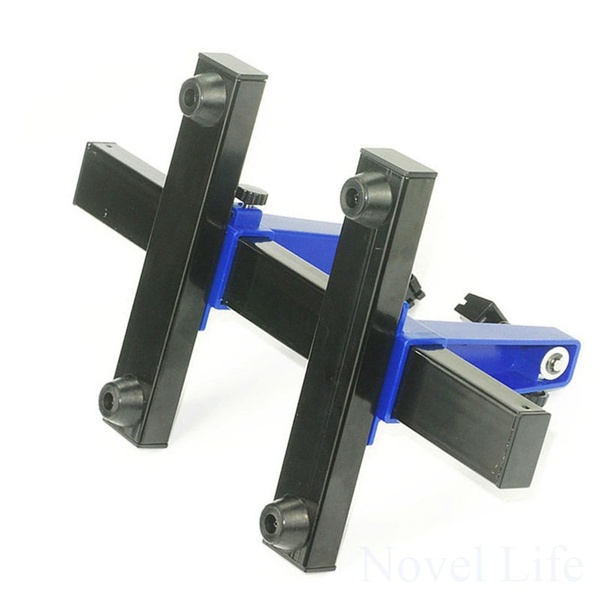

vladimir · #11 Příspěvek od **vladimir** » 18 čer 2019, 11:36

větší nestáhnu

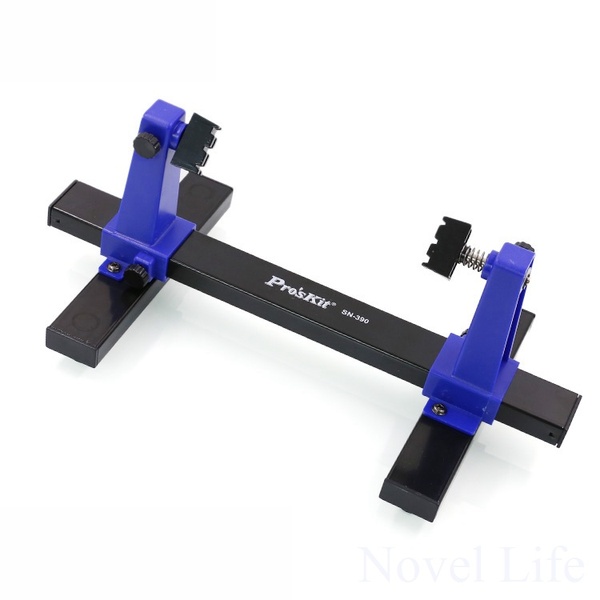

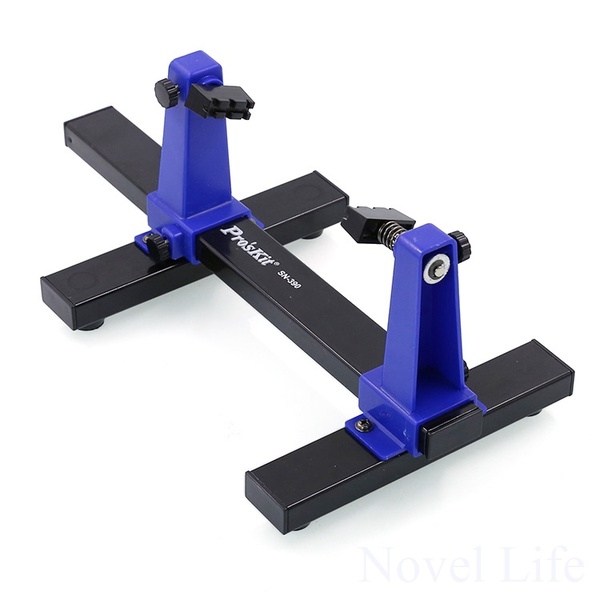

vladimir · #12 Příspěvek od **vladimir** » 18 čer 2019, 11:38

zbytek

#13 Příspěvek od **zdenoeddie** » 18 čer 2019, 11:57

Ten drziak mam aj ja, je to paradna vec, aj na testovanie/ozivovanie DPS, pekne sa v tom da DPS otocit a merat na oboch stranach.
