Návrh zdroje pro lampový mikrofon
Moderátor: Moderátoři
Není asi námitek, pokud to vyhoví. Odrušit diody v můstcích by bylo vhodné.
Myslel jsem, že jeden z nejznámějších napáječů Neumann dobře znáš...?
Jak lze vidět, tak respektovaná firma u poměrně kvalitního napáječe nepoužívá stabilizaci žhavení /je celkem k ničemu/ a žhavicí napětí řídí tím nejjednodušším možným způsobem - drátovým trimrem.
Netřeba k tomu čtyřicet integrovaných tranzistorů uvnitř LM317.
Tlumivka pomáhá filtrovat, je to úplně školní filtrační LC +R řetězec.
Při směšném žhavicím odběru elektronky /v případě EC92 v CMV563 tuším 150mA/ není podle firmy Neumann zřejmě třeba dalších opatření.
Žhavicí vinutí se středem a klasický dvoucestný usměrňovač samozřejmě lze zaměnit za jednoduché vinutí a můstek.
Měl jsem tedy zpočátku dojem, že tyto naprosto základní věci jsou Ti jasné.
Myslel jsem, že jeden z nejznámějších napáječů Neumann dobře znáš...?
Jak lze vidět, tak respektovaná firma u poměrně kvalitního napáječe nepoužívá stabilizaci žhavení /je celkem k ničemu/ a žhavicí napětí řídí tím nejjednodušším možným způsobem - drátovým trimrem.
Netřeba k tomu čtyřicet integrovaných tranzistorů uvnitř LM317.
Tlumivka pomáhá filtrovat, je to úplně školní filtrační LC +R řetězec.
Při směšném žhavicím odběru elektronky /v případě EC92 v CMV563 tuším 150mA/ není podle firmy Neumann zřejmě třeba dalších opatření.
Žhavicí vinutí se středem a klasický dvoucestný usměrňovač samozřejmě lze zaměnit za jednoduché vinutí a můstek.
Měl jsem tedy zpočátku dojem, že tyto naprosto základní věci jsou Ti jasné.
Právě že mi to moc jasné není. Nejsem elektrotechnik, jsem zaměřením úplně mimo obor (právo). Začal jsem pájet asi 3 roky nazpět... Ono poskládat stavebnici, či navrhnout desku preampu či mikráku dle schématu je věc jedna, ale navrhnout něco od piky věc druhá ... Přesto díky, musím se do toho ponořit a alespoň základní principy pobrat. Šlo mi hlavně o hodnoty těch kondíků a odporů, abych tam nedával něco se zbytečně velkou/nesmyslnou hodnotou...
Diody odruším, zkusím si to postavit na protodesku a uvidím. Každopádně můžu nejprve vyzkoušet mikrák na labolatorním zdroji.
Diody odruším, zkusím si to postavit na protodesku a uvidím. Každopádně můžu nejprve vyzkoušet mikrák na labolatorním zdroji.
ta druhá verze napáječe nemá filtraci před stabilizátorem, tos asi zapomněl.
doplnil bych ještě síťový filtr před primár, přece jen za pana Neumanna, nebyly takový prasárny jako HDO a měniče.
Ještě pro zajímavost, jaký typy jsou ty 1G odpory v zesilovači? ani nevím že jsou k sehnání v 1/2W velikosti.
doplnil bych ještě síťový filtr před primár, přece jen za pana Neumanna, nebyly takový prasárny jako HDO a měniče.
Ještě pro zajímavost, jaký typy jsou ty 1G odpory v zesilovači? ani nevím že jsou k sehnání v 1/2W velikosti.
Jo tu filtraci jsem tam zapomněl... Díky.
1G odpory používám tyto 1/4W:
https://cz.mouser.com/ProductDetail/279-RGP0207CHK1G0
Na zbytek pak odpory Vishay série CMF55. Např.:
https://cz.mouser.com/ProductDetail/71-CMF5510M000GKEB
Ve větších mikrofonech s úspěchem používám i odpory Tesla TR161 (tam však větší hodnoty nejsou).

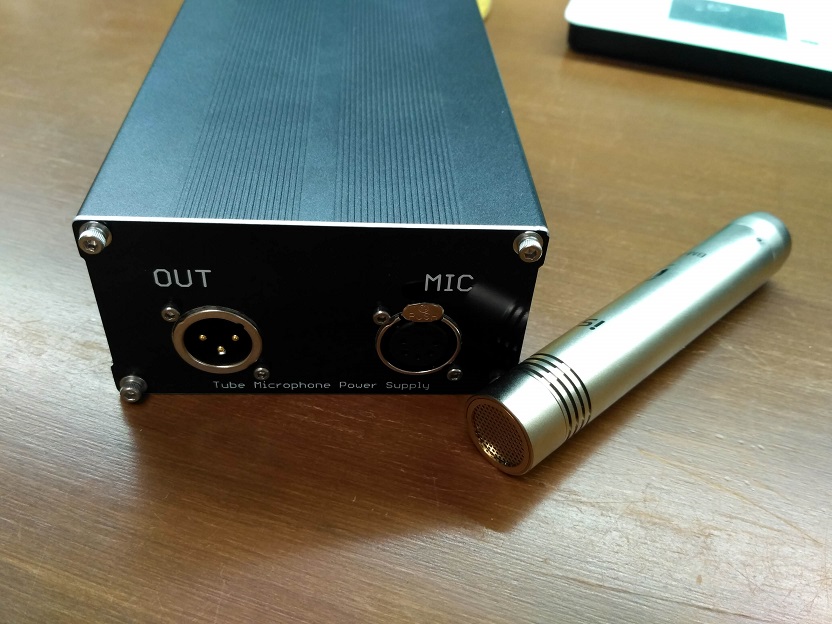

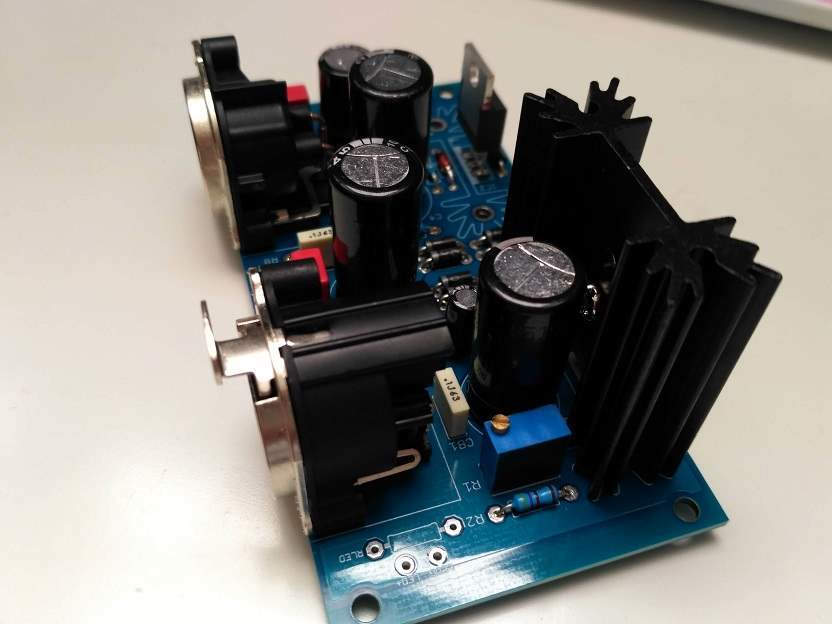

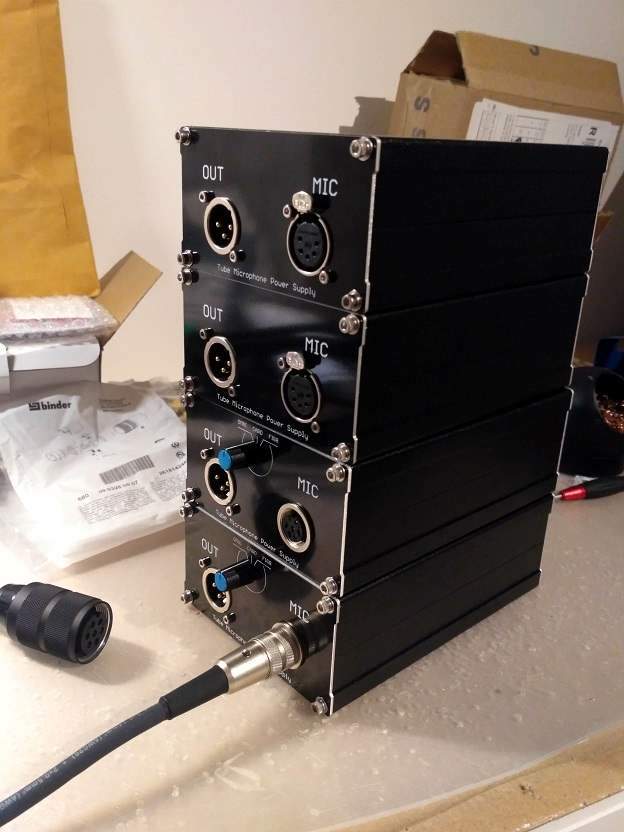

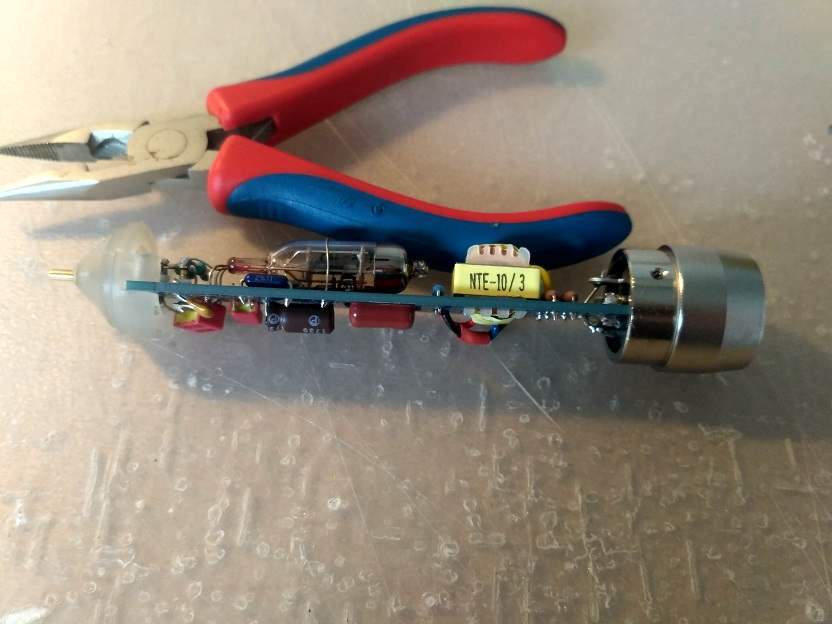

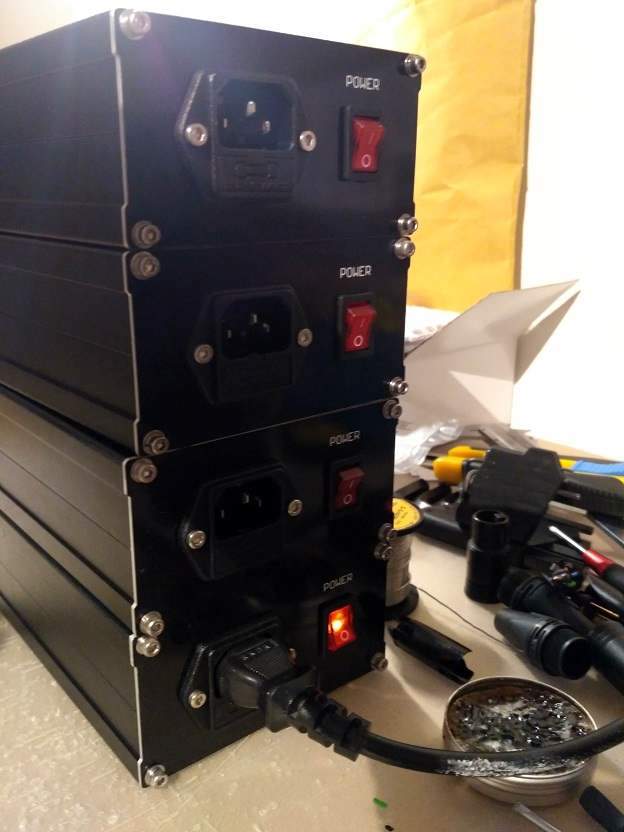

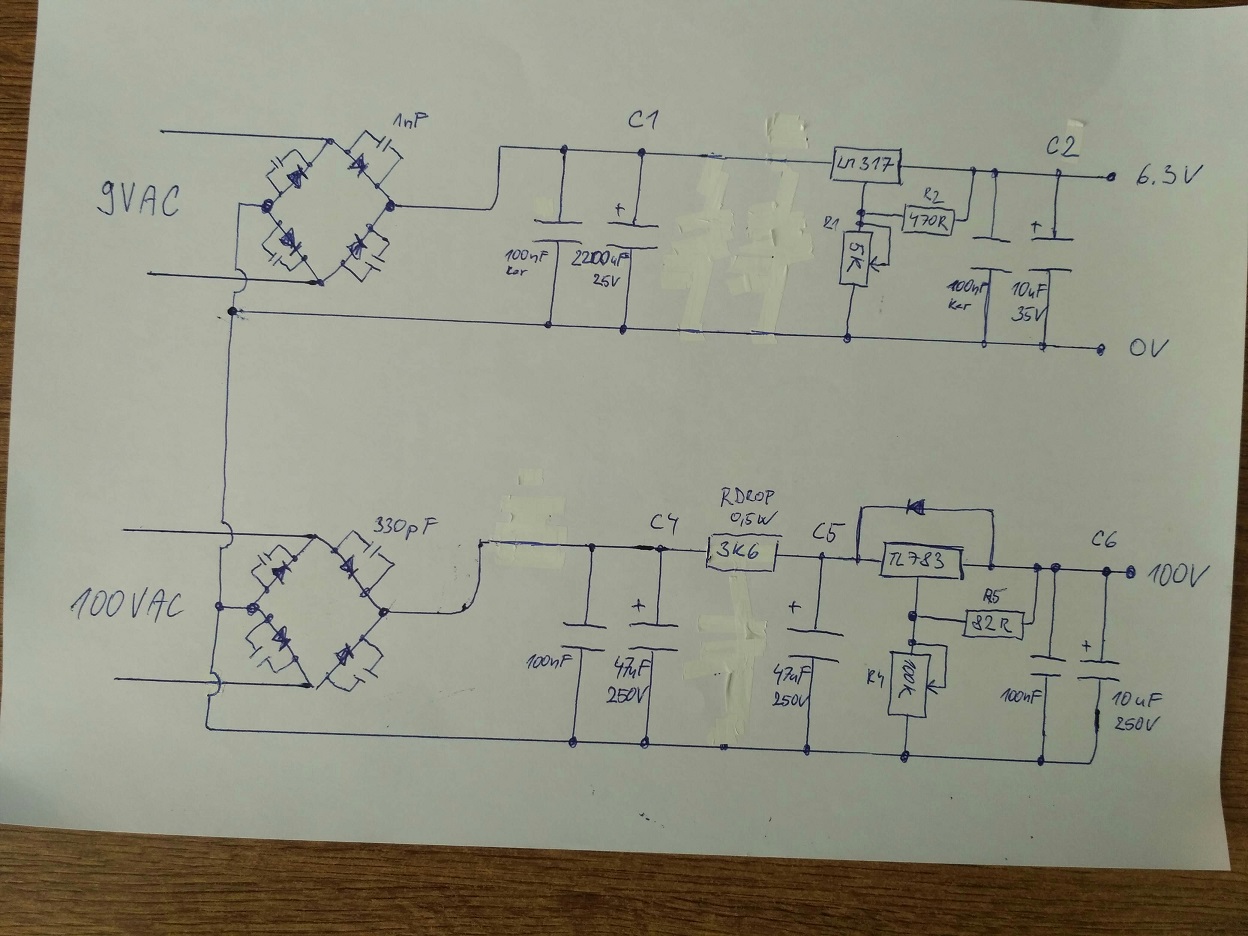

Tak jsem udělal finální verzi schématu dle vašich připomínek. Díky moc.
Na 100V větvi jsem přidal drop rezistor, diody v můstku jsem přemostil keramickými kondíky a taktéž jsou bypassnuté i všechny elektrolyty...
1G odpory používám tyto 1/4W:
https://cz.mouser.com/ProductDetail/279-RGP0207CHK1G0
Na zbytek pak odpory Vishay série CMF55. Např.:
https://cz.mouser.com/ProductDetail/71-CMF5510M000GKEB
Ve větších mikrofonech s úspěchem používám i odpory Tesla TR161 (tam však větší hodnoty nejsou).
Tak jsem udělal finální verzi schématu dle vašich připomínek. Díky moc.
Na 100V větvi jsem přidal drop rezistor, diody v můstku jsem přemostil keramickými kondíky a taktéž jsou bypassnuté i všechny elektrolyty...
- Přílohy
-
