Mrazák Liebherr

[picasso-12345]

Zdravím všechny,
soused přinesl ovládací panel z mrazáku Liebherr G 1213. Mrazák má nefunkční (nic se po zapnutí neděje, displej nesvítí) ovládací desku (možná i něco jiného). Na desce jsem zjistil, že je nafouknutý kondík 4,7uF/400V a spálený rezistor, který jsem nedokázal identifikovat (byl na uhel). Byl to výkonný asi 4W. Kondík jsem vyměnil, odpor dal 100 ohm a připojil. Odpor opět ihned shořel.
Na vstupu desky je LNK302D, takže si myslím že 100 ohm je v pohodě.
Nemá někdo schéma pro tuto desku? Na jedné straně desky jsou přes konektor připojeny tři vodiče (neměřil jsem, ale domnívám se, že 230V) na druhé straně jsou vodiče dva. Nevím, jestli nějaký snímač teploty, nebo ovládací signál pro kompresor (relé). Mohu tyto dva vodiče beztrestně propojit, nebo mohu na ně přivést napětí (jaké) abych spustil kompresor. Má někdo zkušenost s opravou.

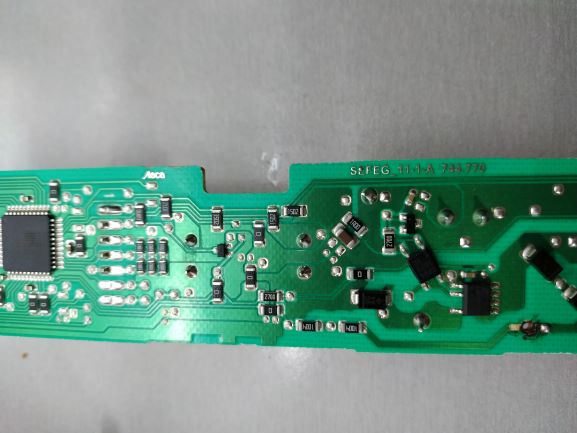

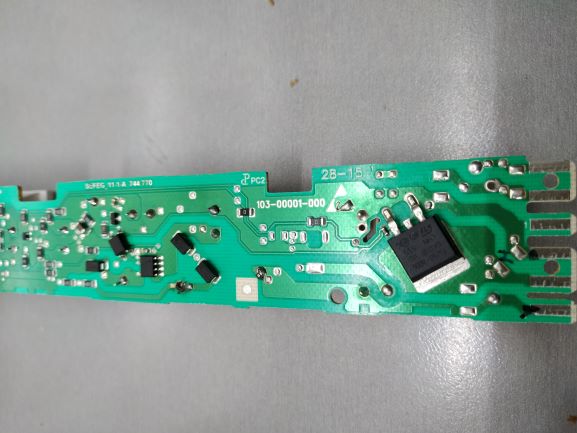

Na desce je uvedeno toto: SEFEG 11-1-A 744.770 a 103 00001-000

Za jakoukoliv radu Vám děkuji

[otakarv]

Za prvé jsi tu měl dát fotku té desky abychom se mohli orientovat.
Za druhé se pořádně podívej na ten IO LNK302D, pravdělodobně v něm bude díra.
Skus na jeho pinech 5 a 1,2,7,8 jsou společné, změřit odpor bude asi kolem 12Ω když je proražený.

[picasso-12345]

Zdravím,
Ten LNK302D má mezi D(pin4) a S(pin5,6,7,8 ) 2kΩ, mezi BP(1) a S 124Ω.

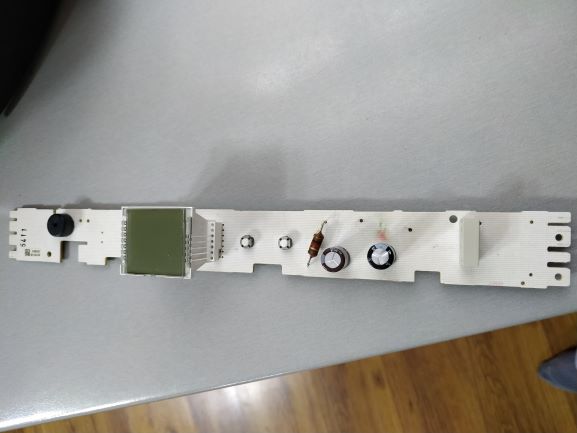

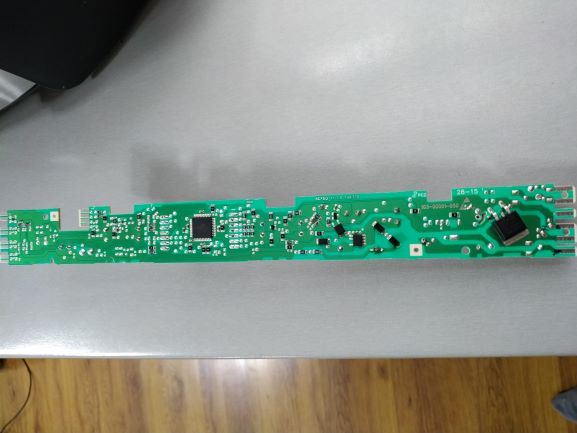

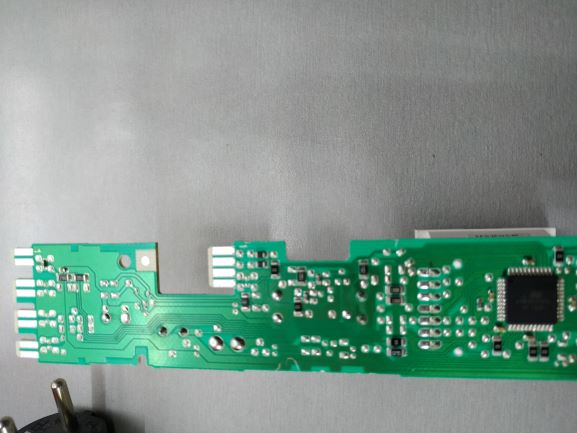

Na foto chybí spálený rezistor - na obr 1 je vidět vypálené místo (vlevo dole).
Děkuji za pomoc

[BOBOBO]

Tady na EB byla zmíňka o servisu na takovéto řídící desky . Byly tam ukázky za rozumné ceny .

[picasso-12345]

Zdravím,
a náhodou nevíš kde? mám hledat, zatím jsem nic nenašel.
