Allsound BA-1010A - nemáte někdo dokumentaci?

Zpráva

#1 Příspěvek od **Michal22** » 10 srp 2019, 18:37

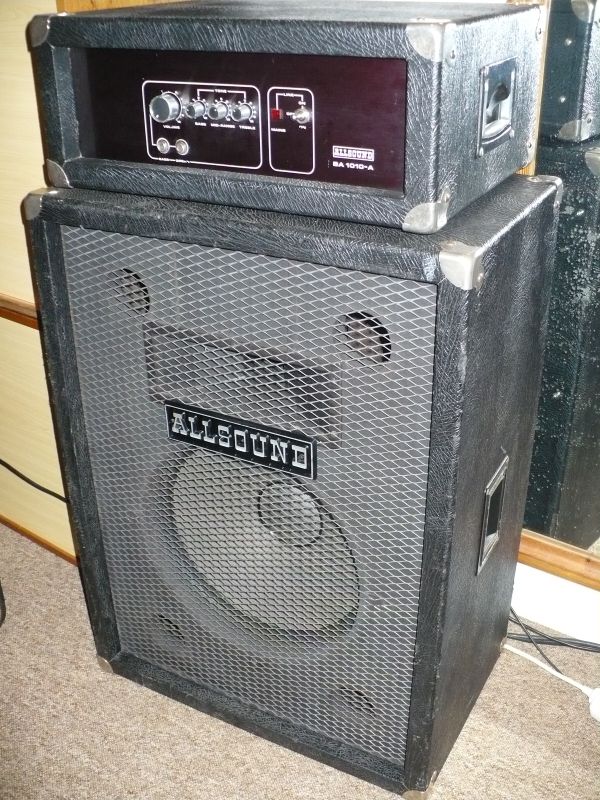

Kolega u práce mi přeposunul tento zesilovač, je mírně rozebraný, některé dráty odpájené.
Zkoouším jej dát dohromady, ale moc se v něm neorientuji.
Neměl by někdo schéma, případně další podklady?
Díky

#2 Příspěvek od **Michal22** » 10 srp 2019, 18:59

Případně nemáte někdo alespoň datashet SN76131N?
Je použitý na vstupu, nedokážu rozklíčovat, kam má být připojený vstup Bass a kam vstup Organ.

#3 Příspěvek od **masar** » 10 srp 2019, 19:04

Zatím jen tohle:

p.s. A potom ještě:
SN76131N = TBA231, UA749, LM1303, MC1303

#4 Příspěvek od **Michal22** » 10 srp 2019, 19:56

Masare, díky, ale problém je v tom, že tohle je mono přístroj, takže vývody úplně neodpovídají. Začínám mít podezření, že je druhá polovina IO použita pro korekce.
Vstup signálu ze vstupních konektorů jde na 9, ale dál je to trochu zašmodrchané.
Výstup vypadá na vývodu 1 (jde přes vazební keramiku přímo na potenciometr Volume). , +Ucc na Napájení je: -Ucc na 7, +Ucc na 14 (to by vše odpovídalo).

#5 Příspěvek od **masar** » 10 srp 2019, 20:10

Tak jasné je to, že vstup (pin9) má výstup na pinu 13 a vstup na pinu 5 má výstup na pinu 1. Takže ti schází "pouze" část mezi pinem 13 a 5. :wink:

#6 Příspěvek od **Michal22** » 10 srp 2019, 22:46

Ne, trochu mě máte, že z devítky jsou dvě antiparalelně zapojené diody na osmičku. Zítra to zkusím obtáhnout na papír.

#7 Příspěvek od **masar** » 10 srp 2019, 22:55

To jsou diody zapojené mezi oba vstupy OZ. Omezují rozkmit vstupního napětí. :wink:

#8 Příspěvek od **Sendyx** » 11 srp 2019, 09:50

Já mám někde dokumentaci ke 2 jiným Allsoundům, které jsou proti tomuhle úplně něco jiného - kompresor na vstupu, tuším že i noise gate, grafický EQ, a Explorer měl tuším 100W elektronkový konec.

Podle kolegy, který už není mezi námi, Allsound měl nějakou spolupráci se Soltonem a je možné, že staré jednoduché věci od Soltonu budou tomu velmi podobné. Bohužel dokumentací na netu je velmi málo. Když budeš mít štěstí, najdeš někde pár detailnějších fotek vnitřků a z toho by se dalo vyjít. Teoreticky můžeš zkusit dotaz u Petra Vinše, jestli náhodou někdo nemá kompletní Soltoňáckou servisní dokumentaci.

BTW, co jsou v tom za reproduktory, Boon/Solton nebo něco zcela jiného?

#9 Příspěvek od **Michal22** » 11 srp 2019, 14:43

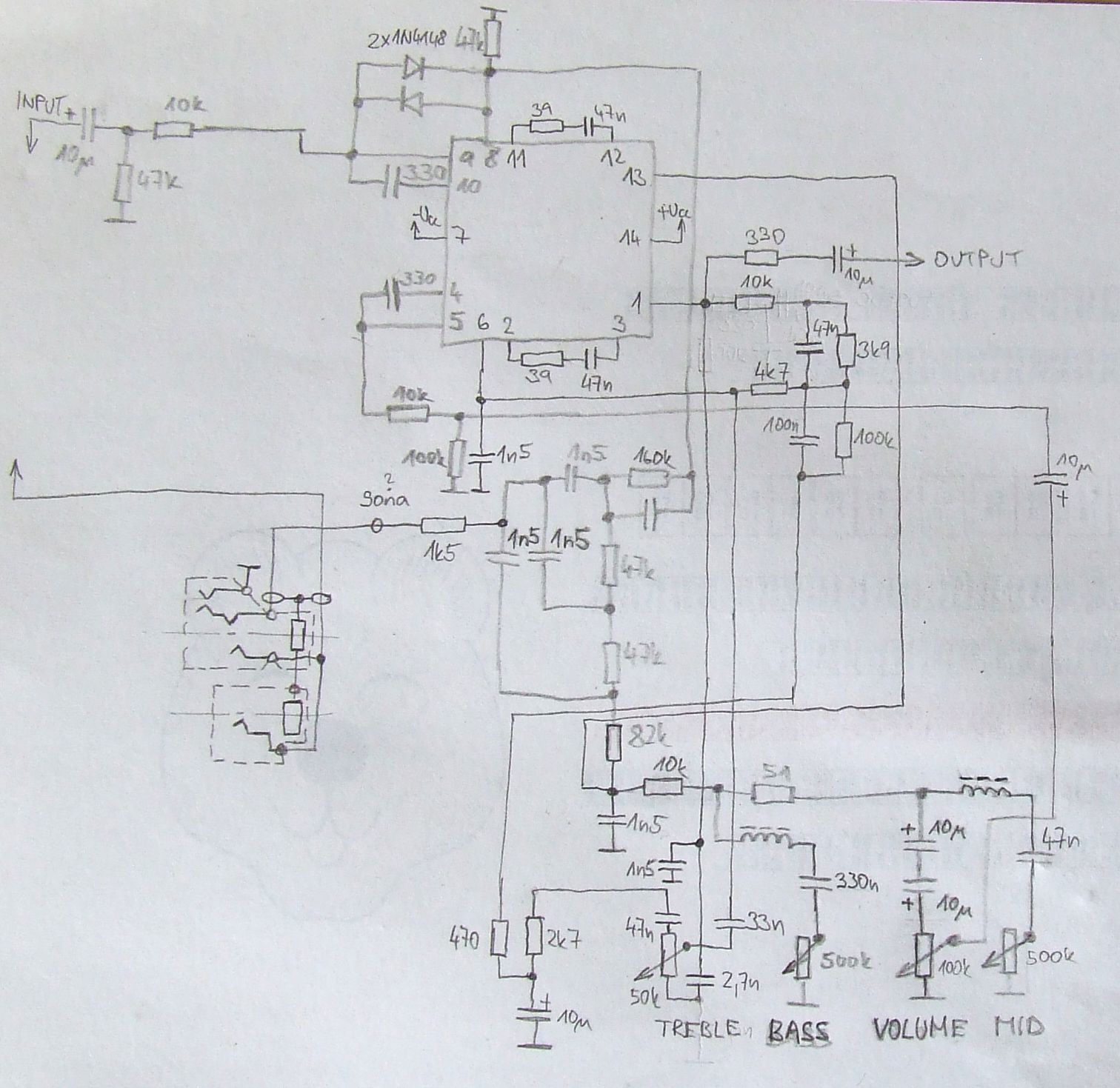

Zkusil jsem tedy obtáhnout předzesilovač (omlouvám se, nějak jsem se v tom neorientoval, tak je to trochu zmatené. A trvalo mi, než jsem našel pentelku).
Problém mám s jedním bodem- jeden vstupní 6,3 mm Jack má na sobě spínací kontakt, který připojí GND v místě "Sona" (opsáno z desky, kde to není moc čitelné).
Nejsem si jistý, zda to má být vstup pro kytaru (Bass), nebo vstup pro varhany (Organ).
Tipl bych si, že je to ten kytarový, protože vřadí do zpracování nějaké ty korekce.
Ale raději se ptám.
Díky

#10 Příspěvek od **Michal22** » 11 srp 2019, 14:55

V rychlosti nějaké měření - na výstupu je SS napětí cca 40 mV (to je asi dobré, ne?), klidový proud je asi 8,2 mA (to by taky mohlo být dobré, ne?).
Zesilovač je krásně tichý, žádný brum, minimální šum.

#11 Příspěvek od **Sendyx** » 11 srp 2019, 17:18

masar píše:p.s. A potom ještě:
SN76131N = TBA231, UA749, LM1303, MC1303

Já jsem našel v poznámkách, že se používal - a nahrazoval v servozesilovačích alternativně s RC4739 (stejný pinout, jiné kompenzace). Je to zřetelně dost starý dvojitý OZ s vytaženými kompenzacemi, asi to bude podobné řadě 709 (MAA501...)

Pinout je :
1 - output A
2 - comp. A
3 - comp. A
4 - input comp. A
5 - input A+
6 - input A-
7 - VS negative
8 - input B-
9 - input B+
10 - input comp. B
11 - comp. B
12 - comp. B
13 - output B
14 - VS positive
