Actidamp II a kompenzace *vyřešeno*

[hafca]

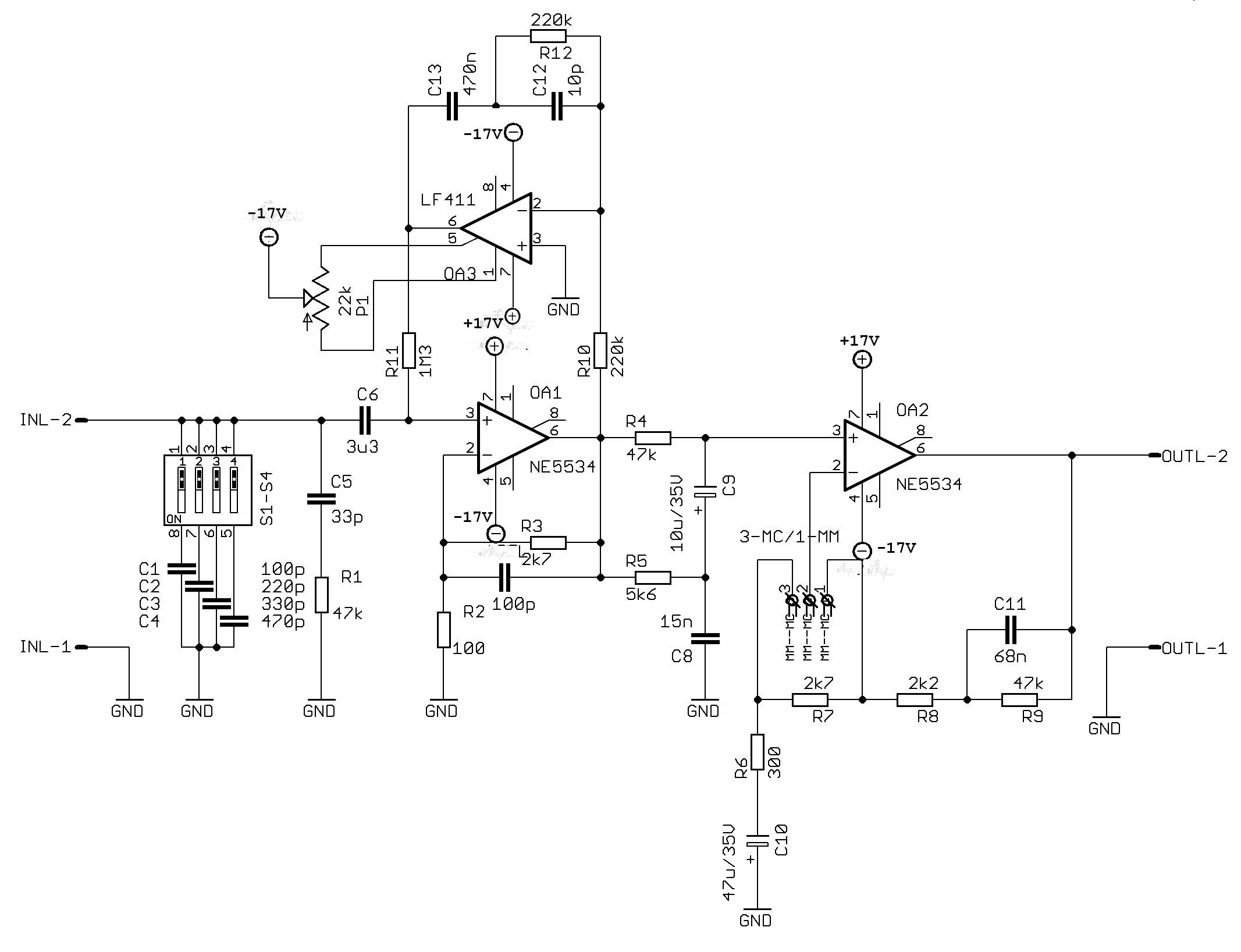

Postavil jsem si Actidamp II podle zapojení na obrázku. Místo LF411 jsem použil TL071 co jsem měl doma. Nedokáži nastavit kompenzaci na výstupu č.6 na 0V. Středy trimrů jsou připojené na -17V a na výstupu OZ č.6 naměřím +0.98V v jednom a +1.01V v druhém kanálu. Na trimry to vůbec nereaguje. Myslel jsem si, že ty TL071 jsou vadné a objednal jsem LF411. Dnes dorazily a je to úplně stejné. Napájení je nastavené na +-17V. Zesilovač i tak funguje a sinusovka je čistá, ale proč to nejde nastavit?
Nemá někdo tip, kdy je zakopaný pes?

Edit Oprava obrázku.

[forbidden]

Ve schématu vidím teda střed trimru na kladnou větev, ale to je jen kompenzace napěťové nesymetrie toho DC serva, Ta samotná to ovlivní asi docela málo. Na vývodu 2 a 6 toho LF411 bys měl mít navzájem převrácený hodnoty napětí. Máš to tam. Snad to chápu dobře.

[xy1]

Nulování LF411 ( i Teslácké MAE 411 blahé paměti) se dělá trimrem s běžcem připojeným na - pól napájecího zdroje, ne na + !

[hafca]

Omlouvám se za špatné hodnoty napětí v obrázku. Už je to opravené.
Na č.6 jsou napětí jak jsem psal a na č.2 je 0V. Ta kompenzace by měla jít nastavit trimrem na nulu bo blíko k ní. Mě se to ani nehne.

[hafca]

Nulování LF411 ( i Teslácké MAE 411 blahé paměti) se dělá trimrem s běžcem připojeným na - pól napájecího zdroje, ne na + !

Na začátku dotazu píšu, že je to na mínus 17V. Použil jsem špatný obrázek, ale už jem správný.

[forbidden]

Možná na výstupu nulu dostat nelze, pro DC to má nekonečný zesílení. Zkusil bych to kontrolovat na osciloskopu. Má to celý fungovat tak, že na vývodu 6 prvního NE5534 bude přesně symetrický napětí. Pro AC nejspíš bude na 2 a 6 LF411 přesně opačný napětí.
Eventuelně bych zkusil na chvíli bez signálu přemostit C13, to by tam nula měla být a měla by jít ovlivnit tím trimrem. Spojit na chvíli 2 a 3 LF411 taky klidně můžeš vyzkoušet.

[jurator]

Tak ten běžec zapoj na +Vcc a uvidíš, co se stane

[hafca]

To jsem zkusil také, je tam přes 16V. Tak jak se píše když je to zapojené opačně.

[jurator]

Tak ještě vyzkoušej, co se stane, když ten trimr odpojíš úplně.
Co máš na pozici C13 za typ kondenzátoru?

[lesana87]

Čeho chceš tou kompenzací offsetu OA3 dosáhnout? Nuly na jeho výstupu?

[hafca]

V ideálním případě tu nulu. Ale hraje to a tak to asi nevadí. Jen mi vrtá hlavou, proč to nejde nastavit ani přibližně. Od jedné krajní polohy trimru k druhé krajní se to nehne.

@jurator
Kondenzátor je tam svitek a při odpojení trimru je to stejné, jako když tam je.
Zkusil jsem dát trimr doprostřed dráhy a přes odpor 1k spojit vývod č.1 nebo č.5 s -17V a nic.

[lesana87]

Napětí na výstupu OA3 je přece takové, aby kompenzovalo chybu OA1, tj. aby byla nula na výstupu OA1. Nula na výstupu OA3 by byla tehdy, když by byl OA1 bez chyby. Točení toho trimru by tedy mělo být vidět na té nule na výstupu OA1, ta by se měla o pár milivoltů hýbat. Teda jestli se nemýlím.

[jurator]

Nemýlíš, má tam být nula na výstupu OA1, potažmo až OA2.
Ib přes R11 ti udělá právě ten úbytek kolem voltu.
A ten trimr je tam stejně k ničemu. Kolik to má na výstupu OA2?
Diskuze na slovanetu

[hafca]

Nemýíš se. Nevím, kde jsem vzal, že nula musí být na OA3.

Děkuji a posílám virtuální kvítko.

jurator byl rychlejší než já, tak poděkování i jemu.

[ZdenekHQ]

Myšlenkově jsi transformoval výstupní nulu na vstup a následně na to DC servo.
