"Tří LED diodový" multivibrátor

Zpráva

DYSPLEY · #1 Příspěvek od **DYSPLEY** » 16 říj 2007, 23:47

Dobrý den. Hledal jsem na NETU zapojení blikače se třemi LED diodami, ale neuspěl jsem. Všude je jen klasický dvou diodový. Pokud by jste někdo měl zapojení se třemi, prosím podělte se. Potřeboval bych to ovšem v " tranzistorovém vydání", bez integráčů. Děkuji.

Ivan_Ryger · #2 Příspěvek od **Ivan_Ryger** » 17 říj 2007, 11:17

je to to iste, ako bezny dvojtranzistorovy multivibrator, no vradite do cesty tam este 1 identicky stupen.
Ivan

jankop · #3 Příspěvek od **jankop** » 17 říj 2007, 11:23

Ivan to myslel asi takhle:

Banda · #4 Příspěvek od **Banda** » 17 říj 2007, 12:30

Doporučuji ještě přidat rezistory cca 10k mezi kolektor a +Ucc každého tranzistoru a také kondenzátor 1mikro mezi kolektor a GND libovolného tranzistoru. Jinak kde jsi to schéma našel jankope, vždyť na netu není?

jankop_ · #5 Příspěvek od **jankop_** » 17 říj 2007, 12:40

Jsem ho prostě nakreslil.

Crifodo · #6 Příspěvek od **Crifodo** » 17 říj 2007, 17:30

už to tu kdysi bylo http://www.ebastlirna.cz/modules.php?na ... ic&p=53140

DYSPLEY · #7 Příspěvek od **DYSPLEY** » 17 říj 2007, 19:11

Děkuji všem za rady. Problém je, že tak jak to nakreslil jankop tak jsem to udělal a v LTSpice to nefunguje. Fakt je, že jsem to dělal za pomoci PNP tranzistorů... No, někde jsem udělal chybu. Každopádně děkuji.

PabloX · #8 Příspěvek od **PabloX** » 17 říj 2007, 19:27

V simulakoch mozes mat problem, ja som skusal v MULTISIM7 simulovat klopny obvod s 2ma tranzistormi alebo casovy spinac s kondikom odporom a tranzistorom a tiez to neslo.

ZdenekHQ · #9 Příspěvek od **ZdenekHQ** » 17 říj 2007, 21:19

V simulátorech musíš nastavit správný výchozí podmínky kondenzátorů (nikoliv "open circuit"), jinak se to většinou a hlavně TEORETICKY nerozkmitá.

jankop · #10 Příspěvek od **jankop** » 17 říj 2007, 21:51

DYSPLEY píše:Děkuji všem za rady. Problém je, že tak jak to nakreslil jankop tak jsem to udělal a v LTSpice to nefunguje. Fakt je, že jsem to dělal za pomoci PNP tranzistorů... No, někde jsem udělal chybu. Každopádně děkuji.

Považuji to za osobní tragédii. Než zapojit v reálu tři tranzistory, tak to radši blbě nasimuluju! Kdybych to byl býval věděl...

workhard · #11 Příspěvek od **workhard** » 17 říj 2007, 21:53

Prakticky to funguje,přepínám s tím na měřáku ve zdroji desetinnou tečku.

Artaban001 · #12 Příspěvek od **Artaban001** » 17 říj 2007, 22:27

Mezi kolektor a emitor jednoho ze třech trandů (je jedno jakýho) zapoj ten kond 100nF. Pak se to rozběhne. I obyčejnej multivibrátor, pokud má symetricky stejné hodnoty součástek se někdy nerozběhne. Nejlepší je používat součástky horších tolerančních tříd (odpory a kondy).

DYSPLEY · #13 Příspěvek od **DYSPLEY** » 18 říj 2007, 09:24

jankop píše:
DYSPLEY píše:Děkuji všem za rady. Problém je, že tak jak to nakreslil jankop tak jsem to udělal a v LTSpice to nefunguje. Fakt je, že jsem to dělal za pomoci PNP tranzistorů... No, někde jsem udělal chybu. Každopádně děkuji.

Považuji to za osobní tragédii. Než zapojit v reálu tři tranzistory, tak to radši blbě nasimuluju! Kdybych to byl býval věděl...

V té simulaci nejsou jen ty tři tranzistory....

marimm · #14 Příspěvek od **marimm** » 18 říj 2007, 14:22

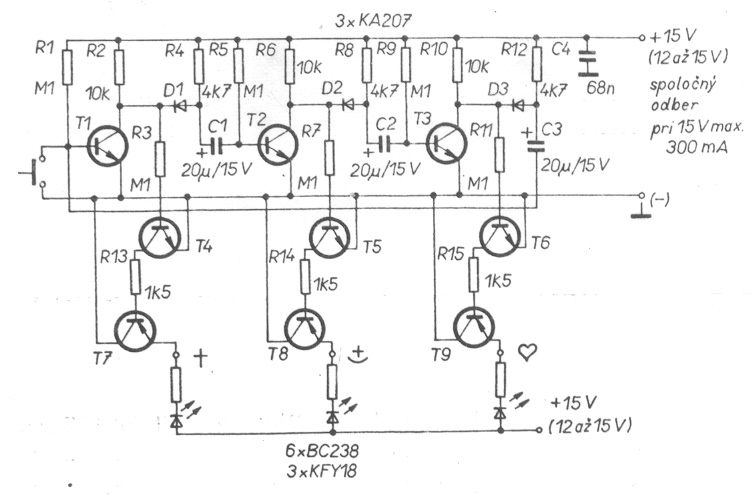

Trochu som sa pohrabal v AR a našiel som toto.
Bola to konštrukcia z AR B1/95 - Viera, Nádej, Láska.

jankop · #15 Příspěvek od **jankop** » 18 říj 2007, 14:39

To je dobrý! Víra + Naděje + Láska = 300mA

Ale jinak bych řekl zbytečně komplikované.
