Napěťový dělič pro PIN u čipu, který čte ANALOG do max 1V

[michalino]

Dobrý den,

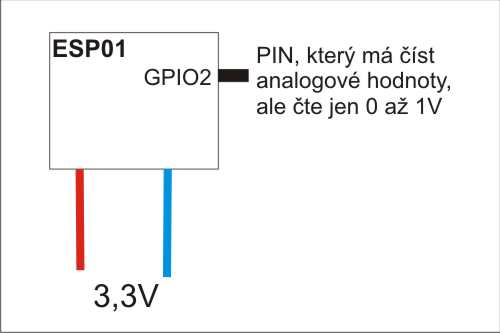

prosím Vás o radu. Mám čip napájený 3,3V viz obrázek a u jeho PINU je možné prý číst analogové hodnoty, ale s tím, že pin dokáže číst hodnoty do MAX 1V. Musím tedy vytvořit napěťový dělič a v tomto Vás chci poprosit o radu, jak napěťový dělič vytvořit, abych dokázal měřit na pinu analogové hodnoty MAX 1 V.

Teď mám k pinu připojen pro testy potenciometr a chtěl bych připojit teploměr, případně fotoodpor.

Děkuji,
michalino

[EKKAR]

Dělič musíš spočítat podle maximálního napětí, který potřebuješ změřit - toto napětí musíš podělit tolikrát, kolikrát je větší než 1V (maximum převodníku). Takže pokud budeš chtít měřit napětí dejme tomu 0-5V, musíš ho podělit 5x respektive na vstup můžeš podat jen jeho 1/5 - a toho docílíš jednoduše tak, že dáš 5 ks úplně stejnejch odporů do série, jeden konec uzemníš, na druhej konec přivedeš to měřený napětí (tady v tom příkladě těch 5V) - a na měřicí vstup budeš napětí odebírat ze spoje mezi prvním a druhým odporem pohlíženo od uzemněnýho konce = ze 20% = 1/5 celkovýho odporu řetězce. Celej poměr toho děliče pak musíš ve skutečnosti upravit podle toho, jak velký skutečný napětí potřebuješ měřit - ale to už jsem napsal na začátek ...

Jinak tohle je klasickej příklad situace, kdy suprdupr specialista ajťák-softwerák potřebuje ubastlit kus hardwaru. Klidně může bejt v softařině MUDr PUDr Prof DrSc - ale když nezná základy elektroniky, je v prdeli jak Baťa s dřevákama ...

[termit256]

https://www.random-science-tools.com/el ... ivider.htm
Tady mas schema i vse potrebne k stanoveni hodnot delice. Nema zadny vyznam z tebe pacit vsechno cos tu neuvedl.

[michalino]

EKKAR - TERMIT,

děkuji za radu, vše vyzkouším. K software jsem se ještě nedostal to bude možná další boj a dotaz, ale v minulosti jsem už nějaké analogy četl (bez děliče), tak doufám, že tam se nezadrhnu. Namíchám dobře beton, vyliju super podlahu po které pak chodím těma dřevákama, ale odpory uznávám jsou jiná liga

děkuji všem za čas a rady
michalino

[ZdenekHQ]

Místo fotoodporu dej fotodiodu a měř přímo napětí. Jako teplotní čidlo použij přímo třínohej linearizovanej obvod, kterej je na toto určenej. Začíná to MCP, ale dál teď z hlavy nevím.

Možná MCP9700.

[bum]

Pro odzkoušení měření teploty jde použít i LM35D rozlišení má 10mV/1°C rozsah teplot 0°C-100°C. Běžně používám s mikrokontroléry PICAXE.
