SMD tranzistor?

Zpráva

Velous · #1 Příspěvek od **Velous** » 28 pro 2019, 12:32

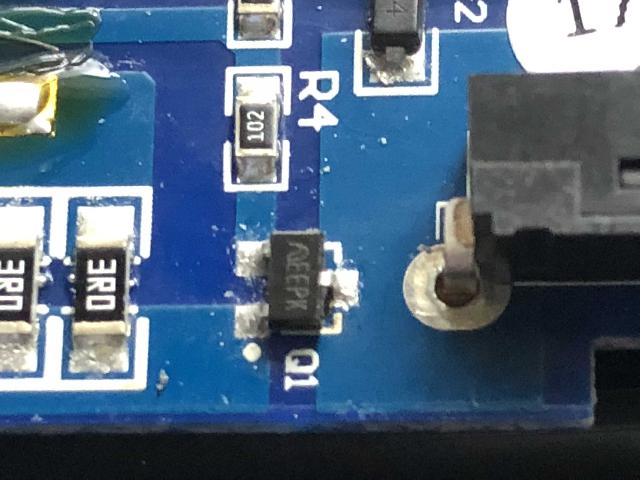

Prosím co je to za součástku jde někde sehnat nebo něčím nahradit?Myslím ten SMD tranzistor Q1 EEPK
Dík

#2 Příspěvek od **masar** » 28 pro 2019, 14:52

Budeš muset prozradit, o jaké zařízení se jedná a pak doufat, že k tomu někdo něco zjistí.
:wink:

BOBOBO · #3 Příspěvek od **BOBOBO** » 28 pro 2019, 19:34

Je tam i nějaký další ? Proměřit a nahradit . Většinou to jde.

eleferner · #4 Příspěvek od **eleferner** » 28 pro 2019, 20:32

Jake jsou presne rozmery pouzdra? Podle Tutura Code Book by to mohl byt 2SC5814 az 5817, ale nesedi logo vyrobce (Isahaya Electronics)... tedy jestli ten klikyhak pred pismeny je skutecne logo.

Velous · #5 Příspěvek od **Velous** » 30 pro 2019, 12:34

masar píše:Budeš muset prozradit, o jaké zařízení se jedná a pak doufat, že k tomu někdo něco zjistí.

Je to Rowenta TN9160F0 holící a zastřihovací strojek .Po holení nezhasla led dioda (neustále svítí) motorek se neroztočí.Po rozebrání zjištěno : špatný tranzistor.motorek při napojení napřímo na aku se roztočí.

Velous · #6 Příspěvek od **Velous** » 30 pro 2019, 12:35

BOBOBO píše:Je tam i nějaký další ? Proměřit a nahradit . Většinou to jde.

Jsu tam jen odpory a dvě diody tranzistor je tam jeden.

Velous · #7 Příspěvek od **Velous** » 30 pro 2019, 13:43

Je to Rowenta TN9160F0 holící a zastřihovací strojek .

#8 Příspěvek od **masar** » 30 pro 2019, 13:49

Bude třeba změřit proud motorem i při zatížení a podle toho a také spínaného napětí vybrat vhodnou náhradu tranzistoru.
:wink:

termit256 · #9 Příspěvek od **termit256** » 30 pro 2019, 14:11

Hod tam nejakej mosfet na 5A a mas klid.

Velous · #10 Příspěvek od **Velous** » 30 pro 2019, 14:25

eleferner píše:Jake jsou presne rozmery pouzdra? Podle Tutura Code Book by to mohl byt 2SC5814 az 5817, ale nesedi logo vyrobce (Isahaya Electronics)... tedy jestli ten klikyhak pred pismeny je skutecne logo.

Rozměr pouzdra je 2,9mm vypadá to na TO-236 tomu odpovídá to co jste našel 2SC5814 ostatní v řadě jsou menších rozměrů.Prošel jsem asi pět e-shopů a nikde to nemají.

#11 Příspěvek od **masar** » 30 pro 2019, 23:08

Ty "náhrady" 2SCxxxx nelze použít. Hned by se z nich zakouřilo. Musí to být spínací tranzistor pro vyšší proudy, v tomto pouzdře se vyskytují do cca 8A MOSFETy. Jenže nevíme, jaké jsou v zapojení napěťové úrovně. Akumulátor zastřihovače má nabíječku, která má údajně výstupní napětí 3V. Pro takové napětí se výběr MOSFETů dost zužuje.
Chtělo by to měřit... :wink:

#12 Příspěvek od **rnbw** » 30 pro 2019, 23:39

Byva tam jeden NiMH clanok, maximalne dva...

Velous · #13 Příspěvek od **Velous** » 31 pro 2019, 10:13

rnbw píše:Byva tam jeden NiMH clanok, maximalne dva...

Ano,je tam jeden článek Ni-MH 2,4V 500mAh

sanoch · #14 Příspěvek od **sanoch** » 31 pro 2019, 10:38

Velous píše:Ano,je tam jeden článek Ni-MH 2,4V 500mAh

Neznám Ni-Mh článek, co by měl 2,4V. Je to akupack ze dvou článků.

eleferner · #15 Příspěvek od **eleferner** » 31 pro 2019, 13:25

No moment, ten tranzistor opravdu primo spina motor? V tom pripade to 2SCxxx urcite neni. Musi to byt nejaky MOSFET s nizkym odporem v sepnutem stavu a s nizkym prahovym napetim. Taky by nemel mit moc nizke Uds, jinak ho brzo znici vypinaci spicky z motoru. Konkretni typ je pro dane pouziti irelevantni, tady jsem na Mouseru vyfiltroval nejake kandidaty:

https://cz.mouser.com/Semiconductors/Di ... 1yw76cmSGT

Ale jsem si jisty, ze nektere z nich pujdou koupit i v TME, Farnellu atd.
