Harlequin 7 - modulární měřící "udělátko"

[petula]

podobně, jak Panda, tak od léta pracuju na modulárním měřícím systému pro amatéry. Ne každý si může dovolit profesionální systém od National Instruments a ne každému se poštěstí sehnat z eBay TM500 ze 70tých let minulého století (ona stejně není moc levná ani na eBay).

Systém jsem nazval Harlequin 7. Původně byl, tedy ještě je Harlequin 4, který se zrodil jako monitor pro domácí počítače. Ale byl pro domácí počítače drahý a malý. Z Harlequin 4 se odvinula verze 7.

O co jde: v kovové bedně 26 x 14 x 26 cm je na čelním panelu dotykový barevný monitor 7" s rozišením 800 x 480 bodů.
Za LCD uvnitř bedny je sběrnice (samodommo udělaná). Do této sběrnice se zezadu zasouvají měřící adaptéry, hardwarové desky euro formátu 10x16 cm.

Desky mohou být různé, dle potřeby. Mohou být desky, které pouze mají vstupy (např. čítač nebo datalogger) a data zobrazují na LCD. Anebo desky, které jsou výstupní, např. generátory, a ovládají se z LCD.

Harlequin 7 pojme celkem čtyři měřící adaptéry a všechny mohou měřit současně.
Harlequin 4 (s úhlopříčkou 4.7") je ve skříní 19" , desky se zasouvají zpředu a vejde se do 19" skříně 12 měřících adaptérů. (Pokud bude zájem, vyfotím).

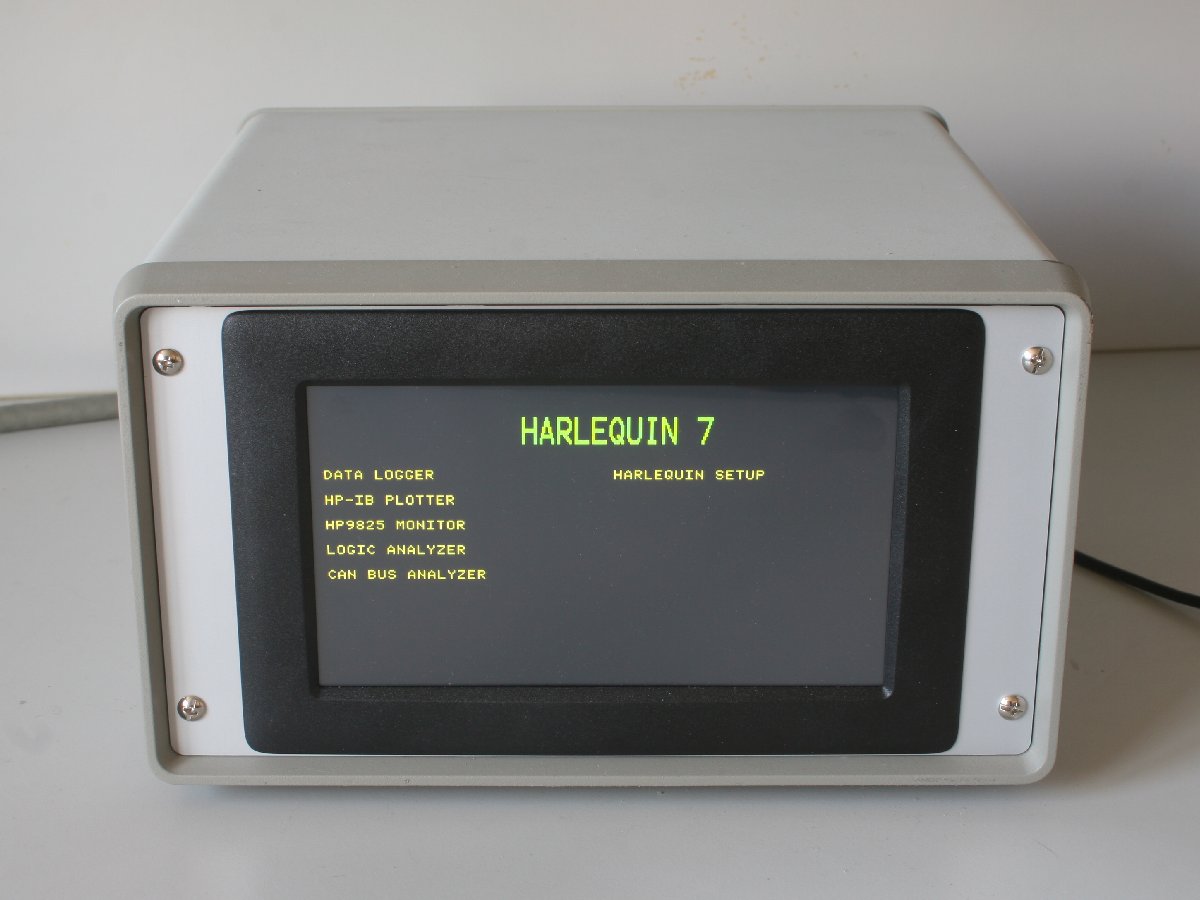

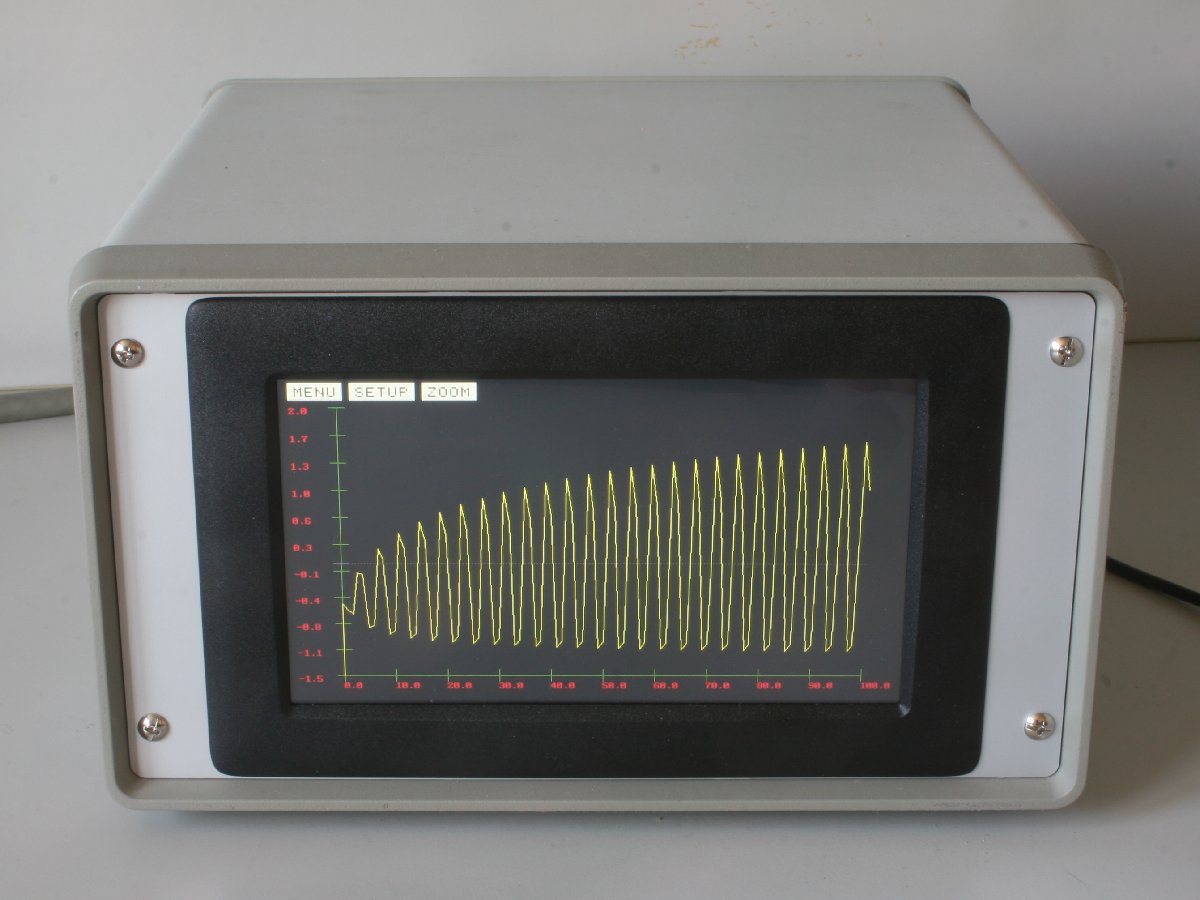

Foto - viz dole - je Harlequin 7 z půlky prosince. Ukazuje stav úvodního menu v té době, druhá fotografie výsledky měření pomocí dataloggeru , kde jsem měřil jak nabíhá nějaký oscilátor.

V podstatě, každý si může do tohoto projektu, do Harlequina, vyrobit adaptér jaký chce. Pouze musí zachovat rozměry a pinout konektoru sběrnice. Pak postačí napsat program, který bude posílat data na LCD panel.
K Harlequinu lze ale připojit také adaptéry nebo zařízení externí v krabici vedle na stole. A to přes GPIB nebo RS232C nebo CAN bus.
Harlequin v případě GPIB pracuje v režimu master, tedy může řídit měřící přístroje a zařízení a brát od nich data a zobrazovat je.

Hotové adaptéry:

- datalogger se vstupem CAN bus, GPIB, RS232C
- logický analyzátor 8 kanálů
- HPGL plotter (obdoba staré HPGL kazety pro HP Laser Jett III)
- monitor 9825, který funguje jako skutečný monitor ke stolnímu kalkulátoru HP9825.

Adaptéry ve vývoji:

- čítač (odložen, přerušen, čeká se na součástky)
- charakteroskop (zvolna se sune vpřed)

[ZdenekHQ]

Vypadá to zajímavě. Co je zač ten displej? Rámečkem připomíná FTDI EVE, ale ten není moc levnej, takže to asi bude něco jinýho.

[sanoch]

Zajímavě to začne vypadat, až to zase nabídne "za odvoz z Čeného mostu u kontejneru" , jako minule.

[Soemtron]

[petula]

displej jsem koupil na eBay z HongKongu loni 2019 na jaře. Stál mne 34 USD. Typ teď z hlavy nevím, ale můžu dohledát. V podstatě stačí jakýkoliv LCD dotykový dosplerj. Já ho vybíral podle rozměrů. aby se mi vešel do skříně. Skříň je též z eBay.de , výrobce Schroff. Tu mám už pár let a koupil jsem jich více kusů. Byla to příležitostná koupě.
Sběrnici jsem si udělal, fotky někde mám. Sběrnice jsem nabízel dlouho za 800 Kč (náklady na materiál) na hyperinzerce.cz. Bez zájjmu. Nakonec jsem je prodal do Německa lidem, kteří tenhle projekt nyní též dělají. Momentálně sběrnicové desky žádné nemám. Musel bych objednat výrobu min. 15 kusů.

<b>sanoch</b> Zadarmo za odvoz od kontejnetru to nebude. Máš smůlu. Na prodej to též není a nebude. Nedělám to na kšeft, pouze pro sebe. Přičemž , kdo chce, se může přidat. Každý si ale dělá sám, za svoje prachy. Pouze se vyměňují informace.
Momentálně to dělá (nevím jak kdo intenzivně) krom mne 11 lidí, o kterých vím, Zda se k někomu z těch 11 přidal někdo další, to už nevím. z těch 11 je 8 lidí z Německa , jeden z Francie (můj léta dobrý známý) a dva moji bývalí spolužáci z Anglie.

[petula]

8O

k tvojí tiráži, ELKA kalkulajdy nemám, ale mám OKU101, fungující. Jenže náklady na převoz do Česka budou enormní. Pokud máš přesto zájem, dej návrh, kolik jsi ochoten zaplatit (včetně dopravy). Vezmu to v úvahu.

[termit256]

A je k tomu nejaka dokumentace (link), nebo je to jen displej prilepeny ve skatuli + "stavitele z celeho sveta"?
