Náhrada 3DH239

Zpráva

FERYACT · #1 Příspěvek od **FERYACT** » 03 led 2020, 17:24

Do vrtačky potřebuji získat náhradu za řídící tranzistor 3DH239,bude asi na 3A. Můj dvorní dodavatel ALLDATASHEET.COM nechce poradit.Poraďte mi vy.

eleferner · #2 Příspěvek od **eleferner** » 06 led 2020, 01:06

Neni to nejaky cinsky klon BD239? Proud by i sedel, ale BD239 je jen na 55 V. K cemu v te vrtacce je?

FERYACT · #3 Příspěvek od **FERYACT** » 08 led 2020, 14:52

elefernere: jedná se o marocký výrobek. Mám zapojení vývodů a zkoušel jsem spínat MOSA jen cvičně a nejeví chybu. Takže chyba je v elektronice . MOS tranzistor silově spíná proud do motoru.Dělá to pár ampér.
Jde o akumulátorovou vrtačku starou mnoho let. Na tranzistoru je kromě 3DH239 nápisu MOROCO ještě P60NF0. Z toho detektivně vynalezl OK1hga správný typ tranzistoru, protože to taky není správné. Dík za snahu pomoci.

danhard · #4 Příspěvek od **danhard** » 08 led 2020, 15:17

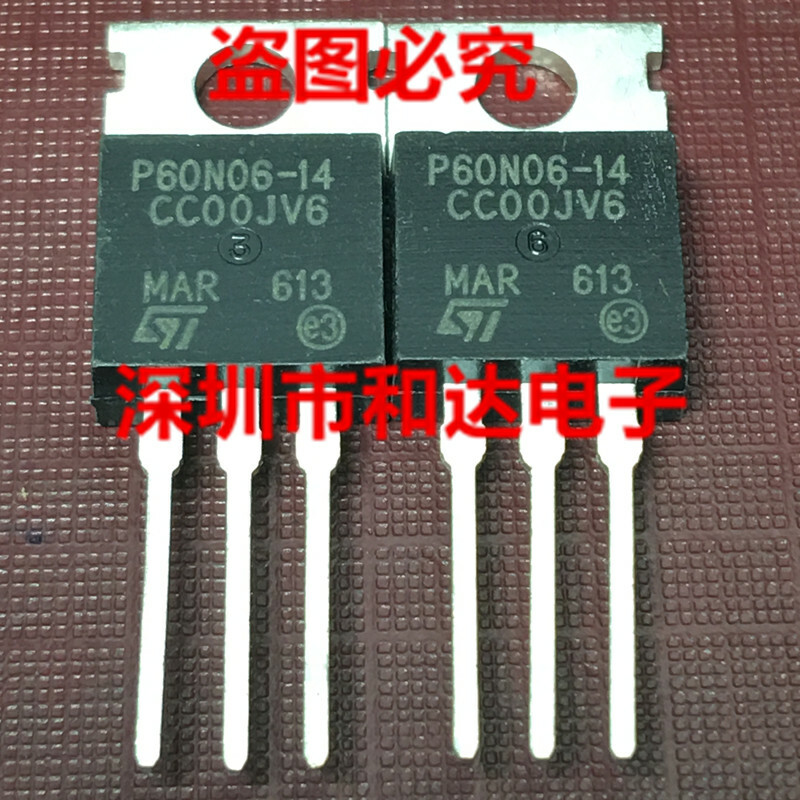

https://i.ebayimg.com/images/g/aLIAAOSw ... -l1600.jpg
http://www.farnell.com/datasheets/16902 ... gIp-PD_BwE

FERYACT · #5 Příspěvek od **FERYACT** » 08 led 2020, 19:02

To danhard: Ten druhý příspěvek je to pravé. Poslal mi to Ok1hga. Ověřil jsem si, že tranzistor je nevinný, ale rozhodl jsem se spínat vrtačku optotriakem 6A. Mám je jako vzpomínku na zaměstnání. Ověřeno v boji a vyhovuje. Nebude to komfort jako dřív ale nevadí.

danhard · #6 Příspěvek od **danhard** » 08 led 2020, 22:46

DC motor optotriakem ?

FERYACT · #7 Příspěvek od **FERYACT** » 09 led 2020, 16:54

Zřejmě jak motor komutuje a silně jiskří stačí se vypínat. A znovu zapínat. V marxismu nám říkali, že praxe je kriteriem hodnot./optotriak S202S12 250Vstř. 8A fa.SHARP/. Blbec neví, že něco nejde a zkusí to a jde to.

danhard · #8 Příspěvek od **danhard** » 09 led 2020, 18:11

A úbytek Ti nevadí ?

Taky nechápu, pokud je ten MOSFET v pořádku, proč to nespínáš tím ?

Ale jak říkáš, blbec nad tím asi tak hluboce neuvažuje

FERYACT · #9 Příspěvek od **FERYACT** » 10 led 2020, 13:56

TO danhard: Nemám MOSY v lásce. Chěl jsem se bez něho obejít. Optotriak se chová zajímavě. Po vypnutí vstupní LED ještě vteřinu bere plný proud. A to bych si mohl nechat patentovat, že při snížení napětí akumulátoru se vrtačka nezastaví. Takže se pokorně vracím na začátek k MOSU.

weed_smoker · #10 Příspěvek od **weed_smoker** » 10 led 2020, 19:22

U komutátoráků se tyristory vypnout zvládly i při vyfiltrovanym napájení ze zdroje (z transformátorovýho se 4D+1C,ze spínáku a dokonce i z baterky)U těch menších motůrků vypínaly i zpožděně,jak se zmínilo tady a u velkýho (nad 1A proud kotvou)nahned,jakoby tam byl tranzistor.Triaky jsem na DC nezkoušel.

danhard · #11 Příspěvek od **danhard** » 10 led 2020, 19:45

Ale z principu se na to spolehnout nedá
