Krátkodobě napájený obvod kondenzátorem

Zpráva

termit256 · #16 Příspěvek od **termit256** » 20 led 2020, 17:43

Ten bazmek s barevnym displejem prejde za 10s do sleepu a tech 10uA je pro takovou baterku nic, samovybijeni je mnohem vyssi. Jak se to bude chovat pri trvalem stisku tezko rict, musis jeden koupit a vyzkouset, priadne dobastlit k tlacitku treba maly keramicky kondik aby spinalo jen v okamziku stisku, nebo mechanickou krytku nebo neco podobneho.

petr-p10 · #17 Příspěvek od **petr-p10** » 20 led 2020, 19:00

Použij tlačítko s dvěma kontakty,zapoj sér.a umísti že pujde zmáčknout třeba propiskou tím spínej rovnou měření.

bdn · #18 Příspěvek od **bdn** » 20 led 2020, 20:49

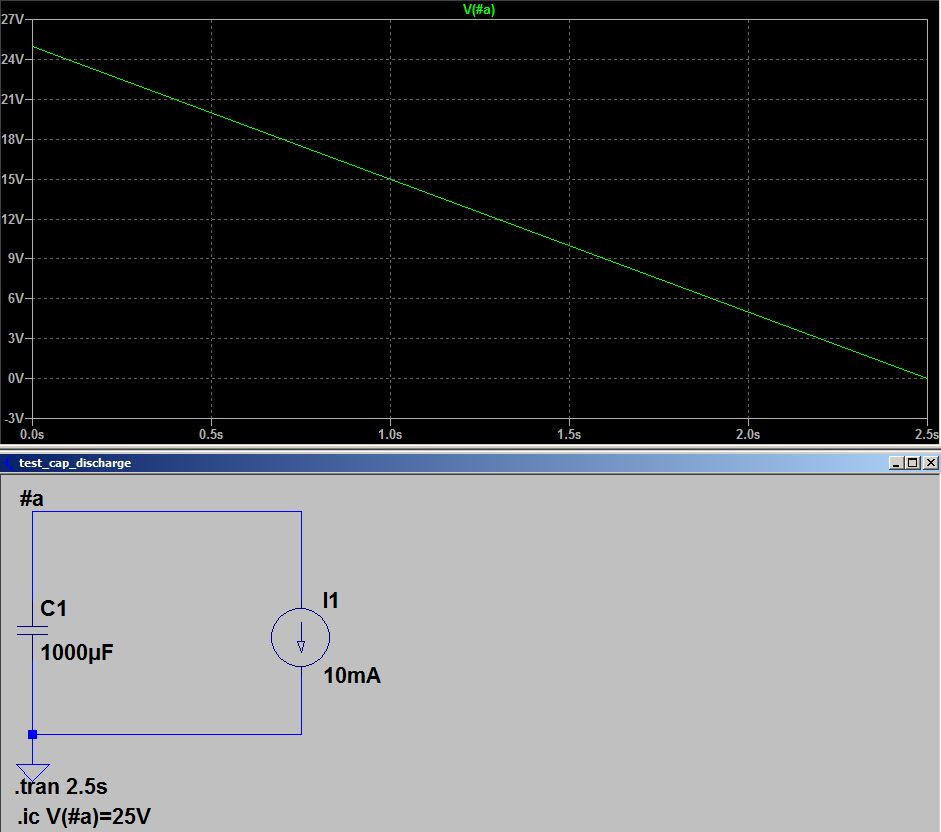

Jestli to chápu dobře, tak 1000uF se při konstantním odběru 10mA vybije z 25V na 0V za 2.5 sekund.
Asi bych se nebál trvalého připojení nějakého "low quiescent current regulator". Např. LM2936
V tme mají koukám MIC5200 3.3V s enable vstupem.

samec · #19 Příspěvek od **samec** » 23 led 2020, 01:20

Za pár drobných nemusíš nič počítať. Štyri Farady budú určite dosť.
https://www.ebay.com/itm/1-2-5-10PCS-5-5V-4F-Super-Farad-Capacitor-Button-V-Type-Capacitance/223725589639

#20 Příspěvek od **rnbw** » 23 led 2020, 08:43

Ake to ma asi parametre, napriklad maximalny prud?

samec · #21 Příspěvek od **samec** » 23 led 2020, 20:21

takéto?
http://www.astc.ru/data/delivery_list/content/eemb/pdf/SC2I2430%204.0F.pdf

nejaké majú aj v TME --> katalóg --> pasívne súčiastky --> kondenzátory --> superkondenzátory...
K niektorým sú aj katalógové listy.

Darthy · #22 Příspěvek od **Darthy** » 27 led 2020, 16:45

Nakonec jsem od toho kondenzátoru odpustil, je to víc komplikací a řešení než užitku, udělám to jak už tu padlo od termit256, změřím to držením tlačítka - tím budu zároveň napájet celý obvod z měřené baterky. Hádám že při tak malém odběru a napětí baterky min. 20V by se nemělo objevít žádné výrazné zkreslení nebo jiné komplikace? Myslím tím měřit napětí zdroje ze kterého zrovna napájím měřící zařízení??

termit256 · #23 Příspěvek od **termit256** » 27 led 2020, 17:24

No pokud bys mel chut bastlit a pouzit nejakou zajimavou a neotrelou technologii, muzes zkusit e-ink displej ktery zobrazuje stale a vubec nic pri tom nezere. Nejakym mcu s malou spotrebou ktery probudis ze sleepu treba jednou za hodinu na par milisekund, zmeris napeti a pripadne provedes zmenu zobrazeni. Baterii to zatizi jen zlomkem kapacity o kterou prichazis samovybijenim a budes mit prehled o napeti stale.
https://www.ebay.com/itm/1-54-inch-ePap ... SwHKtdSA1R

Darthy · #24 Příspěvek od **Darthy** » 28 led 2020, 06:57

To vypadá zajímavě. Jako už mě to napadlo, protože by to šlo využít jako paměťový display, na kterém by byla hodnota zobrazena neustále za minimální cenu odběru. Nevěřil jsem ale, že bych sehnal e-ink display takové velikosti (pod 1") a za nízkou cenu (srovnatelně s 0.91" OLED displayem). Chtěl bych co nejnižší náklady, jelikož bych to chtěl na každou baterii a máme jich přes 50 a půjde to z vlastních nákladů.

samec · #25 Příspěvek od **samec** » 28 led 2020, 19:13

Načo e-ink? Obyčajný segmentový LCD displej má tiež zanedbateľnú spotrebu. Koľko rokov bežali digitálky na tú mrňavú bateročku?

termit256 · #26 Příspěvek od **termit256** » 28 led 2020, 20:32

Sezenes obvod se spotrebou jako v digitalkach ktery by byl schopen merit napeti?

#27 Příspěvek od **rnbw** » 28 led 2020, 20:34

Jedine to kupit hotove aj s displejom.

samec · #28 Příspěvek od **samec** » 28 led 2020, 22:26

termit256 píše:Sezenes obvod se spotrebou jako v digitalkach ktery by byl schopen merit napeti?

Napätie prevedieš na čas a ten už ďalej odmeraš tými digitálkami.
