Pekárna Moulinex serie B 08-zkrat

Zpráva

rysTR · #1 Příspěvek od **rysTR** » 05 úno 2020, 17:13

Potřebuji poradit.U pekárny Moulinex B08 mi vyhořelo spolu s pojistkou něco se čtyřmi pacičkami umístěné uprostřed desky(cca 50x75 mm) , kam jde nejprve přívod - označení desky je 1116-52-1. Doslova to vystřelilo pojistku a ještě je doslova díra u druhé packy (toho"něčeho" se 4 pacičkami) vpravo zepředu od označení desky. Takže tam nelze už nic přečíst.Bohužel nemám schema a nevím co to je a čím to nahradit.Pojiska je miniaturní skleněná 2A 220V. Jinak to nevykazuje jinde nějaké jiné poškození.
Co jsem na tom ještě přečetl je : NC 00019244 a pak REA OW 2000 34/B7A - 1711R.
Mohu konstatovat, že se to velice těžko rozebírá a je k tomu třeba hodně dlouhý křižový šroubovák a velká trpětivost. Celý pajšl musí ale ven, aby se dalo k tomu dostat.Je ale škoda to celé jen tak vyhodit, protože jsme to dostali od vnoučat k vánocům před třemi roky a sloužilo to do této doby dobře.Proto se chci pokusit ještě zachránit, co se dá.
Díky předem za každou radu!

Kvicala_r · #2 Příspěvek od **Kvicala_r** » 05 úno 2020, 17:20

Asi by to chtělo minimálně fotku. Bez bližší identifikace by snad jen někdo musel rozdělat stejnou pekárnu.

Artaban001 · #3 Příspěvek od **Artaban001** » 05 úno 2020, 18:46

Není ta věc ze 4-ma nohama náhodou diodový můstek? - Za ním by měly být nějaký elektrolytický kondenzátory a nejspíš jde o pulsní zdroj pro napájení elektroniky pekárny.
Poznáš to takhle: Přívody jdou přes pojistku a nějaký ty odrušovací prvky (pokud tam vůbec jsou) přímo do toho komponentu. Další 2 nohy jsou připojeny na cesty, který budou propojeny jedním, nebo několika kondenzátory řádově ve stovkách uF na napětí minimálně 400V v elektrolytickém provedení.
Můžeš na nich změřit ohmicky, jestli tam není někde zkrat, nebo zda se nevyklubalo něco z řídícího švába, nebo spínacího tranzistoru.

Kvicala_r · #4 Příspěvek od **Kvicala_r** » 05 úno 2020, 18:49

Nebo to může být "pouhý" odrušovací filtr..

#5 Příspěvek od **mi-ro** » 05 úno 2020, 19:36

A že se to velice těžko rozebírá, je k tomu třeba velká trpělivost, speciální nářadí a znalosti my servisáci víme. A možná ještě horší to bude i se skládáním. Tak je bohužel u většiny dnešních spotřebek. Jsem rád, že na občas přijdou i běžní spotřebitelé. Sorry za OT ale nedalo mi to.

rysTR · #6 Příspěvek od **rysTR** » 06 úno 2020, 15:14

Omlouvám se, ale fotka mi nejde nějak poslat a nevím, jak to provést. (foťák Kanon)

otakarv · #7 Příspěvek od **otakarv** » 06 úno 2020, 16:36

Pokud má fotka větší velikost jako 300kB tak jí musíš zmenšit například v "Malování".

Artaban001 · #8 Příspěvek od **Artaban001** » 06 úno 2020, 17:18

Tady je stručný návod pro "lamy" - platí pro systém "windows 7" a výše:
Otevřeš uloženou fotku v "malování"
Prohlídni si obrazovku, máš tam záložky "Soubor" , "domů" a "zobrazení", ve kterých se budeš pohybovat.
1. přepni se na "zobrazení",a lupou "+" a nebo "-" si zajisti, aby jsi měl celý obrázek viditelný.
2. Přepni se "domů" a dej "vybrat" - přímo na ten obdélníček. Držením levého tlačítka myši a tažením vyber oblast obrázku, kterou chceš zobrazit, pak dej "oříznout". Tento krok nemusíš dělat, když chceš zachovat celý obrázek.
3. Zůstaň na kartě "domů", a vyber "změnit velikost". Přepni si z procent na pixely a ten větší údaj přepiš na 600 až 800. Ten menší údaj se Ti automaticky přizpůsobí. Pak se přepni na kartu "soubor" a dej "uložit jako" a dál už to záleží na Tobě, zda chceš JPG, nebo BMP. Pak si zkontroluj velikost souboru a pokud má míň, než 300K, můžeš jej sem vložit jako přílohu.
Vzkaz pro administrátory: V případě potřeby můžete výše zmiňovaný návod přesunout na vhodnější místo

rysTR · #9 Příspěvek od **rysTR** » 07 úno 2020, 11:11

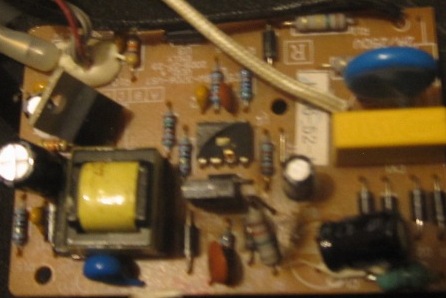

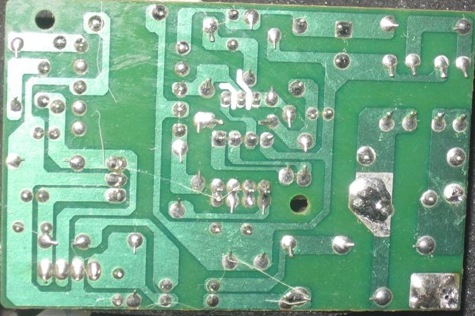

Ořízl jsem to na 400 a uložil. Pak jsem vložil soubor. V pravém rohu nahoře u čelního pohledu chybí vymontovaná pojistka - Dtto v pravém rohu dole.
Pokud jsem zde neměl text, tak to nechtělo obrázek poslat.

#10 Příspěvek od **miroja** » 07 úno 2020, 11:39

Tak to bude zjavne prave riadiaci IO impulzneho zdroja. Nevies niekde najst zvysok toho plastu co vyletel z puzdra?

rysTR · #11 Příspěvek od **rysTR** » 07 úno 2020, 14:30

Bohužel se to zřejmě rozdrobilo při probití na prach. Nevíte někdo, kde by se dalo sehnat nějaké schema s popisem součástek, aby se dalo určit přesně o jakou sočástku se jedná?

#12 Příspěvek od **rnbw** » 07 úno 2020, 16:11

Nikdy sa to nerozdrobi na prach - uleti to ako celok. Najdolezitejsie je to nestratit. Ak si to uz stratil, tak sa to da identifikovat podla zapojenia, napr. tu:
http://remont-aud.net/ic_power/

rysTR · #13 Příspěvek od **rysTR** » 09 úno 2020, 16:55

Omlouvám se, ale dá se ten odkaz nějak laicky přiblížit, jak se má a podle čeho použít.Nejsem elektrikář a ty názvy mi zde nějak unikají.
Ď předem.

ohryzek36 · #14 Příspěvek od **ohryzek36** » 09 úno 2020, 17:58

Tu desku SW3706 používá hodně "výrobců" domácích pekáren jako univerzální zdroj místo klasického trafa - i ty, co původně používali trafo dokopala evropská směrnice o odběru přístrojů v klidovém režimu k použití této (nebo podobné) desky.

Nebudu už rozumovat, řídící IO je ne zrovna moc profláklý AP3706, původně určený jako obvod pro nabíječky baterií.

Jako bonus přihazuju schéma podobné pekárny, ve kterém (na druhé straně) je i schéma zdrojové desky - třeba se to bude hodit.

EDIT: Řekl bych, že nejschůdnější varianta je koupit toto.
