Infra brána - náhrada

Zpráva

jchavtal · #1 Příspěvek od **jchavtal** » 29 úno 2020, 16:39

Ahoj, mám problém s infrabránou.
Nemohu najít správné "infra členy" vzájemně kompatibilní.

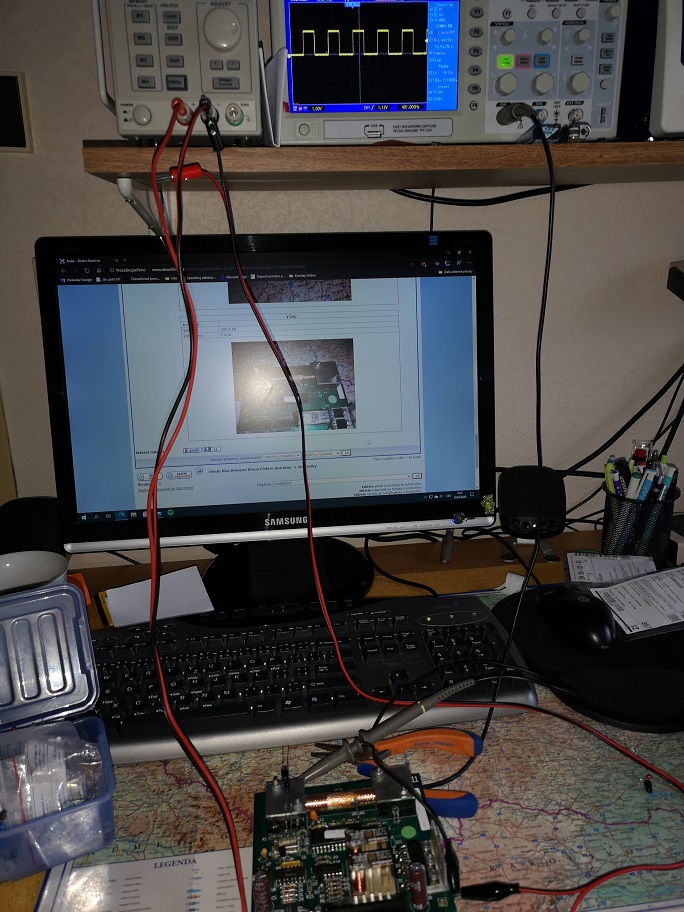

Jedná se o infra bránu řízená obdélník pulzem o 443Hz. Při velikosti pulzu 5V a 68mA na "infra diodě" (proud měřen multimetrem, může být zkresleno díky pulzům, proud díky tomu může být o něco vyšší).velikosti diody 5mm. Lze detekovat svit pomocí fotoaparátu, jak "svítí". Pulz obdélníku kontrolován osciloskopem a je naprosto v pořádku.
Protější strana je dioda také o velikosti 5mm, na které je na jeden pól trvale přivedeno stejnosměrné napětí 5,25V. Výstup pak má být při vzájemné viditelnosti obdélník o 443Hz.
Druhá soustava funguje normálně infrabrány, výsledný výstup příjmové foto diody je obdélník bez chyb. Ale na té první je velká chybovost, signál chytá jako "pilu" a tím rozhodí procesor i signál.
Potřebuji vyměnit vysílací i příjmovou část "diod"
Poraďte mi prosím, jaké koupit vzájemně kompatibilní diodové členy na výše požadované parametry. Jinak vzdálenost vysílací a příjmové "diody" je 2cm a jsou ve tmě zavřené s přímou viditelností.

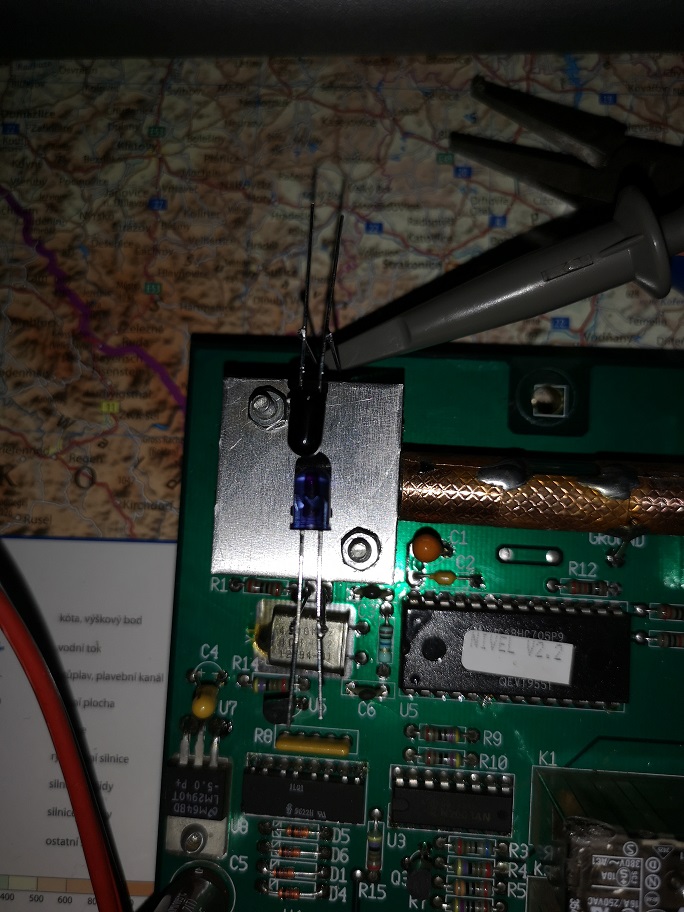

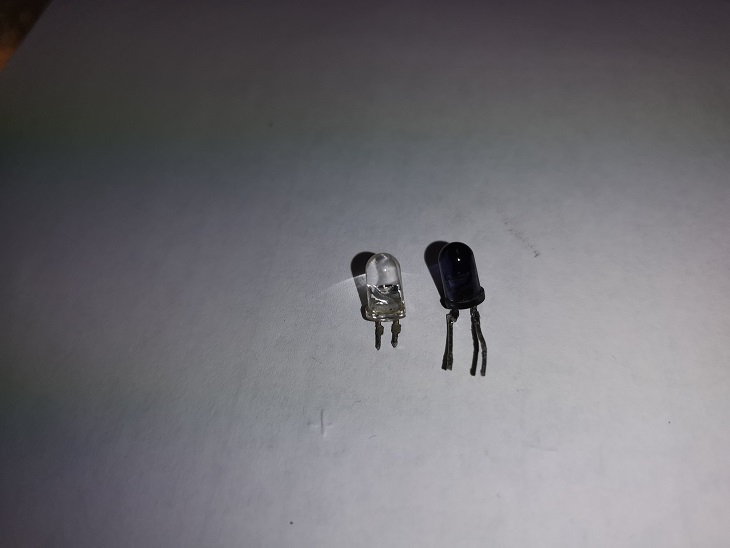

Obrázek jsou diody ta tmavá je vysílací (je poloprůhledná)

Infra brána je jinak neustále v činnosti. Pokud je možnost předimenzování foto členů, budu jedině rád

Mockrát díky

bdn · #2 Příspěvek od **bdn** » 29 úno 2020, 17:28

Druhá soustava funguje normálně infrabrány, výsledný výstup příjmové foto diody je obdélník bez chyb.

Chápu to tak, že jsou celkem dvě infrabrány?
Z nich jedna dává pilu na přijmací straně a druhá dává obdélník na přijmací straně?
Co se týče měření proudu obdélníkového průběhu, multimetr nemusí dávat správný údaj. Lepší je zařadit sériově s LED malý odpor např. 1R a snímat na odporu úbytek, z čehož se zjistí Imax (I=U/R)

jchavtal · #3 Příspěvek od **jchavtal** » 01 bře 2020, 12:18

Podle úbytku na odporu je tam proud 85mA na vysílací části.
Ano jeden modul se dvěma bránama.
Obě brány mají obdélník na vysílací části se stejnou hodnotou DC 5V pulz.
Akorát na výstupu z protější strany jedné z nich je pila a na druhé obdelník (na obou má být obdélník, chyba foto diody).
Prostě odešela fotodioda na přijímací části, po jejím odpojení funguje korektně aspoň jedna strana.

Jakou IR diodu a fotodiodu zvolit, dle kýžených parametrů?

bdn · #4 Příspěvek od **bdn** » 01 bře 2020, 14:07

Osobně bych zkusil třeba toto:

vysílač:
https://www.tme.eu/cz/details/tsal6400/ ... ed/vishay/

Příjmač:
https://www.tme.eu/cz/details/ll-503pdd ... cky-light/

PPL CZ - varianta Economy
Přepravní společnost PPL CZ.
Přepravní náklady pro zásilku do 30 kg jsou 40,- Kč bez DPH (48,40 Kč s DPH).
Termín dodání – do 4 pracovních dnů.

jchavtal · #5 Příspěvek od **jchavtal** » 01 bře 2020, 15:25

Díky moc, objednáno.
Dám potom info

Celeron · #6 Příspěvek od **Celeron** » 01 bře 2020, 18:14

A to nejde prohodit pro kontrolu přijímací a nebo vysílací stranu pro zjištění která z nic to dělá?

jchavtal · #7 Příspěvek od **jchavtal** » 02 bře 2020, 10:41

Celeron píše:A to nejde prohodit pro kontrolu přijímací a nebo vysílací stranu pro zjištění která z nic to dělá?

To jsem zkoušel, dělá to přijímací část
Ale i tak bych vyměnil oboje

Celeron · #8 Příspěvek od **Celeron** » 02 bře 2020, 17:59

A skutečně jsi tu funkční přijímací část prostorově osadil místo té vadné? Já jsem totiž něco podobnýho jednou řešil a problém byl že buď byla poškozená optika a nebo byla RX dioda zahlcená okolním přisvícením. Skončilo to celým novým RX blokem. Zkusil jsi, zda to blbne i za tmy? Nepohnuls diodou mimo ohnisko optiky?
Já jsem si pomáhal IR snímačem ze starýho Tesláckýho videa.
Chci tím lehce naznačit, že výměna RX diody nemusí problém vyřešit.

jchavtal · #9 Příspěvek od **jchavtal** » 03 bře 2020, 09:00

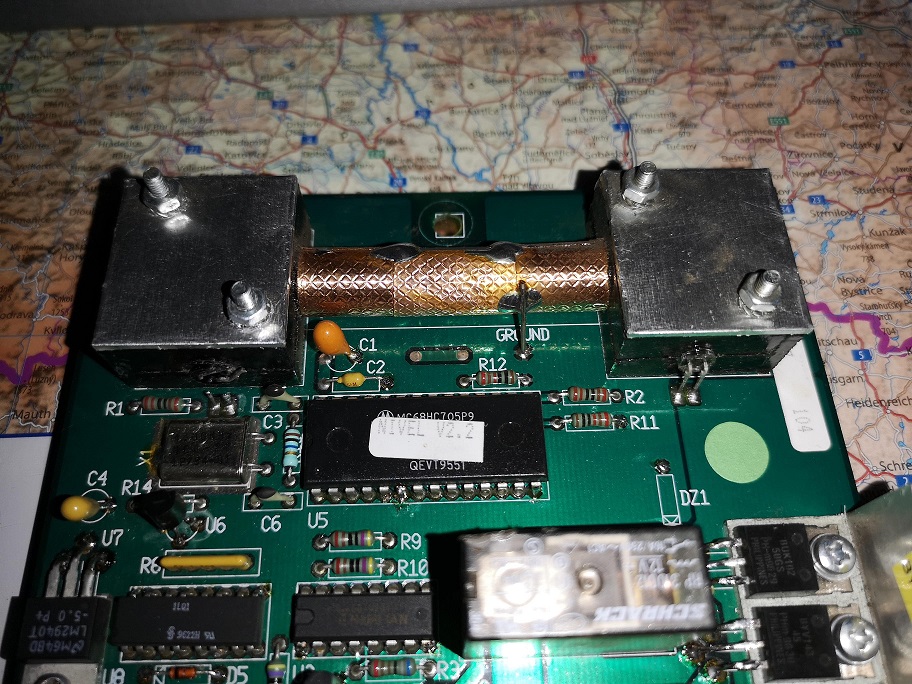

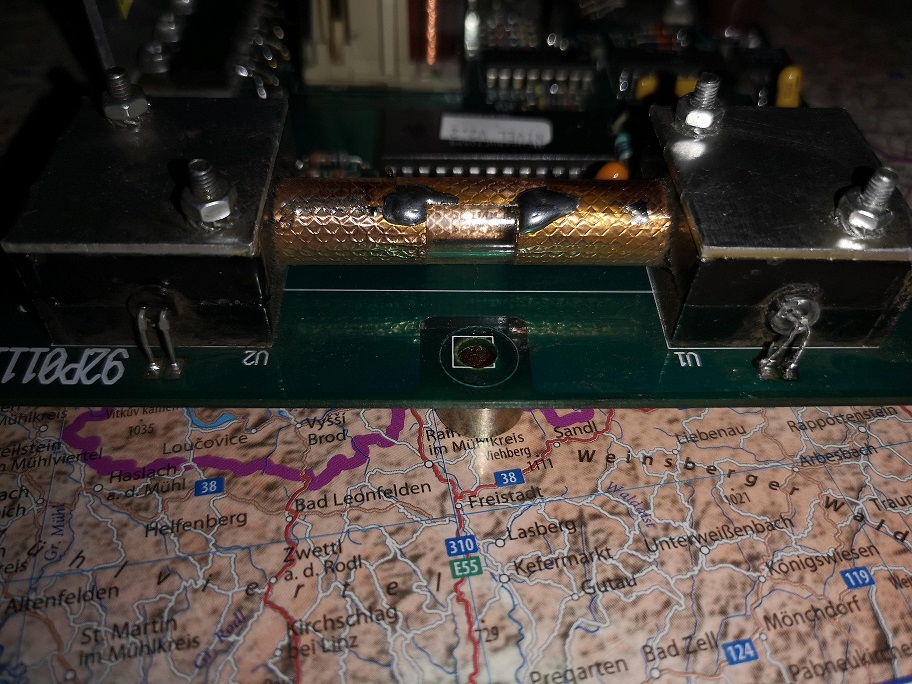

Diody jsou v přesně proti sobě ve vzdálenosti cca 2cm, Jinak dát nelze. a v totální tmě, je to i zavřené potom v krabici. Viz obrázek, než jsem to přehodil.
Aby došlo k přerušení infra, tak při nahnutí dojde k samovolnému přesunu kuličky, která je zastíní. Celková soustava slouží k vyrovnávání, proto jsou tam dvě strany.
Je to staré 20let

jchavtal · #10 Příspěvek od **jchavtal** » 03 bře 2020, 09:42

bdn píše:Osobně bych zkusil třeba toto:

vysílač:
https://www.tme.eu/cz/details/tsal6400/ ... ed/vishay/

Příjmač:
https://www.tme.eu/cz/details/ll-503pdd ... cky-light/

PPL CZ - varianta Economy
Přepravní společnost PPL CZ.
Přepravní náklady pro zásilku do 30 kg jsou 40,- Kč bez DPH (48,40 Kč s DPH).
Termín dodání – do 4 pracovních dnů.

Opraveno, součástky fungují perfektně.

Teď to nechám pár dní běžet a následně to budu považovat za vyřešeno :wink:

Díky moc

jchavtal · #11 Příspěvek od **jchavtal** » 03 bře 2020, 09:53

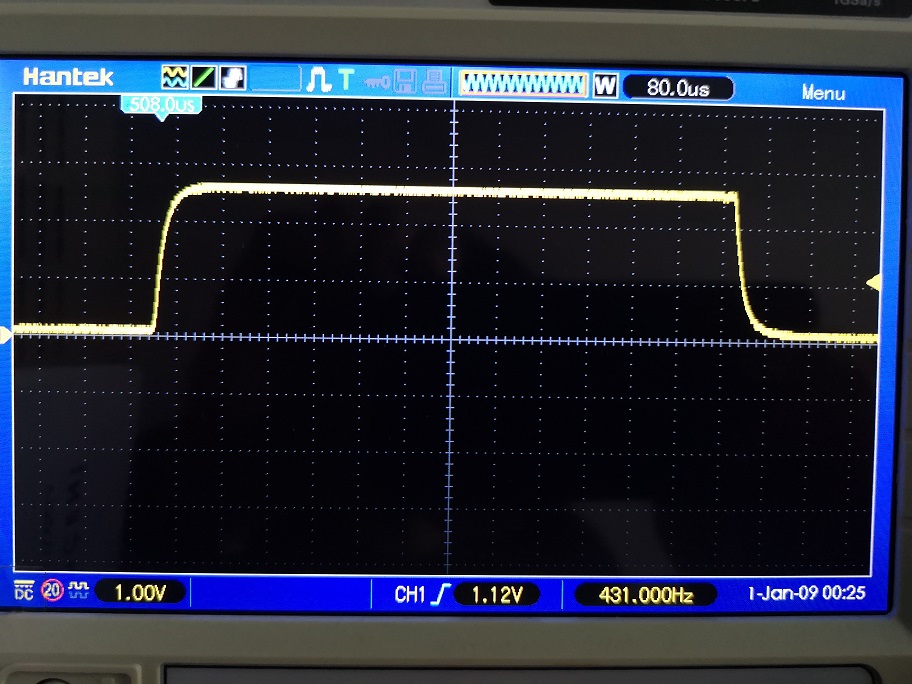

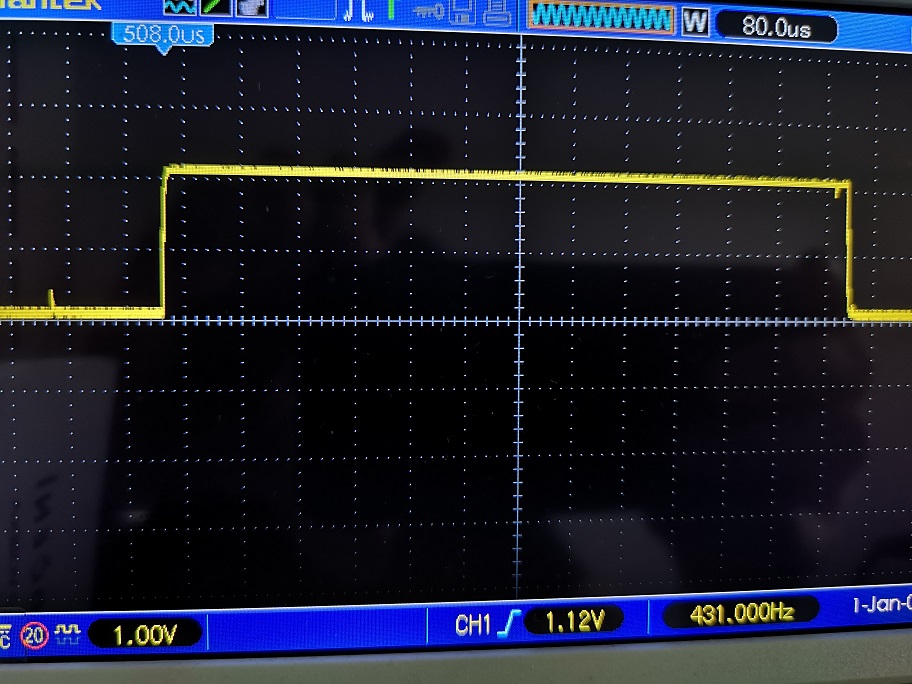

Výstupní průběh z příjmové diody, původní ještě funkční a nová

Celeron · #12 Příspěvek od **Celeron** » 03 bře 2020, 18:50

Takže něco jako primitivní gyro?
To je zajímavý, co na tý diodě může degradovat aby se to takhle zmrtvilo.

jchavtal · #13 Příspěvek od **jchavtal** » 04 bře 2020, 08:21

To také netuším...
Třeba ta stará zdravá: když jsem na ní svítil baterkou, tak má minimální nežádoucí projev. A u té vadné co dělala pilu, tak sebemenší světlo a pustila všechno a to i když jsem na ni zasvítil zezadu...

Těžko říct, teď je vše ok

,díky moc
