Rizeni bezuhlikoveho brushless motoru

[MrGrimes]

Tak pro me docela orisek, pro vas snad brnkacka.

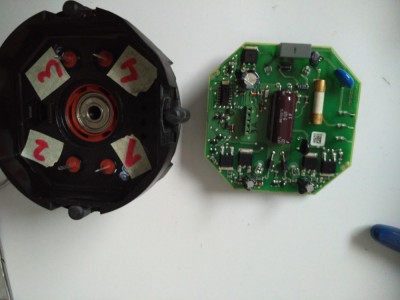

Chtel jsem ridit BLDC motor (cca 48V) na ventilatoru pomoci PWM, ale po rozebrani jsem zjistil ze vse zpracovava PIC ktery ma hodnoty rychlosti pevne naprogramovane. Na desce jsou tri vstupy, dva pro 230v a jeden pro zjisteni zda je spinac rychlosti v poloze A/B. Vystupy do vinuti motoru jsou ctyri + HAL externe.

Tak otazka je kde bude nejjednodussi signal upravit. Pripada v uvahu i cela nahrada ridici desky, ale nechapu proc ma motor ctyri vstupy, vice rozebrat nejde tak nevidim na vinuti. Klasickym BLDC driverem s tremi vystupy jsem motorem neotocil.

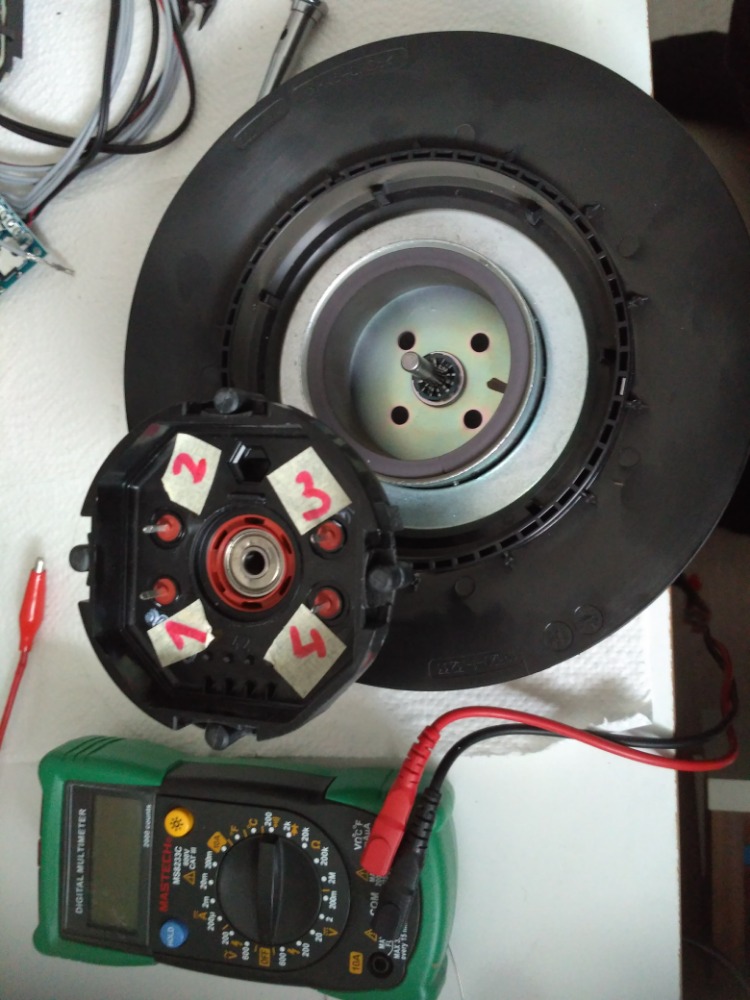

Ty ctyri piny na vystupu z motoru jsem meril, a myslim ze pin 1 a 2 byli spojene. Myslel jsem ze brushless ma vzdy tri piny, a mezi nimi je stejna hodnota odporu, tady to tak ale neni.

[bdn]

Je ten ventilátor něčím výjimečný? Nevyšlo by jednodušeji zakoupit ventilátor, který bude umět, to co potřebuješ?

[danhard]

Je to řízeno dvoufázově, nikoliv třífázově.

[MrGrimes]

Bohuzel cenovy rozdil mezi ventilatory (v tomto rozmeru) s EC motory jsou okolo 4000kc navic za verzi s plynulou regulaci. A ja potrebuju dva.

Dvoufazovy motor, dekuji, nenasel jsem ale zadny driver ktery bych mohl pouzit. Jak by take meli vypadat na dvoufazovem motoru vystupy z mereni multimetrem? Dva piny +- podobny odpor a dva piny spojene?

Neni mozne pouzit nejaky voltage divider na vystupu z PCB primo do pinu motoru?

Dekuji

[EKKAR]

Rizeni bezuhlikoveho brushless motoru

Bezuhlíkovej brushless motor je stejnej jazykovej nesmysl asi jako okrouhlá koule. Už sama složenina "brushless" znamená "bezkartáčovej" neboli motorek s komutací pomocí něčeho jinýho, než klasickýho lamelovýho komutátoru a uhlíků = kartáčů. A z toho, že nevíš, že "voltage divider" je česky "dělič napětí" usuzuju, že o elektronice resp. o elektrotechnice nevíš ani zbla. Tudíž bych bejt tebou dal pracky pryč od podobnýho pokusničení a oslovil bych s tím někoho, kdo to udělá bez tebe. Vyhneš se tím rozhodně velkýmu riziku zklamání.

[weed_smoker]

Zkus propípat ty vývody,tipuju,že jsou tam 2 samostatný vinutí podobně jako u bipolárního krokáče,kterej je "dvoufázovej".Těch motorů je dost druhů: dvoufázový(bipolární) jako tenhle,pak 3F spojený do hvězdy s vyvedenym N a bez něj (v HDD,tiskárnách,elektrokolech a čerpadlech),pak 4-fázový unipolární (buď 5-drát se společnym plusem nebo 6-drát,co má 2 plusy obvykle stejnou barvou).Nejhůř se ovládaj ty 2F.

[Nakadah]

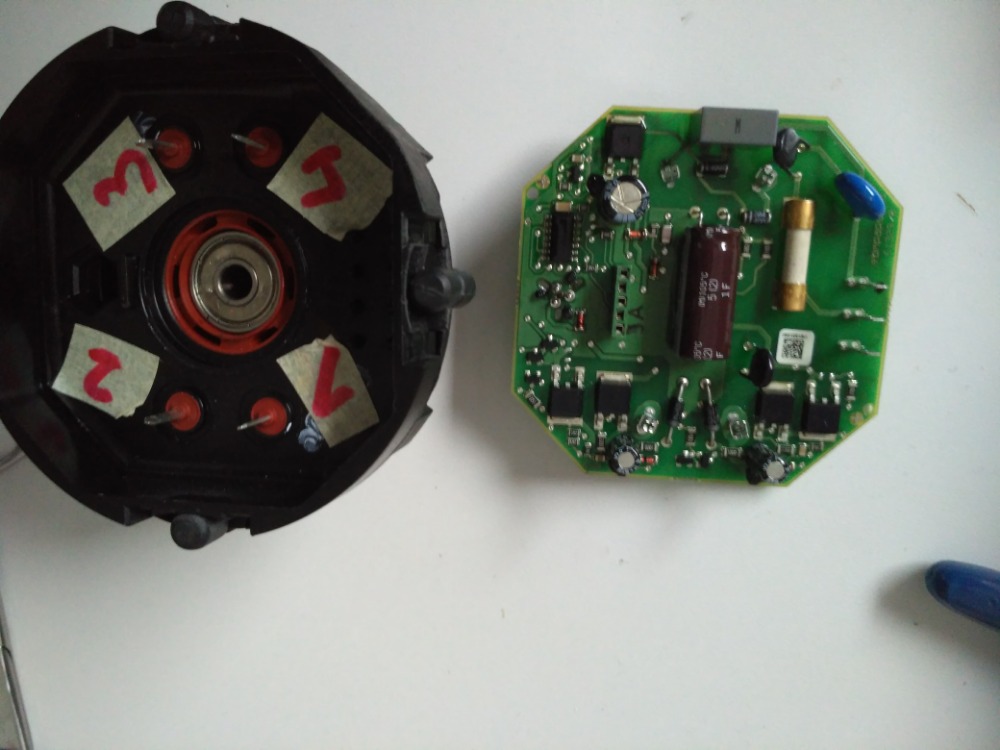

Mě to přijde jako 1F BLDC motor, jako větrák v PC jenom o dost větší. Vidím jenom jeden H-můstek ze 4 FETů. 2F BLDC by ty H-můstky potřeboval 2. Ale možná je další i z druhé strany DPS. Komutaci řídí IO podle polohy rotoru co snímá HALL.

3F BLDC výkonových kontrolérů se dá najít na netu hromada, ale pro 2F nebo 1F sem narychlo nenašel nic.

[danhard]

Proč ?
Dva půlmůstky proti umělýmu středu, kondu.

[MrGrimes]

Na druhe strane DPS jsou jenom SMD diody. Pokusim se desku vyndat a vyfotit lepe.
Puvodne jsem myslel ze jde o 3F s vyvedenym N. Jedno trafo pro oba ventilatory a kazdy osazeny BLDC driverem ktery bude ridit arduino podle teplotnich snimacu. Tak jako se to dela bezne s okrouhlo-koulimi motory.

Driver na jiny nez 3F stejne nesezenu, takze musim vychazet z teto desky. Treba regulovat vstupni nebo vystupni napeti FETu?

[danhard]

Na druhé straně by mohly být diody na usměrnění sitě, které mi tam chybí.
Motor mě nezajímá, měl by jsi tam odměřit dvě samostatné cívky cca 100R ?
