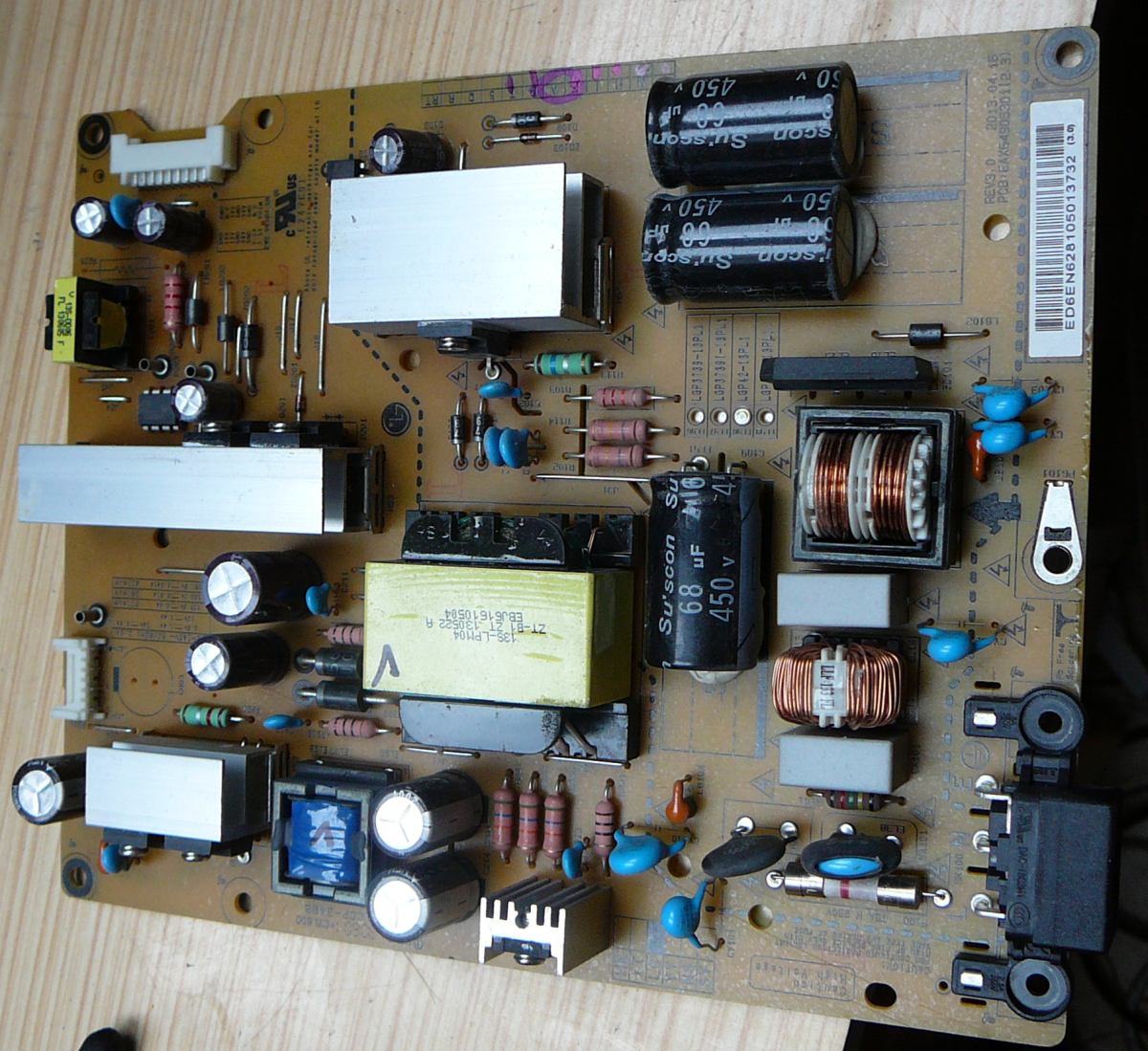

mám tadyTV LG a ve zdroji nejpravděpodobněji odešel graetzůcv můstek TS10K60. Je za ním na hlavním elytu jen cca 16V. Našel jsem si že to je 600V a 10A. To se u 110W TV používá můstek na 10A ? Já že ho budu muset objednat protože jsem tady našel nejsilnější na 3A ani diody na takový proud nemám. Nebo se tam dá dát ten 3A?

#2 Příspěvek od **EKKAR** » 24 dub 2020, 20:12

Ten můstek musí vydržet nárazovej nabíjecí proud vybitýho sběracího kondu za ním - proto se dává 10A, i když je zdánlivě naddimenzovanej.

#3 Příspěvek od **MetalGod** » 24 dub 2020, 20:13

Zapomínáš, že při nabíjení elytů jím teče mnohonásobně vyšší proud.
Můstky jsou ale laciný, takže jestli se Ti tam vejde 12A, 15A, tak ho tam dej, přece jen neodešel pro nic za nic.

#4 Příspěvek od **mi-ro** » 24 dub 2020, 21:53

A navíc, dneska je doba, kdy můstek s uvedeným proudem 10A snese sotva ty 3A. (Asi RMS, PMPO, PEAK či jak se dnes udávají hodnoty) Takže raději nějakou 50ku.

#5 Příspěvek od **jezevec** » 24 dub 2020, 22:01

Ještě jsem neviděl přerušený můstek (tedy pokud není rozstřelený), vždy jen šluslý nebo svodový. Nemáš tam prasklý spoj?

misocko · #6 Příspěvek od **misocko** » 24 dub 2020, 23:13

do mostika ide 240AC a z neho 16V DC? (len aby si mesiac necakal na msotik a potom zistis ze chyba je inde)
co ta cierna vec pri vstupnej poistke sluziaca prave na nabitie vstupneho kondika?

workhard · #7 Příspěvek od **workhard** » 24 dub 2020, 23:15

S tím 3A můstkem to můžeš vyzkoušet, ale nastálo ho tam nenechávej.

gepard · #8 Příspěvek od **gepard** » 24 dub 2020, 23:27

To je fakt nějaký divný - těch 16V je fičovina. Prověřil bych cestu od pojistky po ty určitě "super kondy" Su´scon (určitě kvalitní, myšleno ironicky). Konkrétně ten NTC, výstup z filtru (napětí), stav těch 3 zmíněných kondíků (již jsem se setkal s kondíkem na 400V, který měl uvnitř ustřelený vývod a samože ta proudová prda odpálila můstek). Můstek vyměnit min. za stejný, nabastlit tam 4 diody (např. P1000K) by bylo dost "morbidní".

#9 Příspěvek od **rnbw** » 24 dub 2020, 23:39

Zmerat 4 diody multimetrom snad nie je problem. Ja diodovym testom meriam od vstupu az po kondenzator. Ten zmeram "zajicometrom" a pozriem, ci okolo noh nevyteka.

Heno · #10 Příspěvek od **Heno** » 24 dub 2020, 23:49

Je bezne, ze na lacnych elytoch standardneho typu za sietovym usmernovacom odhnivaju + vyvody od zvitku. Potom väcsinou uleti spinaci fet pwm spolu s riadiacim io alebo pfc a pri skrate kym vym vyhodi poistku rupne aj usmernovac alebo termistor. Ale tiūez som nikdy nezazil preruseny grec.

#11 Příspěvek od **rnbw** » 25 dub 2020, 00:03

Inak zaujimave je, ze odhnivaju len tie na 400V (a viac). V zdrojoch, kde su v serii dva okolo 200V, som to nevidel nikdy.

workhard · #12 Příspěvek od **workhard** » 25 dub 2020, 00:07

Měl jsem už i ten. Odhnily nejspíš oba vývody, protože normálně chrastil.

Mysteri · #13 Příspěvek od **Mysteri** » 25 dub 2020, 00:28

radioelectrum píše:mám tadyTV LG a ve zdroji nejpravděpodobněji odešel graetzůcv můstek TS10K60. Je za ním na hlavním elytu jen cca 16V.

Podla počtu príspevkov predpokladám, že vieš zistiť, či je gretz v 3,14či na 100%, alebo iba ,,pravdepodobne"... A ako poznamenal ,,jezevec" tiež som sa nestretnul s prerušeným gretzom, vždy skrat. Nebude tam niekde na ceste stuďák?
P.S. Pri uhnilých vývodoch na hlavnom konde by nenameral 16V, ale oveľa viac. Skvôr ma zaráža, že nevie určiť, či ten gretz je zlý. Však to je základ, ako to zistiť na 100%. To by mal vedieť zistiť každý, kto sa do toho hrabe.To je predsa ,,Šľabikár" merania :wink:

jogo9 · #14 Příspěvek od **jogo9** » 25 dub 2020, 01:14

Mal som aj iné vady mostíka, než skrat.. ale tiež si myslím že toto by nemalo byť náročné identifikovať -veď si daj dočasne náhradu čoho potrebuješ -prípadne aj záťaž..

misocko · #15 Příspěvek od **misocko** » 28 dub 2020, 14:12

By ma zaujimalo ako to dopadlo
Obycajne je slusne nieco napisat....
