Arduino - relé modul - externí napájení [vyřešeno]

Zpráva

Rellik · #1 Příspěvek od **Rellik** » 03 úno 2018, 13:37

Zdravím,
řeším teď zapojení relé modulu k arduinu. Konkrétně napájení. Modul jde napájet buď přímo arduinem, nebo externě. Jde o to, že výstupní napájení arduina je limitováno nějakými mA, což odběr relé může přešvihnout.
Proto chci napájet ty relé externě. Respektive z jednoho zdroje, ale odděleně.

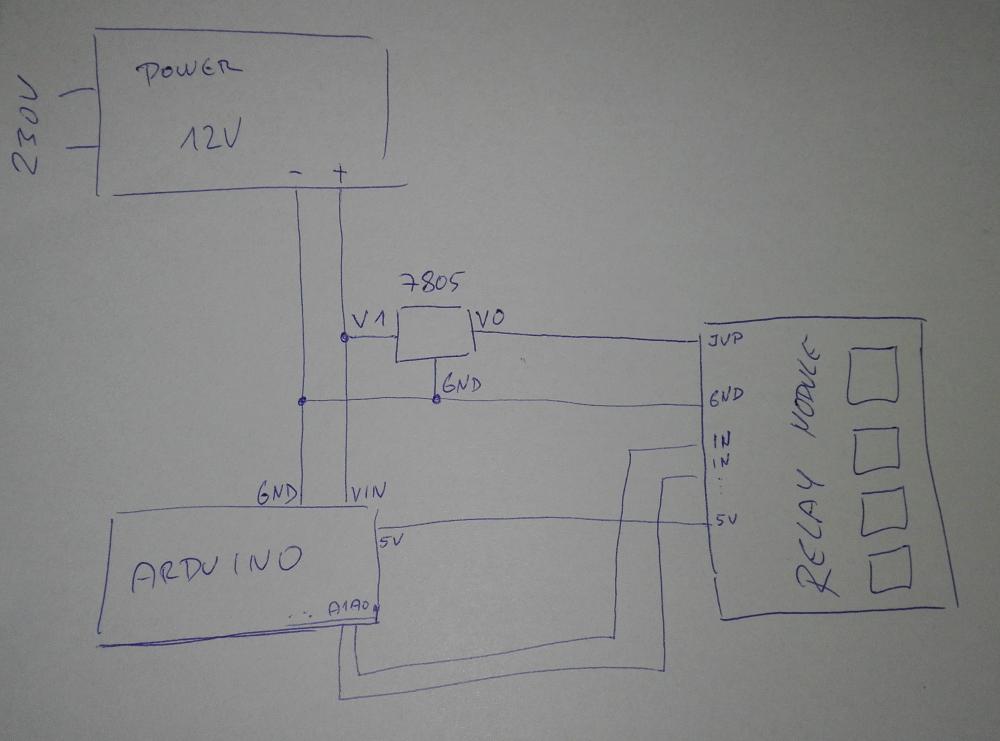

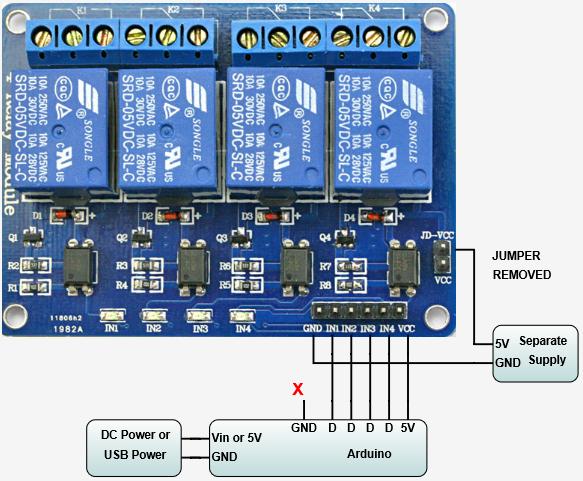

Co jsem hledal, tak jsem našel jen zapojené ty relé moduly úplně jiným zdrojem. To bych přisuzoval tomu, že arduino je napájené pouze pokud je připojeno s PC přes USB. Já ale budu mít naprogramovaný modul (NANO), který bude fungovat bez připojení k PC a tudíž taky z externího napájení. Blbě se to popisuje, ale snad mě někdo pochopí. Z externího 12V zdroje budu napřímo napájet arduino (má svůj stabilizátor). Z toho samého externho zdroje chci udělat odbočku s dalším stabilizátorem, který bude napájet relé modul. Z toho plyne, že GND arduina i relé modulu bude společné. Bude v tom nějaký problém, nebo to bude OK?
Více asi prozradí přílohy...
Díky za případné odpovědi...

Cowley · #2 Příspěvek od **Cowley** » 03 úno 2018, 13:53

V principu je to spravne, ale ja Arduino radeji netrapim a cele jej napajim 9V.
Vstup IN a Vcc na desce rele obsluhuje optrony. Na jejich vystupu je pomoci GND spinane rele proti externimu Vcc.
Edit: optron privadi Vcc pres odpor do tranzistoru a ten pak spina GND do rele...

#3 Příspěvek od **Michal22** » 03 úno 2018, 13:53

Neměl by s tím být žádný problém. I proto, že je ovládání relátek odděleno optočleny.
Podobnou desku jsem před pár lety vytvářel pro známého, pro použití s Raspberry. Oddělovací optočleny jsem tam nepoužil, fungovalo to v pohodě, napájení bylo taky ze společného zdroje, relátka měla vlastní stabilizátor.
Nebyl s tím žádný problém, funguje snad dodneška.

Rellik · #4 Příspěvek od **Rellik** » 03 úno 2018, 14:06

Super díky za potvrzení mé domněnky.
Teď mě ještě napadlo, že bych touto "odbočkou" mohl napájet i displej 20x4, který bude svítit pořád a bude na něm stále něco vypsáno. Tam by snad taky neměl být problém pokud k arduinu připojím jen SCL/SDA ne?
Jinak tam bude jen pár tlačítek a RTC. Další žádné větší odběry, ty budou právě řešeny těmi relátky, pro což je tam i těch 12V, které žádají další spotřebiče spotřebiče. Jedno z relé pak bude spínat přímo i 230V zásuvku. To jen tak pro doplnění infa...

EDIT: tak jsem vyzkoušel to externí napájení i u toho LCD. Funguje to i tak, takže tuto debatu bych tímto ukončil...

BigSandy · #5 Příspěvek od **BigSandy** » 01 kvě 2020, 10:49

Kontrolní otazka.
https://www.aliexpress.com/item/33053774959.html

Na jakem principu funguje 1 relay modul?
Všechny ostatní jsem už doma měl.
Je tam optočlen přes který se da rele sepnout i s 3,3V přes ESP8266
U 1 relay modulu optočlen není.

Cowley · #6 Příspěvek od **Cowley** » 01 kvě 2020, 15:29

BigSandy: dělají se jen s tranzistorem a také jako ostatní s optronem.

tranzistor
optron
