Iontovy motor

Zpráva

Lukas-Peca · #16 Příspěvek od **Lukas-Peca** » 08 lis 2007, 21:41

mně to teda chodilo na střídavý proud a asi na 20 kV

DAP · #17 Příspěvek od **DAP** » 09 lis 2007, 13:09

Musím ťa sklamať, ale chodí to na usmernené napätie.
Je to vlastne pseudokondenzátor.
Pre tých čo nedávali pozor :
- Zaporny pol je pripojený na Hornú elektrodu
+ Dolná elektroda je pripojená na Kladný pól VN zdroja

Wortex · #18 Příspěvek od **Wortex** » 09 lis 2007, 13:11

lebo by to bolo zaujímavé ako ukážka v škole ale neviem čo by povedali na to potrebné napatie

Filda · #19 Příspěvek od **Filda** » 09 lis 2007, 17:07

taky tě musím sklamat ...... oni momentálně píšou o iontovém motoře a ne o lifteru (nebo jak se to píše ..... prostě ten levitující "kondenzátor")

Mě ten iontový motor taky chodil při střídavém...

Artaban001 · #20 Příspěvek od **Artaban001** » 09 lis 2007, 19:45

Prodávají iontové čističe vzduchu a docela to slušně fouká. Je to ozubený kovový hřebínek, před kterým jsou dvě rovnoběžné nerezové destičky. Na hřebínku je -VN a na destičkách je +VN. Silné elektrické pole působí zvýšenou emisi záporných iontů, které jsou přitahovány destičkama. a na těch destičkách některé ionty stratí náboj a usadí se tudíš i s prachem. Ty co opustí prostor se stejně snaží vrátit zpět a proto se usazuje prach i na obalu přístroje..
Pokud si to chce někdo vyrobit, tak by měl stačit VN měnič z vadné laserové tiskárny a 24VDC zdroj..

DAP · #21 Příspěvek od **DAP** » 12 lis 2007, 10:47

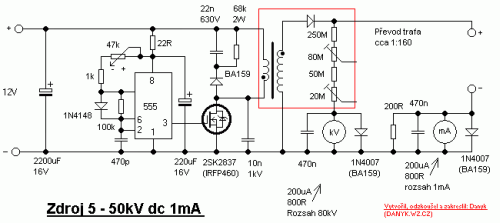

Nasledujúci zdroj je celkom zaujímavá konštrukcia, využivajuca novšie trafáčiky :
:arrow:

http://www.danyk.wz.cz/rtg.html
Vraj fachá od 5-tich do 50-tich kilovoltov, takže by nebola nutná žíadna kaskáda a bolo tak možné napájať lifter priamo.
Nevyhodou ( pre niekoho vyhodou ) je, že dioda je priamo implementovaná ( zaliata ) v trafáku.

DAP · #22 Příspěvek od **DAP** » 07 pro 2007, 18:57

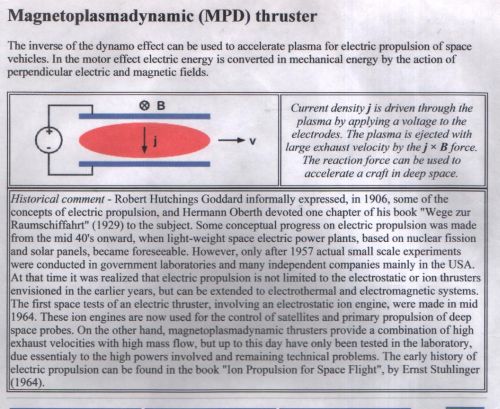

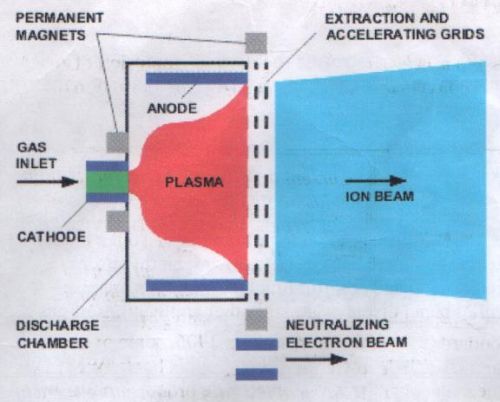

bastliar · #23 Příspěvek od **bastliar** » 31 kvě 2010, 17:32

Domnievam sa správne, že u tohoto generátora viniem obe hlavné aj obe vedľajšie cievky rovnakým smerom, v podstate pôjde u hlavnej aj u vedľajšej o cievku s prispajkovanou odbočkou.
:arrow:

http://jnaudin.free.fr/html/30kvgen.htm

#24 Příspěvek od **Hill** » 31 kvě 2010, 18:59

Jestli ti tu bude mít ještě kdo odpovědět... toto vlákno zapadlo v propadlišti dějin už po Mikuláši 2007.

AmarokCZ · #25 Příspěvek od **AmarokCZ** » 31 kvě 2010, 21:17

bastliar píše:Domnievam sa správne, že u tohoto generátora viniem obe hlavné aj obe vedľajšie cievky rovnakým smerom, v podstate pôjde u hlavnej aj u vedľajšej o cievku s prispajkovanou odbočkou.
http://jnaudin.free.fr/html/30kvgen.htm

Podle obrázku to je tak, že P1 a P2 tvoří jedno vinutí s odbočkou uprostřed - přesně jak se domníváš. Totéž platí pro FB1 a FB2.

bastliar · #26 Příspěvek od **bastliar** » 01 čer 2010, 07:43

Ďakujem

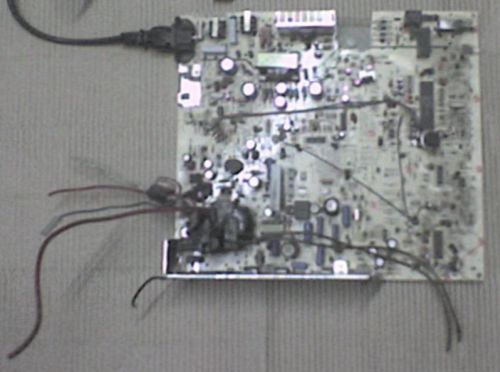

Mimochodom našiel som dosku z monitora, elektronika je v poriadku iba obrazovka bola prasknutá.
V podstate by stačilo pripojiť ku sieti a mám ku dispozícii VN zdroj.
Z trafáku však idú štyri vodiče. Zobrazené na ľavej strane obrázku.
:arrow:

najhrubší červený VN vodič, výstup ( popis na vodiči 40 KVDC )
:arrow:

zo spodu najtenší šedý vodič, omotaný na ferite, ukončený neobvyklým konektorom ( 1000 VAC, 1200 VDC )
:arrow:

z boku dvojica stredne hrubých vodičov, červený vodič a biely vodič, na druhom spoločnom ferite. ( oba majú samostatne popis 20 KVDC )
Potom je tam ešte hnedý vodič, zobrazený na spodu na pravo, ale ten je len omotaný okolo časti trafa, bez priameho spojenia.

:?:

kde nájdem zem sekundára a ku čomu slúžia zvyšné tri vodiče.
:?:

aké je napätie na výstupe.
:?:

akú dobu po vypnutí je ešte vnútorný kondenzátor transformátora nabitý na nebezpečné napätie.

Ďakujem.

thetemp · #27 Příspěvek od **thetemp** » 02 čer 2010, 16:53

..stare vlakno, ale napadlo ma ze co je ten "lifter"( drat + alobal do tojuholniku) testovali aj v mythbusters(nicitelia mytou)...fungovalo im to, len, vo vakuu im to neslo, tusim tam aj vysvetlovali preco, diel bol o antigravitacnych technologiach a patentoch...

AmarokCZ · #28 Příspěvek od **AmarokCZ** » 02 čer 2010, 18:36

bastliar: ty tři vodiče - jeden je připojen na g2 a další dva jsou ostření (tzn ty z boku).
Na výstupu je 10 až 25 KV dle obrazovky, ale jelikož má trafo dvě ostření, tak to bude nějaká velká obrazovka, tudíž spíš 20KV a víc.
Kondík na výstupu vydrží nabitý hodně dlouho, ale pokud je trafo zapájeno v desce, tak se rychle vybije před odpor zalitý v trafu.
Zem sekundáru najdeš buď podle toho "jak vypadá deska" (popř. ze schématu) nebo ho najdeš tak, že na VN výstup připojíš záporný pól zdroje a dole hledáš vývod kterým bude procházet proud, na toto zkoušení musíš použít zdroj alespoň 80V, protože dioda zabudovaná v trafu má velký úbytek (minimálně 50V).

Vogon · #29 Příspěvek od **Vogon** » 02 čer 2010, 18:51

Bastliar:
Pokud se musíš takto ptát, je vysoce pravděpodobné, že tě při první příležitosti ta deska dobřinká a bude pokoj.
Ale kdo chce kam...

Ten červený samostatný s gumovou plackou na konci je výstup VN po usměrnění.
Dva vodiče bílý a červený na společném feritu je výstup na G1 a G2 obrazovky.
Ten šedý je výstup na ostření.
Ten hnědý je zpětná vazba síťového zdroje.
Zem sekundáru najdeš podle konfigurace zapojení, těžko radit ta fotka je hnusná. VN se dá odebírat proti kostře desky ale "mrtvý" konec sekundáru VN není spojen s kostrou desky... většinou, ta fotka je hnusná a nedá se z ní nic poznat.
Napětí na výstupu čeho? VN bude kolem 20kV.
Kondenzátor je tak dlouho nabitý až se vybije, pak je vybitý. Jak dlouho ale, těžko říct. VN se vybíjí přes jasový a ostřící potenciometr, takže bych to tipnul: pět až deset vteřin?

jova1 · #30 Příspěvek od **jova1** » 02 čer 2010, 21:08

Bastliar:
Tak tak, bezpečnost především. Vymontuj to trafo a pokud si chceš hrát s VN zapoj ho takto: http://web.telecom.cz/jova1/vn/vn.htm
Je to jednoduché na výrobu a chodí na první zapojení.
