poradíte zo zapojením invertora na notebook ide mi o pinout

Zpráva

jano101 · #1 Příspěvek od **jano101** » 21 kvě 2020, 07:59

pozrite si prosím tento obrázok vid link:
https://prnt.sc/sku582

P/N:08-20ET10106

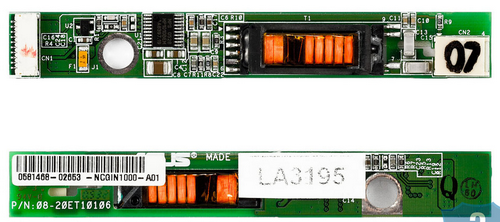

ide o dosku invertora z notebooku asus má 10 pin
jednoznačne viem kde je napájanie a gnd
ešte by som potreboval pin kde ide

VSTUP PWM
VSTUP EN

OBVOD JE TAM TENTO
http://astro-foto.astronomie.cz/mp1010bem_909.pdf

FOTO

[url]https://www.laptophardware.hu/thumb/?src=/files/images_product/asus-a6-inverter.jpg&q=100&fltr[]=wmi|/files/images/garancia_3-honap-penzvissza_w150.png[/url]

#2 Příspěvek od **Zaky** » 21 kvě 2020, 08:51

Do toho datasheetu ses díval? Vývod 5 IO půjde na enable, vývod 4 PWM. V cestě ke konektoru mohou být ještě nějaké součástky, to je třeba dohledat.

jano101 · #3 Příspěvek od **jano101** » 21 kvě 2020, 11:14

ved práve a jeden som si už dšlahol a zrovna port enable a práve preto by som uvítal nejaká popis neskutočne ťažko sa to dohladáva

#4 Příspěvek od **Zaky** » 21 kvě 2020, 11:20

Je tam asi tak 20 součástek, se šlusmetrem to odhaduji tak na 3 minuty práce :-)

jojo4 · #5 Příspěvek od **jojo4** » 21 kvě 2020, 17:28

šlusmetrem to len tak ľahko nenájde ,lebo v ceste je ešte pár odporíkov

#6 Příspěvek od **Zaky** » 21 kvě 2020, 17:31

Kdyby to bylo napojené od IO přímo na konektor, tak to nezabere ty tři minuty, ale tak 20 sekund. K tomu IO je k dispozici slušný datasheet, tak to opravdu není problém identifikovat. Na druhou stranu bez šlusmetru to vzhledem k pravděpodobně vícevrstvé desce může být opravdu obtížné.
