schéma zapojení MIDI kabelu (jack 2,5 - DIN 5) - iRig Pro

Zpráva

cikan · #1 Příspěvek od **cikan** » 31 kvě 2020, 17:34

zdravím all hudební nadšence.
Věděl by někdo, jak je zapojen MIDI kabel k převodníku/zvukovce
IK Multimedia iRig Pro (iRig Pro DUO)?
Bývá standardní součástí orig. balení iRig Pro.
Jde o "MIDI Adapter Cable stereo jack 2,5 mm MALE to DIN 5 FEMALE".
Příp., pokud ho někdo máte doma, mohl byste kablík proměřit a sdělit to všem?
Díky předem za pomoc (dá se sice za draho koupit, ale já si chci udělal kabel přesně na míru).

K

PS - předpokládám, že jde o kabel bez čipu

dred · #2 Příspěvek od **dred** » 31 kvě 2020, 18:19

Máš dve možnosti
MIDI 5 pin DIN cables
TRS to MIDI Type B - má prehodené 4-5 na DIN

cikan · #3 Příspěvek od **cikan** » 31 kvě 2020, 21:41

to dred,

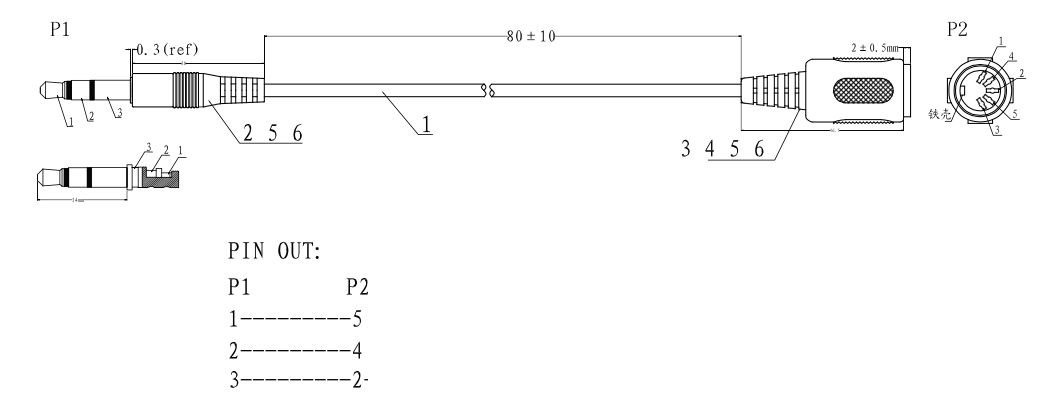

díky za odpověď. Tak nějak jsem si to myslel. Stínění u DIN 5 na č.2 a u jacka 2,5 na č.3
Zbývající 2 piny je sériová smyčka.
Když už jsem zmínil iRig Pro Duo. Už se prodává nová verze iRig Pro Duo I/O - ta má pro MIDI 10 cm adaptér (DIN 5 Female). Původní verze má 1,6 m dlouhý MIDI kabel ukončený DIN 5 MALE. Nová verze má v balení již kablík Mini-DIN to USB-C.
