Sharp LCD LC-52LE830E schema

Zpráva

lipko · #1 Příspěvek od **lipko** » 05 čer 2020, 20:30

Ahojte. K uvedenej LCD dy som potreboval schemu. Mam zuholnateny C7817 a neviem jeho hodnotu k vymene. Dakujem

#2 Příspěvek od **ok1hga** » 05 čer 2020, 21:28

stahni si ho tady:
https://www.manualslib.com/download/105 ... e830e.html

lipko píše:Mam zuholnateny C7817 a neviem jeho hodnotu k vymene

. . . a na které desce je ? jakou má funkci ?

KUBO · #3 Příspěvek od **KUBO** » 05 čer 2020, 22:43

ok1hga schéma tam nieje(není)

Habesan · #4 Příspěvek od **Habesan** » 05 čer 2020, 22:56

Vyšel jsem z předpokladu, že by to mohlo být na zdroji.
Podle toho manuálu je v té telce použit buď RUNTKA795WJQZ nebo RUNTKA799WJN1.

Na tom serveru jsou ještě dva manuály, ve kterých se vyskytuje zdroj RUNTKA799WJN1:
Sharp LC-60LE830E Service Manual
Sharp LC-60LE635E Service Manual

Uznávám, že to asi nepomůže.

#5 Příspěvek od **ok1hga** » 05 čer 2020, 23:00

zatím nevíme vůbec nic . . . ano, detailní schéma celé telky tam není
a ty to Martine z dotazu tazatele dokážeš vydedukovat ?
. . . myslím hodnoty C7817 ?

#6 Příspěvek od **Zaky** » 05 čer 2020, 23:09

Na těchto zdrojích střílí kondíky mezi drainem a source mosfetů na primáru. Mají kapacitu ve stovkách pF a protože jsou tam obvykle dva, dá se při rozstřelení jednoho zjistit jeho kapacita pole toho druhého. C jsou tuším na 1kV a doporučuji výměnu obou za C na 3kV. Při průrazu kondíku obvykle shoří pojistka, případně se může prorazit graetz. Nic jiného obvykle neodejde.

passion · #7 Příspěvek od **passion** » 05 čer 2020, 23:13

https://servlib.com/sharp/tv/lc-60le636 ... ml?start=1

#8 Příspěvek od **ok1hga** » 05 čer 2020, 23:17

schémata jsou tady . . . 58MB

lipko · #9 Příspěvek od **lipko** » 06 čer 2020, 05:57

Ano, ten kondik je v primari pri Mosfetoch.

lipko · #10 Příspěvek od **lipko** » 06 čer 2020, 06:50

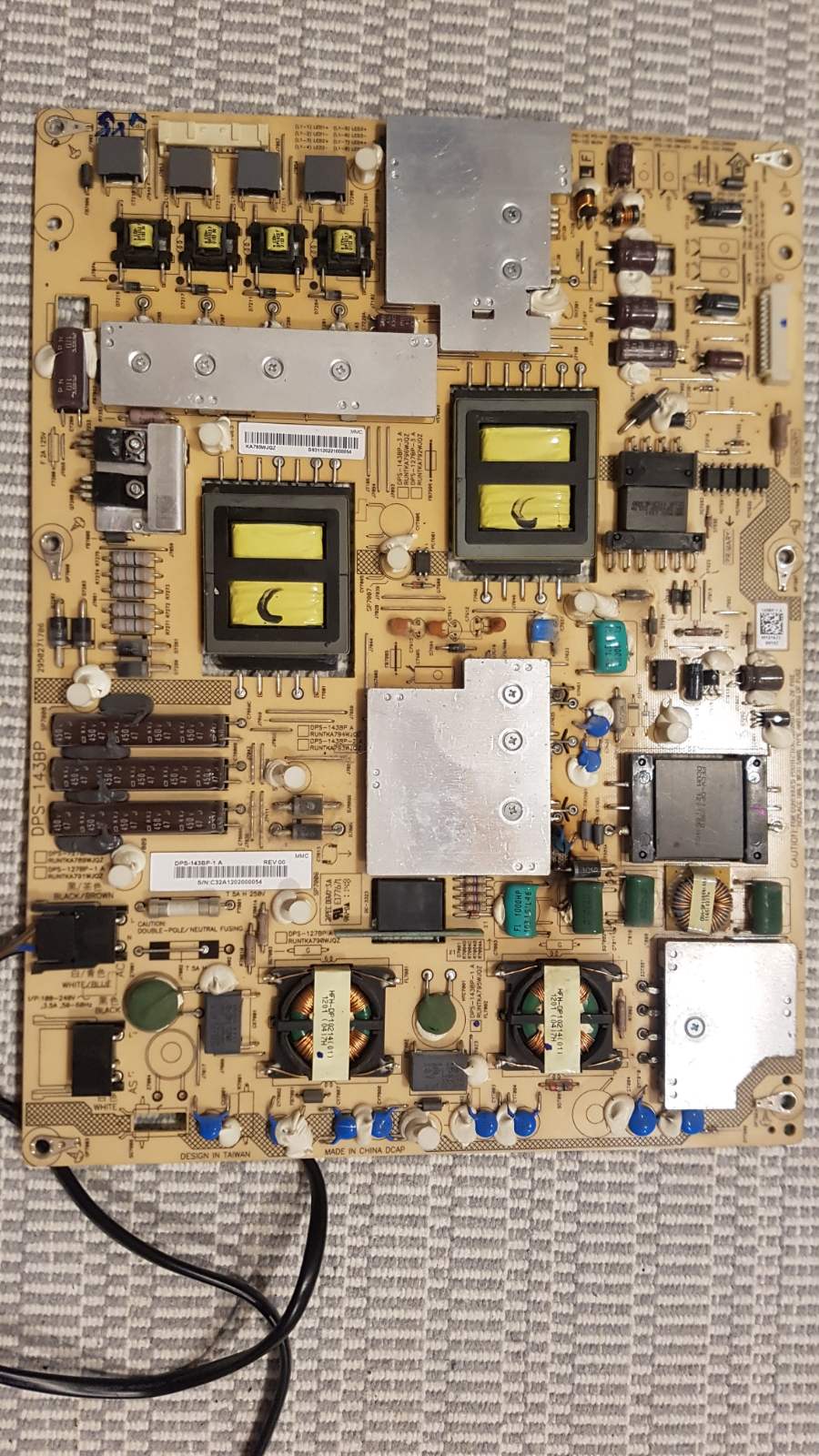

Foto DPS

lipko · #11 Příspěvek od **lipko** » 06 čer 2020, 08:22

Ten kondik tam bol 47K 1kV. Dakujem za pomoc, dam na 3kV, premeriam a skusim zapnut.
