Zapojení motoru CJaB52D

[jach]

Tiež sa mi dostal do rúk motorček CJaB52D, výrobca MEZ Náchod. Môj bol v polorozobratej navíjačky diernej pásky, bez kondenátora a s ustrihnutými vývodmi. Na iných fórach som našiel vlastne to podstatné, čo je uvedené aj tu.

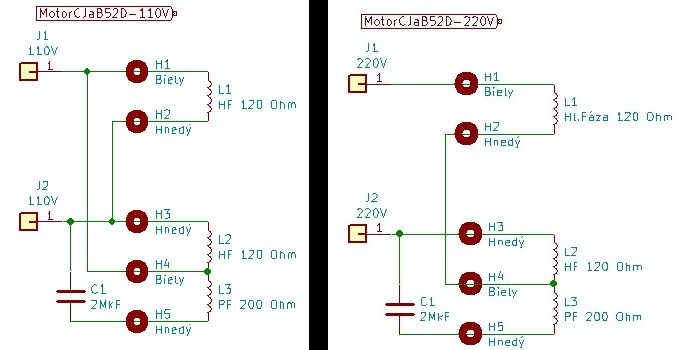

Schému som prekreslil v návrhovom systéme DPS pre napájanie 110V a 220V, aby to bolo zrozumiteľnejšie. Namerané odpory vinutí sú iba orientačné a určite sa kus od kusa líšia. Vinutia hlavnej fázy(HF) majú po cca 120 ohm a pomocnej (PF) cca 200 ohm. Kondenzátor som vypočítal na kalkulačke: http://www.badura.cz/vyp_kon/tec-moto.htm. Treba použiť výpočet pre tzv.behový, t.j. trvale pripojený kondenzátor a ten vyjde cca 2,5µF.
Na odskúšanie som použil zo zásoby 1µF a stačí to na bezpečný rozbeh aj normálnu prácu (v malej brúske) i keď sa málo zmenší krútiaci moment. To prehrievanie motoru môže byť spôsobené práve vyššou kapacitou kondenzátoru. Po polhodine brúsenia sa hreje aj môj motorček, ale asi dostáva dosť zabrať. Nemá však 100°C.
