microlan · #1 Příspěvek od **microlan** » 24 srp 2020, 08:13

Koupím 3 ks relé V25054 H0025-X002 (24V DC, QPDT (4 přepínací kontakty)) i s patcí do DPS. Potřebuji přesně stejný foot-print abych to mohl zapájet do hotového tišťáku

dj_Paul · #2 Příspěvek od **dj_Paul** » 24 srp 2020, 15:16

nechceš to relé vytáhnout z té patice a vyfotit to zvlášť?
třeba to bude standart...
https://www.tme.eu/cz/details/94.14/ele ... /94-14sma/
https://www.tme.eu/cz/details/55.34.9.0 ... -024-0040/

microlan · #3 Příspěvek od **microlan** » 24 srp 2020, 18:39

Ani jeden to není, ale zítra to vyfotím. Je to vlastně tady to zapojení size type II.

https://www.te.com/commerce/DocumentDelivery

dj_Paul · #4 Příspěvek od **dj_Paul** » 24 srp 2020, 19:25

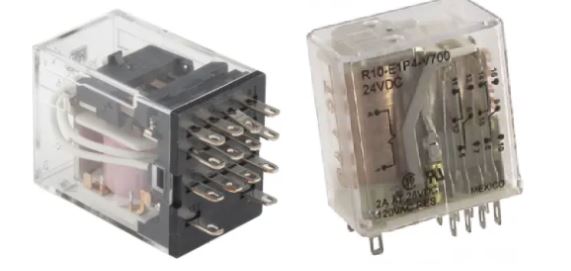

něco takového?

https://cz.rs-online.com/web/p/rele-bez ... i/7826900/
https://cz.rs-online.com/web/p/rele-bez ... i/7830445/

patice:
https://cz.rs-online.com/web/p/releove-patice/2561872/

microlan · #5 Příspěvek od **microlan** » 24 srp 2020, 20:45

No paráda. Na RSku jsem hledal a nenašel. Díky moc. Koupím tam určitě ty patice.

Celeron · #6 Příspěvek od **Celeron** » 24 srp 2020, 21:11

Z ty tvý fotky to není pořádně vidět ale nemá relé náhodou střední kolík mezi vývody cívky? Ta patice z RS má pro cívku 4 vývody, takže to do sebe nepůjde. Já jsem pro paměťový relé Schrack se středním vývodem cívek patici nesehnal a relé jsem musel zapájet přímo do plošáku.

dj_Paul · #7 Příspěvek od **dj_Paul** » 24 srp 2020, 21:28

proto chci fotku odděleného relé od patice

microlan · #8 Příspěvek od **microlan** » 25 srp 2020, 05:17

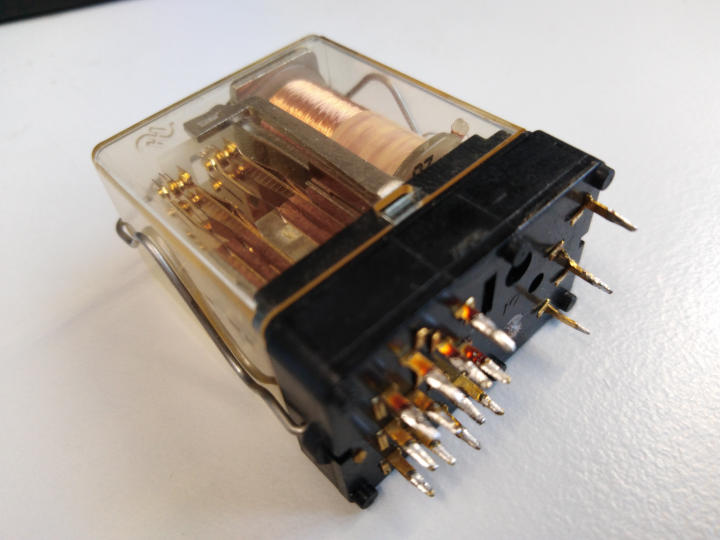

Má to dva střední nezapojené kolíky, které se na fotce překrývají.

microlan · #9 Příspěvek od **microlan** » 25 srp 2020, 07:49

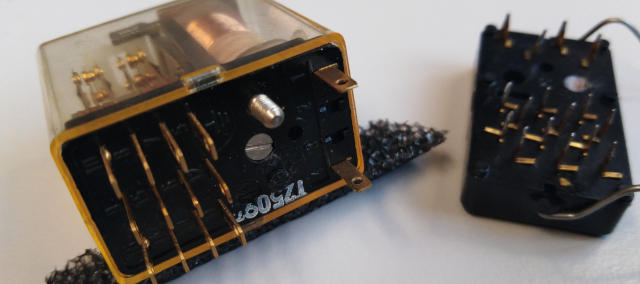

Nafoceno, ale piny patice budou snad nejlépe vidět na tom plošňáku co jsem v jiné souvislosti plácnul sem:

http://www.ebastlirna.cz/modules.php?name=Forums&file=viewtopic&p=1114240#1114240

dj_Paul · #10 Příspěvek od **dj_Paul** » 25 srp 2020, 08:01

Takže to z toho RS by mělo pasovat

microlan · #11 Příspěvek od **microlan** » 25 srp 2020, 08:36

Jo, vypadá to OK. Vezmu tam patice, ale relátka mají na ebay levnější a skladem. Každopádně díky za to nasměrování.

Celeron · #12 Příspěvek od **Celeron** » 25 srp 2020, 21:13

To mají ty patice piny takhle cik - cak? Vlastní relátka mají vývody v rovnoběžných řadách. :roll:

dj_Paul · #13 Příspěvek od **dj_Paul** » 26 srp 2020, 07:22

Ta relé mají i úplně jinej pinout. Taky si porovnej rastr. Běžně je u 4x přepínacího kontaktu 4 sloupce ve 3 řadách, tady je to naopak, máš 3 sloupce a 4 řady

microlan · #14 Příspěvek od **microlan** » 26 srp 2020, 08:02

To bylo na koho?

dj_Paul · #15 Příspěvek od **dj_Paul** » 26 srp 2020, 09:32

na celerona
