co je to zač?

Zpráva

Olchor · #1 Příspěvek od **Olchor** » 26 srp 2020, 09:05

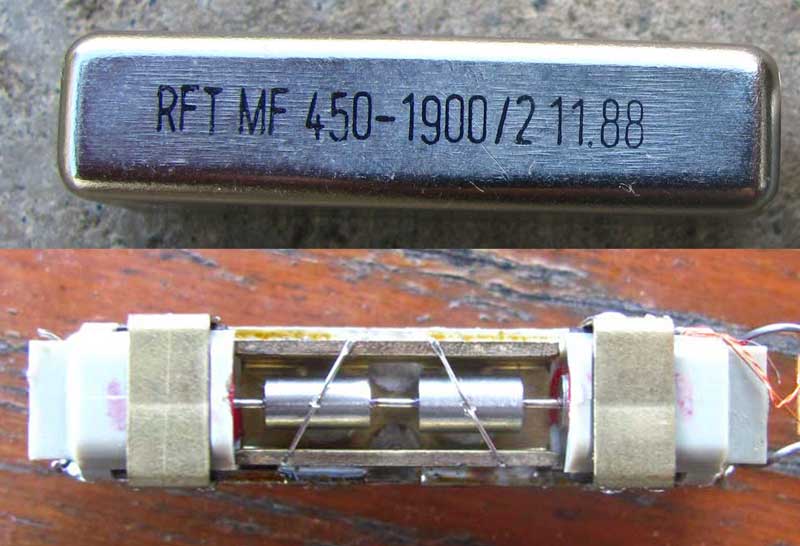

Na desce z vysílačky VR22 je tahle součástka, zatavené v kovovém pouzdře, uvnitř kovové válečky a ferit jádra s budicími cívkami.
Asi nějaký mechanický nf filtr?

microlan · #2 Příspěvek od **microlan** » 26 srp 2020, 09:09

Mezifrekvenční filtr 450 kHz

#3 Příspěvek od **ok1hga** » 26 srp 2020, 09:15

microlan píše:Mezifrekvenční filtr 450 kHz

se šířkou 19 kHz !
zajímavé . . .

p32 · #4 Příspěvek od **p32** » 26 srp 2020, 09:36

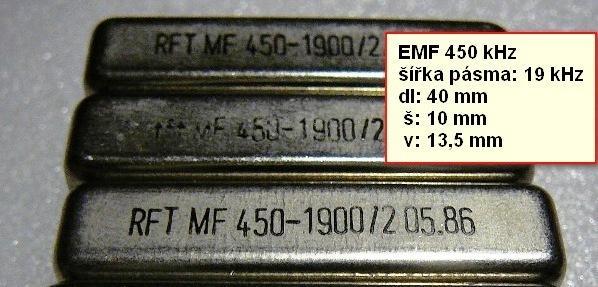

Však to tam na obrázku má. :wink:

#5 Příspěvek od **ok1hga** » 26 srp 2020, 09:49

ale označení na obalu říká "1900" Hz

Osmdesat · #6 Příspěvek od **Osmdesat** » 26 srp 2020, 09:50

To bude v decihertzích. A vyroben v listopadu 1988 :wink:

Olchor · #7 Příspěvek od **Olchor** » 26 srp 2020, 10:50

Zajímavé, že to dokáže mechanicky kmitat na 450kHz.
Je to ještě dneska k něčemu?

p32 · #8 Příspěvek od **p32** » 26 srp 2020, 10:55

Označení na obalu není "1900", ale "1900/2" a 11. měsíc roku 1988. (možná je to 11. týden)

microlan · #9 Příspěvek od **microlan** » 26 srp 2020, 10:57

Je to ještě dneska k něčemu?

Jako 2. mezifrekvenční filtr do eNeFeMky

microlan · #10 Příspěvek od **microlan** » 26 srp 2020, 11:01

ale označení na obalu říká "1900" Hz

To by byl parádní kontestový SSB filtr

#11 Příspěvek od **ok1hga** » 26 srp 2020, 11:13

Franta AGH právě takový filtr v zařízení má, jen je myslím na 200 kHz se šířkou 1900 Hz . . .
