Půjčil jsem multimetr UR8906A a vrátil se mi s nefunkčním měřením V /AC.
Pípák,měření R a V/DC jsou funkční. Než se pustím do podrobnějšího měření nemá někdo schéma tohoto multimetru?

[Lukar]

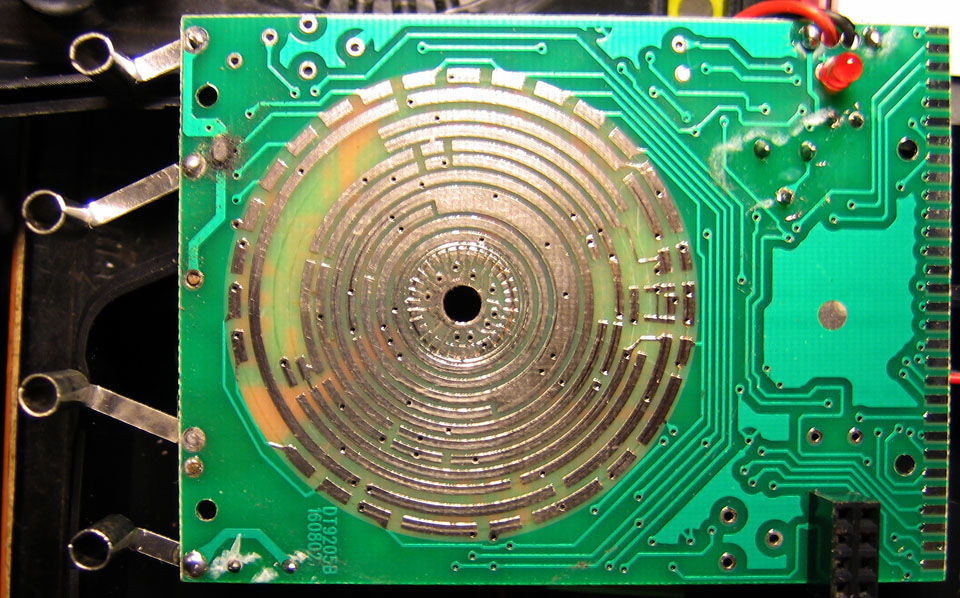

Pojistky jsou na proudové straně, vše kolem vstupu co šlo jsem proměřil. Budu to muset celé rozebrat, abych se dostal i na druhou stranu plošného spoje. Než s tím začnu, ulehčilo by mi opravu právě to schéma.

[MiraSt]

Pro odlehčení a bez urážky prosím: Jak jsme si povídali v sekci "levná svářečka z Lidlu", jsem napsal, že "půjčky chodí s pláčem."

[petula]

Půjčil jsem multimetr ...

Pravidlo č. 1: Měřáky, manželky a fajfky se zásadně nepůjčují.

[Xeon_sk]

Multimeter DT-9205A.
Pri meraní napätia som zabudol presunúť merací kábel z pozície mA do zdierky V. Okruh merania malých prúdov je istený 200mA. V prístroji nie je použitá klasická poistka, ale asi poistka SMD. Pozrel som si ako obvykle poistky SMD vyzerajú ale napriek tomu ju na doske neviem identifikovať. Prosím poraďte. Ďakujem.

[Balt76]

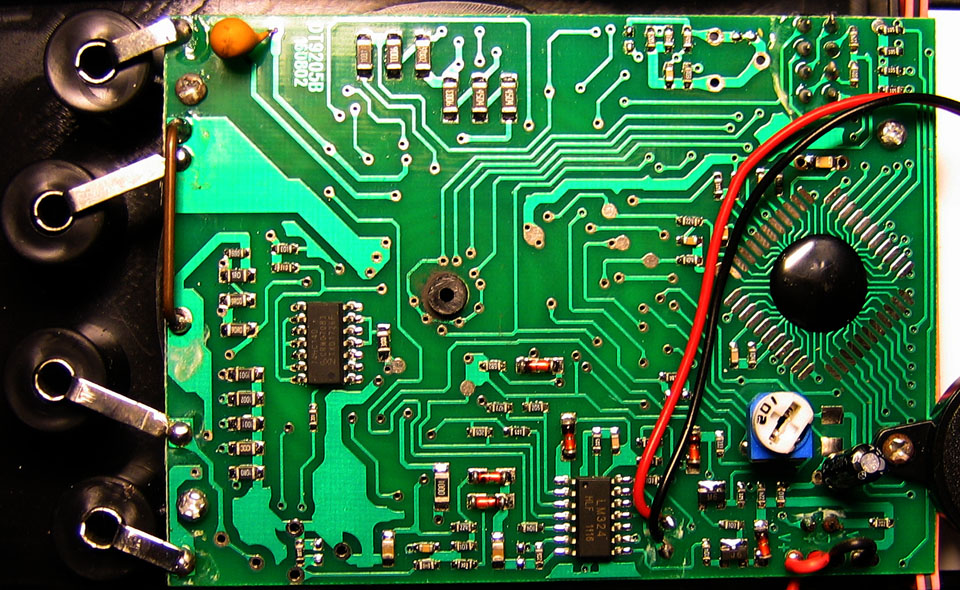

Nebude z druhý strany desky? Jestli jsem se dobře zorientoval, měla by být někde po cestě od druhý zdířky odspoda. Na ní jsou dva prokovy, čili by mohlo být něco na druhý straně desky.

[Xeon_sk]

Zdá sa, že nie.

[JoDiK]

Taky ji nevidím, a nedaří se mi najít ani na internetu odpovídající info, navíc pod tímto kódem je dodává více výrobců!
Jenom tady u 9205M píšou, že "Někdy se stává, že v procesu měření proudu v dílčím rozsahu 200 mA se ukáže, že hodnota proudu je vyšší, v důsledku čehož pojistka vybuchne. Poté je měření proudu nemožné, dokud není vyměněna pojistka."

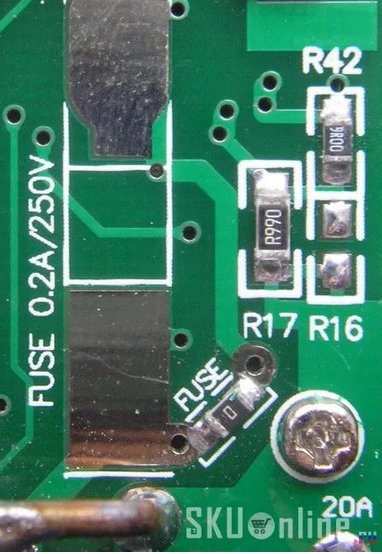

Bohužel je tam úplně jiný plošný spoj - pojistka je tam popsaná, dokoce jsou tam plošky pro držák klasické skleněné pojistky -viz obrázek. Taky mě mate, že na tvém dps je uveden typ DT9205B.

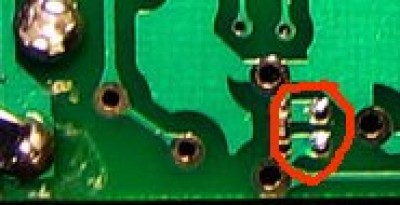

Inu, je možné, že v rámci úspor v tvém modelu už pojistka vůbec není, pokud tedy nevybuchla... Tady je takové divné místo, kde by mohlo něco být:

[Xeon_sk]

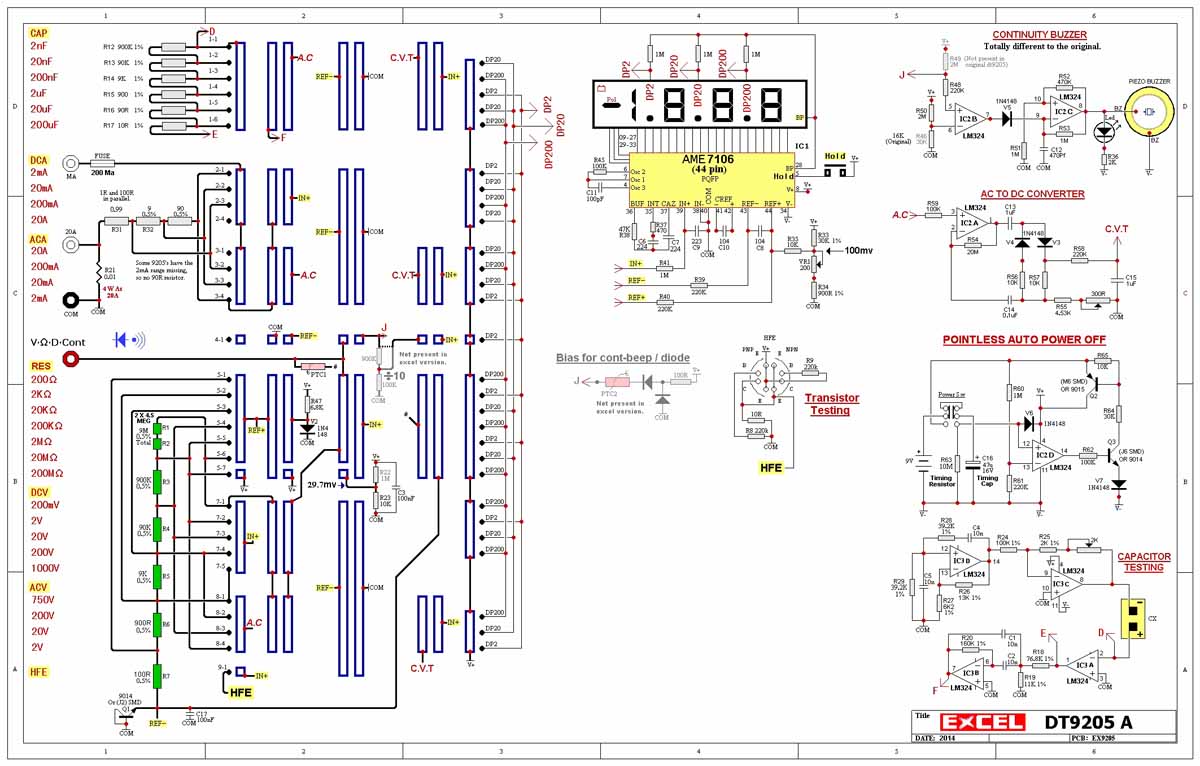

Mám tu schému s označením DT-9205A ale mnohé tam je inak. Ten merák sa vyrába v množstve modifikácií. Poistka (na schéme) je hneď pri svorke 200mA. Skúsim to trochu prepískať.
